429304 4EW 02, 08, 09, 14 Template

Open the original PDF document

View PDF

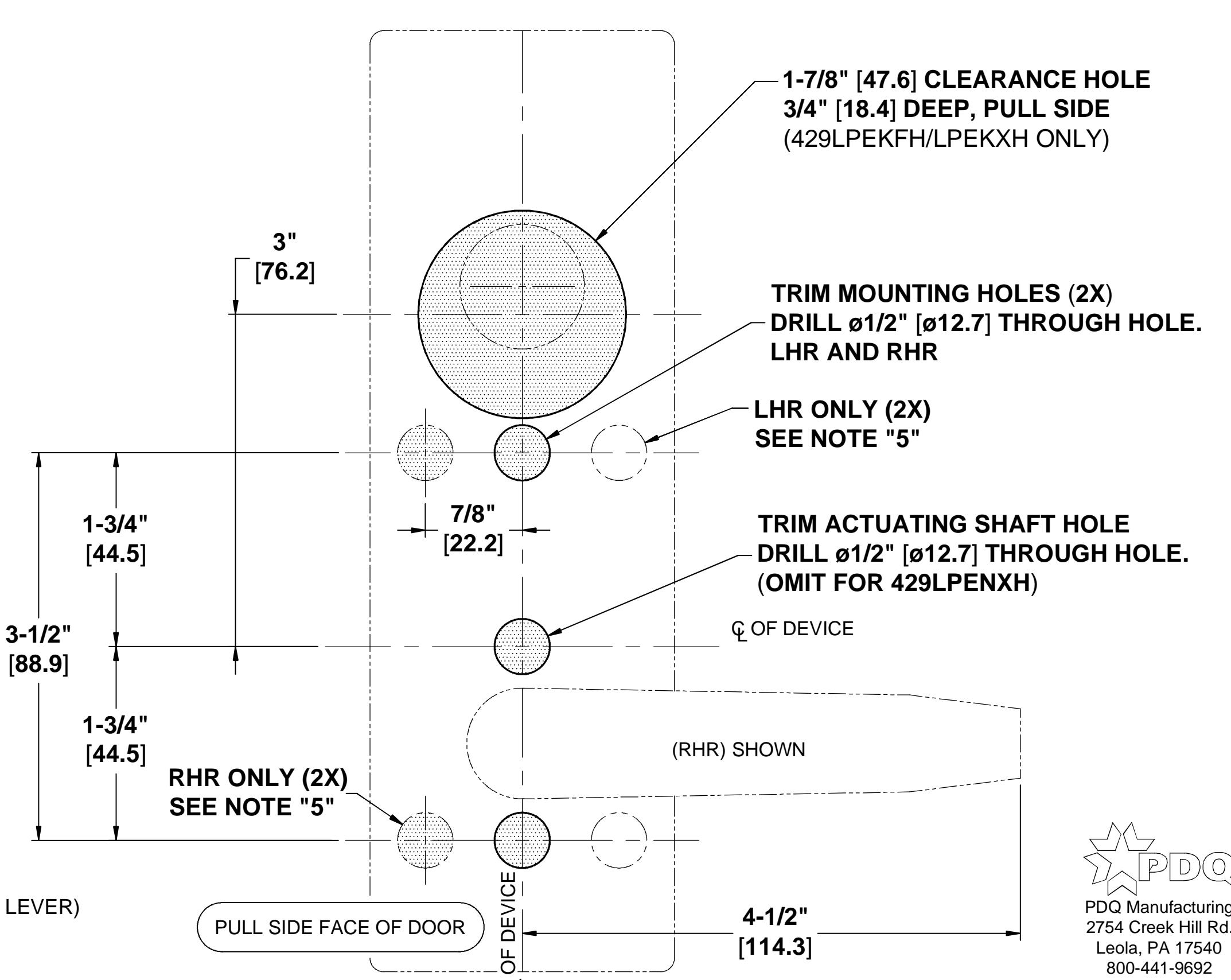

4EW02 / 4EW08 / 4EW09 / 4EW14 ESCUTCHEON TRIM MODELS (WIDE) FOR 4200 SERIES EXIT DEVICES

TEMPLATE: 429304 REV. 1 7-15-15

Fax: 717-656-6892

www.pdqlocks.com

NOTES:

  • 1. VERIFY PRINTED TO SCALE.
  • 2. SEE EXIT DEVICE TEMPLATE FOR BACKSET DIMENSIONS AND REFERANCE POINTS.
  • 3. DIMENSIONS IN INCHES
  • 4. RHR DOOR SHOWN, SEE NOTE "5"
  • 5. TWO ADDITIONAL TRIM HOLES VARY FOR RHR (SHOWN SHADED) VS LHR (UNSHADED) DOORS. CHECK DOOR HAND & MACHINE REQUIRED 2 HOLES ACCORDING TO DOOR HAND.
  • 6. INSTALL & SECURE MORTISE CYLINDER FURNISHED - 429LPEKFH / LPEKXH ONLY.
  • 7. HEIGHT OF ESCUTCHEON = 8-1/2" [215.9]
  • 8. WIDTH OF ESCUTCHEON = 2-3/4" [69.9]
  • 9. THICKNESS OF ESCUTCHEON (NOT INCLUDING LEVER) = 13/16" [20.6]
  • 10. ALWAYS CHECK PDQ WEBSITE FOR MOST RECENT REVISION AT WWW.PDQLOCKS.COM
