429304 429 LPEKFH, LPEKXH, LPENFH, LPENXH Template

Open the original PDF document

View PDF

TEMPLATE: 429304, REV. 0 3-22-12

www.pdglocks.com

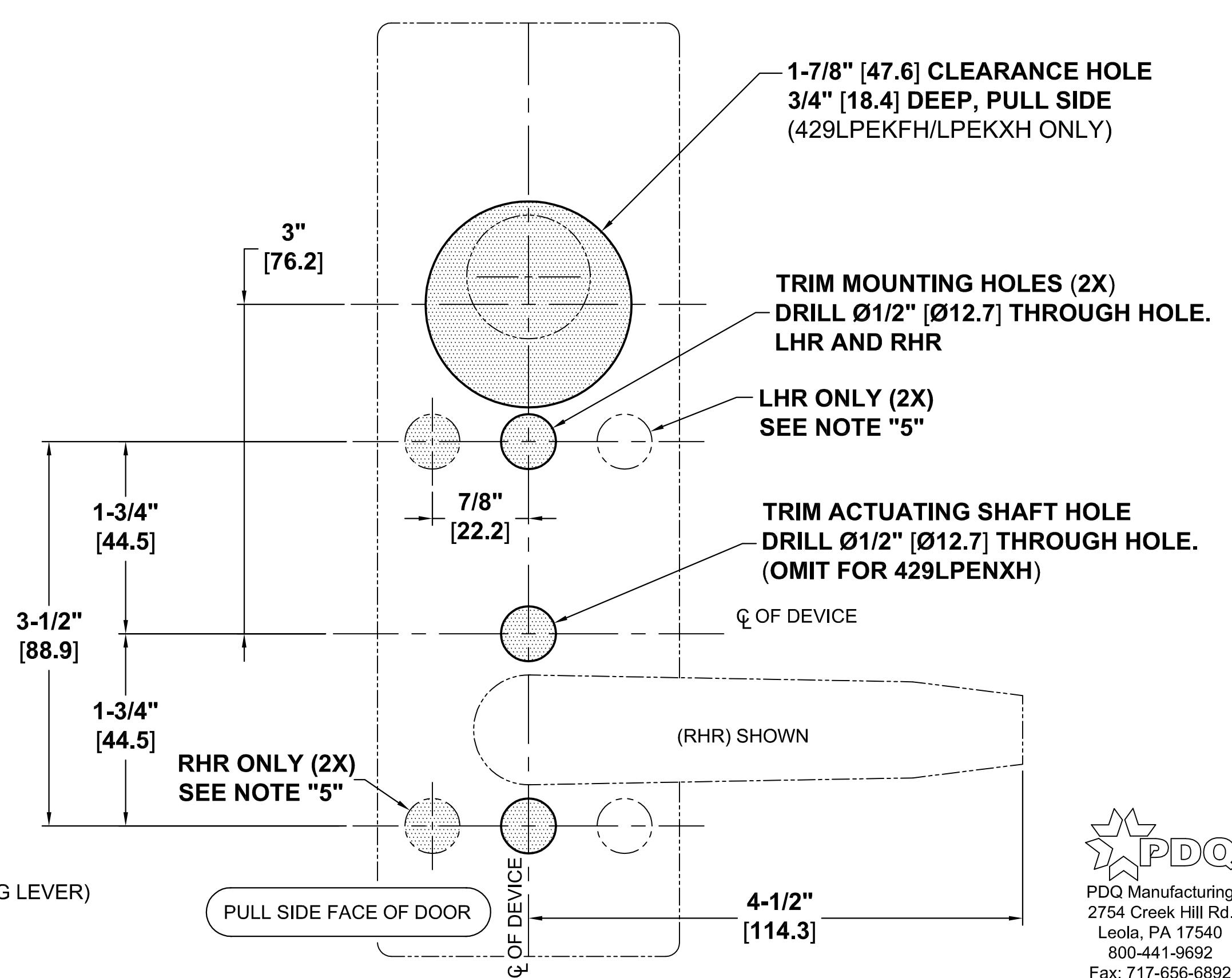

NOTES:

  • 1. VERIFY PRINTED TO SCALE.
  • 2. SEE EXIT DEVICE TEMPLATE FOR BACKSET DIMENSIONS AND REFERANCE POINTS.
  • 3. DIMENSIONS IN INCHES [MM]
  • 4. RHR DOOR SHOWN. SEE NOTE "5"
  • 5. TWO ADDITIONAL TRIM HOLES VARY FOR RHR (SHOWN SHADED) VS LHR (UNSHADED) DOORS. CHECK DOOR HAND & MACHINE REQUIRED 2 HOLES ACCORDING TO DOOR HAND.
  • 6. INSTALL & SECURE MORTISE CYLINDER FURNISHED 429LPEKFH / LPEKXH ONLY.
  • 7. HEIGHT OF ESCUTCHEON = 8-1/2" [215.9]
  • 8. WIDTH OF ESCUTCHEON = 2-3/4" [69.9]
  • 9. THICKNESS OF ESCUTCHEON (NOT INCLUDING LEVER) = 13/16" [20.6]
  • 10. ALWAYS CHECK PDQ WEBSITE FOR MOST RECENT REVISION AT WWW.PDQLOCKS.COM
