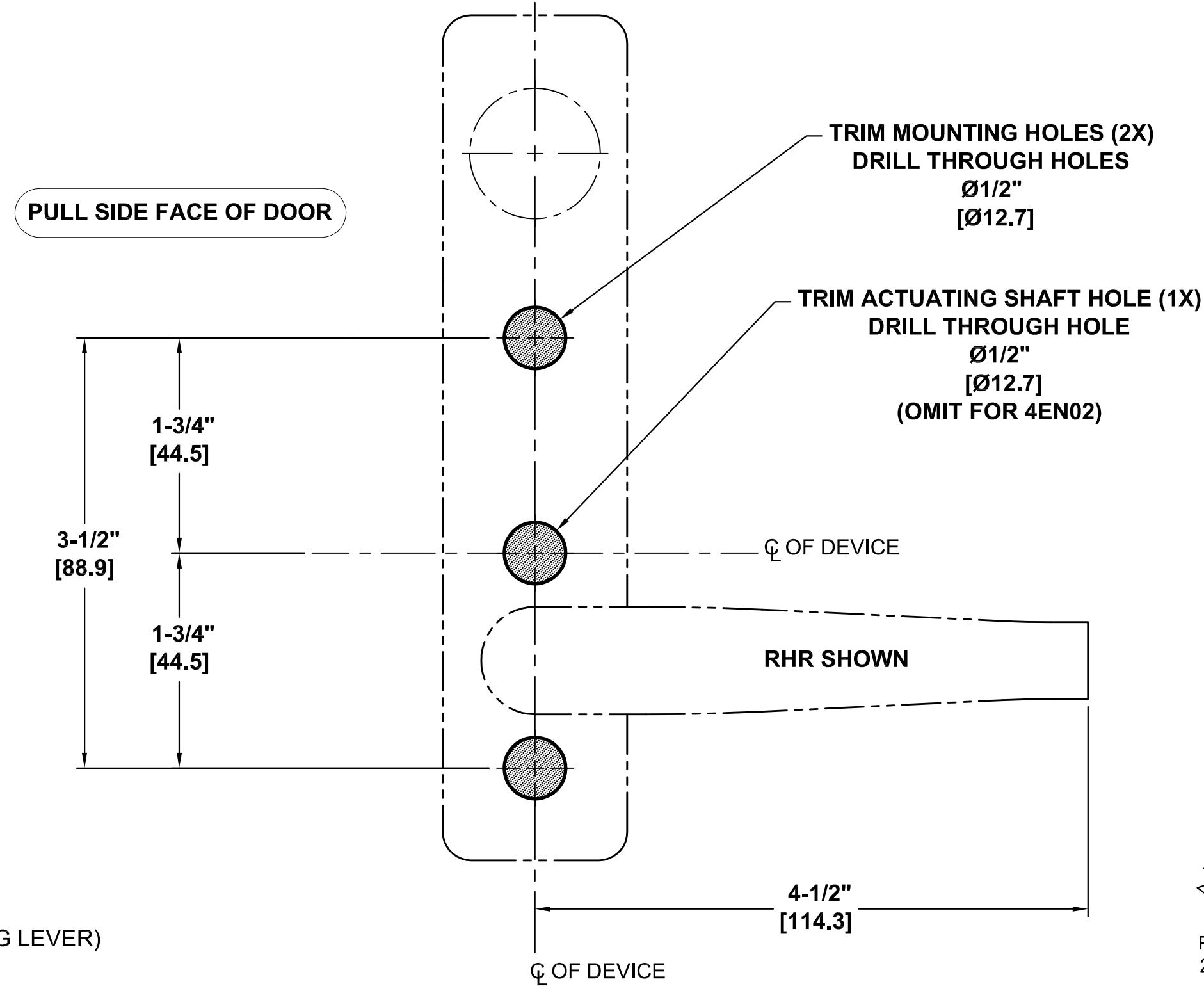

4EN02/4EN08/4EN09/4EN14 ESCUTCHEON TRIM MODELS (NARROW) FOR 4200 SERIES EXIT DEVICES

NOTES:

  • 1. VERIFY PRINTED TO SCALE.
  • 2. SEE EXIT DEVICE TEMPLATE FOR BACKSET DIMENSIONS AND REFERANCE POINTS.
  • 3. DIMENSIONS IN INCHES [MM]
  • 4. INSTALL & SECURE MORTISE CYLINDER FURNISHED 4EN08/4EN09 ONLY.
  • 5. HEIGHT OF ESCUTCHEON = 6-7/8" [174.6]
  • 7. WIDTH OF ESCUTCHEON = 1-1/2" [38.1]
  • 8. THICKNESS OF ESCUTCHEON (NOT INCLUDING LEVER) = 13/16" [20.6]
  • 9. ALWAYS CHECK PDQ WEBSITE FOR MOST RECENT REVISION AT WWW.PDQLOCKS.COM

PDQ Manufacturing 2754 Creek Hill Rd. Leola, PA 17540 800-441-9692 Fax: 717-656-6892 www.pdglocks.com
