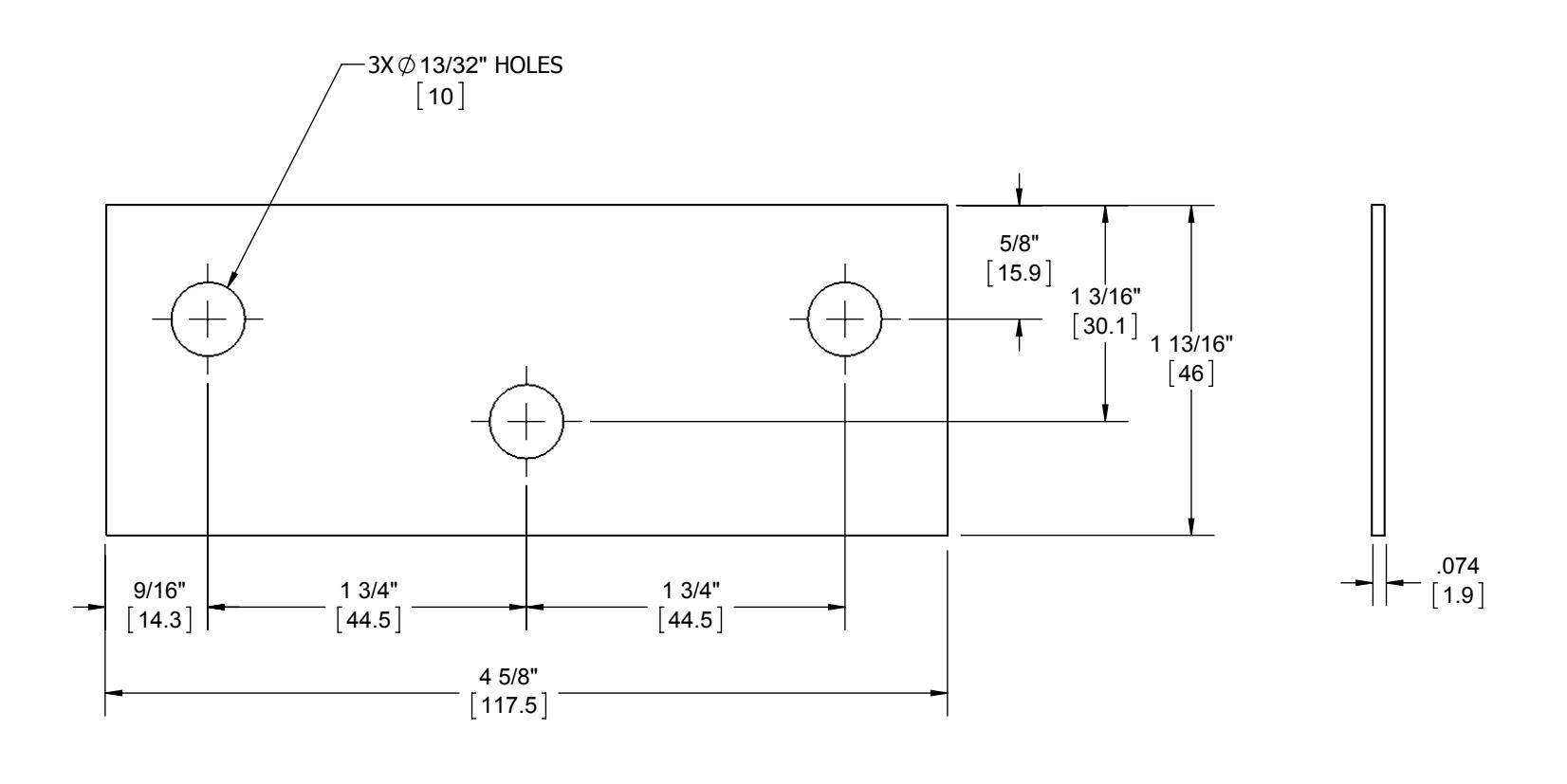

417 Back Plate Template, 4.5-8in and 5in s-ct00111
Open the original PDF document
View PDF

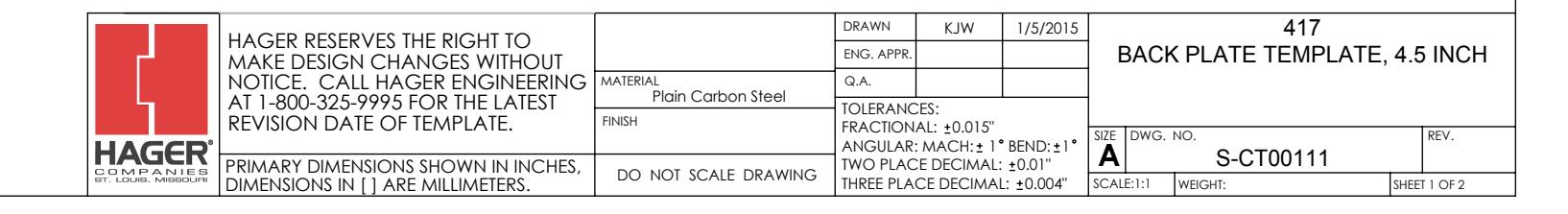

HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. FINISH
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| DRAWN | KJW | 1/5/2015 | |-----------------------------------
SIZE DWG. NO.
NISH FRACTIONAL: ±0.015" ANGULAR: MACH:± 1° BEND:±1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004"
| SIZE | DWG. NO. | REV. | S-CT00111 | SCALE:1:1 | WEIGHT: | SHEET 2 OF 2
417

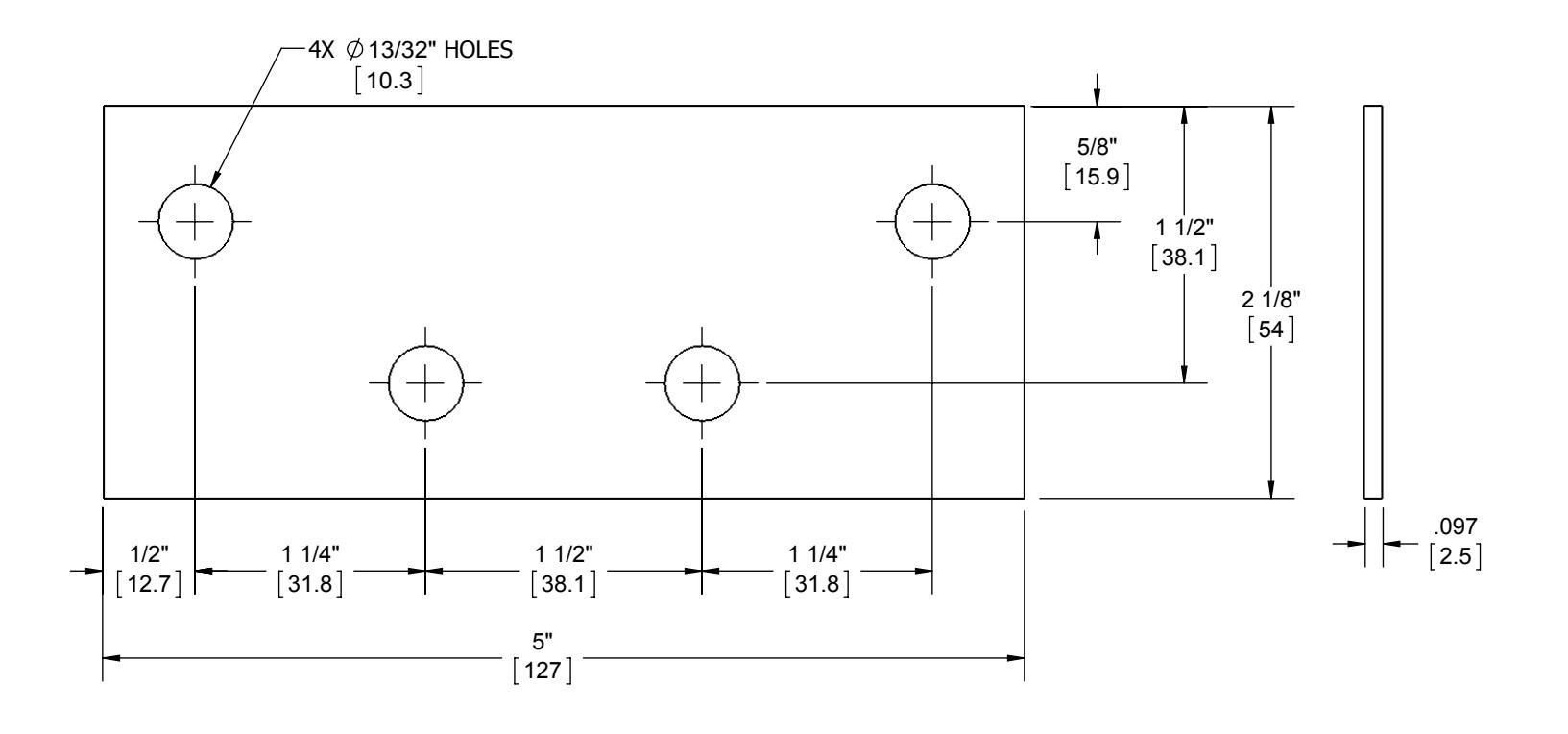

BACK PLATE TEMPLATE, 5 INCH
