406 Strike for 470 Series Auxiliary Bored Deadlock
Open the original PDF document
View PDF

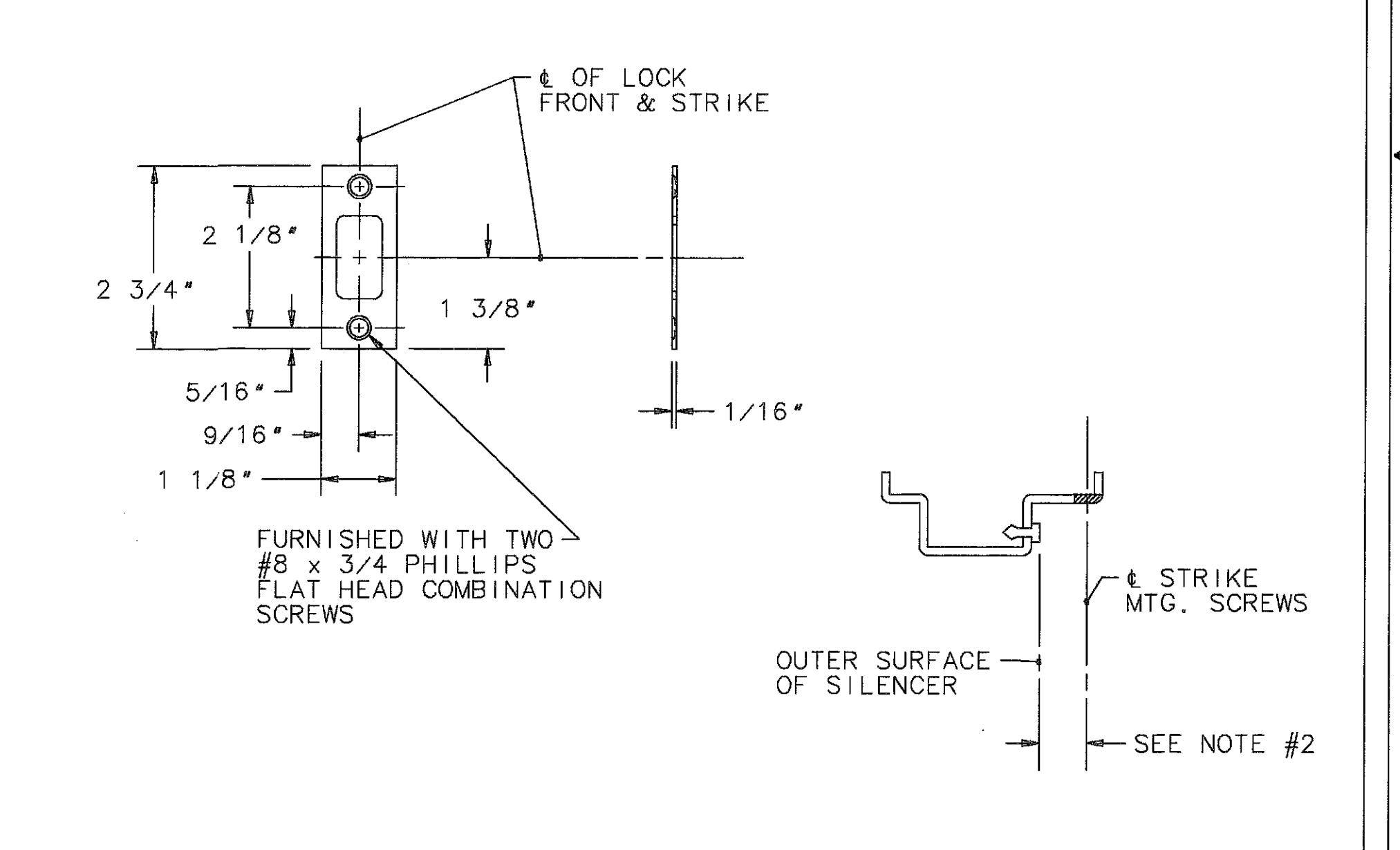

WHEN DOOR SILENCERS ARE USED ON DOOR FRAME, LOCATE CENTERLINE OF STRIKE FROM SURFACE OF DOOR SILENCER AS SHOWN.
1)— DIMENSION SHOWN ARE MAXIMUM PART DIMENSIONS
| SARGENT & COMPANY | NEW HAVEN, CONN. 06511 |
|---|---|
| TEMPLATE: | RELEASE DATE |
| #406 STRIKE | 22 OCT 99 |
| (470 SERIES AUXILIARY BORED LOCK) | TEMPLET NO. |
