4 inc Removable Electrified Continuous Hinge Section

Open the original PDF document

View PDF

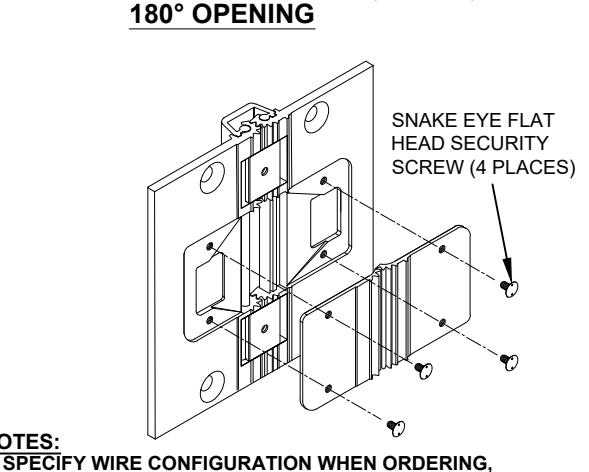

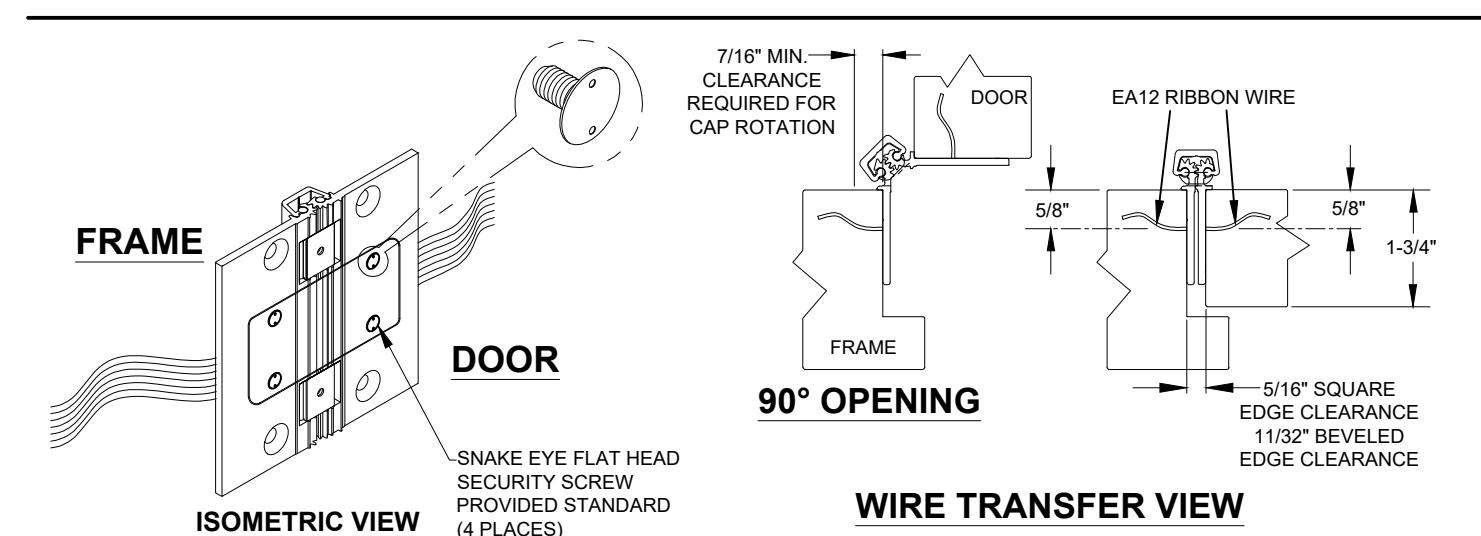

GEAR HINGE CONCEALED MODIFIED THRU WIRE 4" REMOVABLE SECTION INSTALLATION, EA 12 RIBBON WIRE

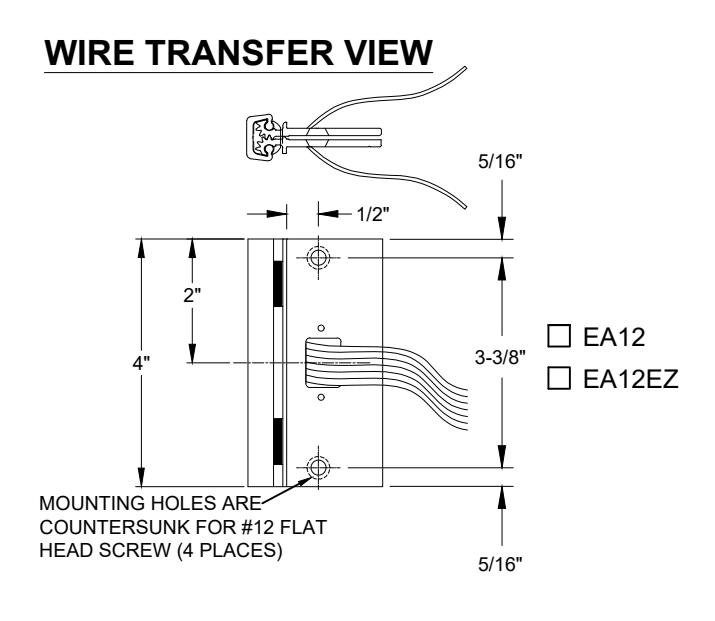

LEAF ROTATION 5/8" EA12 RIBBON WIRE HOLES FOR THRU-WIRES DRILL 3/4" DRILL 3/4" FRAME CLEARANCE LEAF DOOR LEAF

TEMPLATE REMAINS THE SAME.

EA12

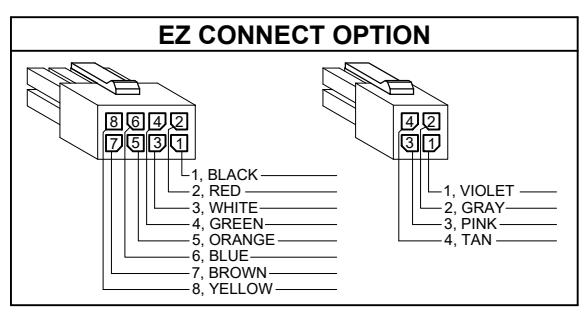

EA12EZ*

* SPECIFY ELECTRIFIED HARDWARE MANUFACTURER FOR CONNECTOR COMPABILITY.

SPECIFICATION:

DESCRIPTION: SINGLE CONDUCTOR #22 AWG MINIATURE HOOK-UP

WIRE FOR APPLICATIONS REQUIRING EXTREME FLEXIBILITY. #22 AWG 168/44 (0.002") SOFT BARE COPPER LHL. PROPRIETARY FORMULATION PVC 0.010" NOM. WALL MEETS CONDUCTOR

INSULATION:

VW-1 FLAME REQUIREMENT.

0.053" ± 0.003' DIAMETER:

VOLTAGE RATING: 600 VOLTS RMS, DEPENDING ON SPECIFICATION.

AVAILABLE AS ROHS COMPLIANT.

GEAR HINGE 4 INCH REMOVABLE SECTION RIBBON CABLE INSTALLATION-01.DWG

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143

630.875.9900; FAX 800.9FAXABH (932.9224)

(c) 2021 ABH Mfg., Inc.

PAGE 1 OF 1 REVISED 5-17-21

GEAR HINGE 4" REMOVABLE

SECTION INSTALLATION
