4-1-2in x 1-3-4in Door s-ct00005-template
Open the original PDF document
View PDF
3/8" [10]
[25]
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
FINISH
Q.A. TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01" DO NOT SCALE DRAWING THREE PLACE DECIMAL: ±0.004"
DRAWN
ENG. APPR
NJANSEN
9/9/2008
2 1/4" [58]

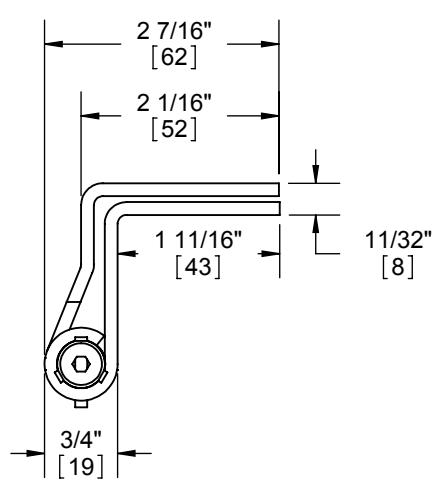

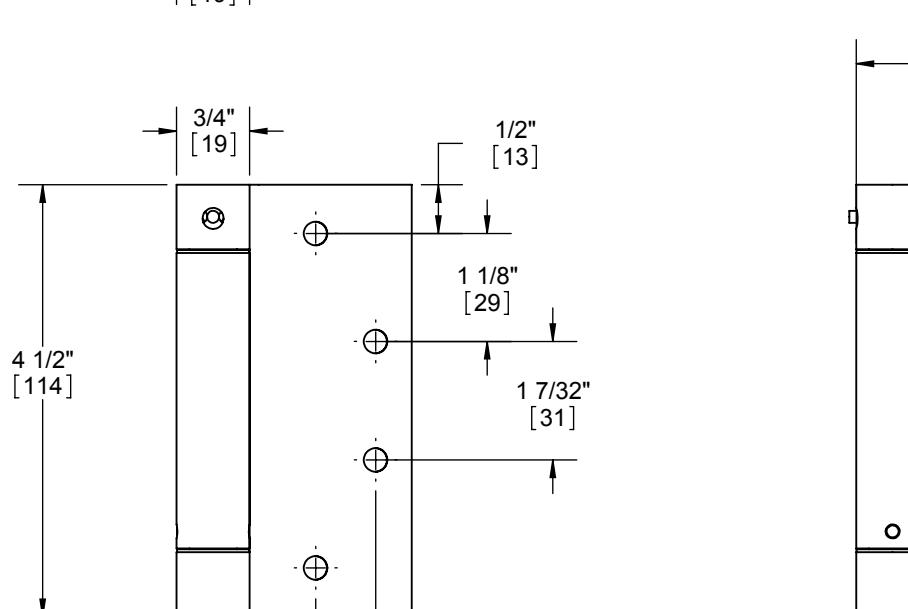

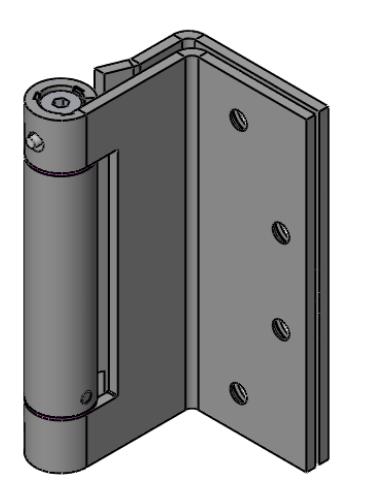

1267 4.5 FULL MORTISE SINGLE ACTING SWING CLEAR SPRING HINGE
| SIZE | DWG. NO. | REV. | |||
|---|---|---|---|---|---|
| Α | S-CT00005 | ||||
| SCALE:1:2 | WEIGHT: 1.524 | SHEE | SHEET 1 OF 1 | ||
