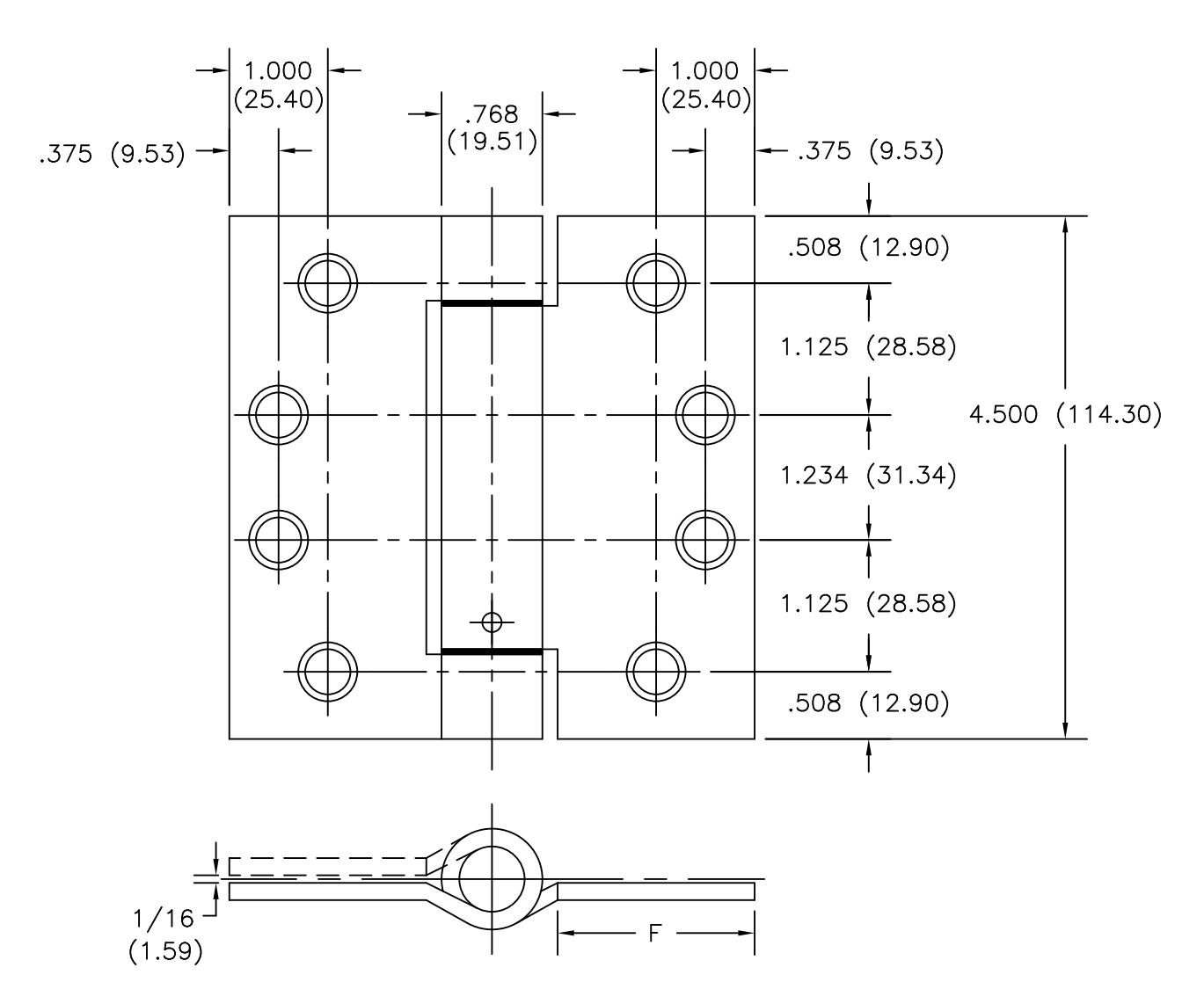

View PDFFULL MORTISE SINGLE ACTING SPRING TEMPLATE HINGE
SIZE: 4 1/2 x 4 --- 4 1/2 x 4 1/2 (114.30 x 101.60) (114.30 x 114.30)
| CATALOG NUMBER | (F) DISTANCE FROM EDGE OF | (F) DISTANCE FROM EDGE OF | |
|---|---|---|---|
| LEAF TO SWAGE LINE | LEAF TO SWAGE LINE | ||
| OTEEL LUNGEO | METAL | 4 1/2 X 4 | 4 1/2 X 4 1/2 |
| STEEL HINGES | GAUGE | (114.30 X 101.60) | (114.30 X 114.30) |
| EC1105 | .134 (3.40) | 1 9/16 (39.69) | 1 13/16 (46.04) |
ALL NON-BRACKETED DIMENSIONS ARE IN INCHES, ALL BRACKETED DIMENSIONS ARE IN MILLIMETERS.
Machine Screw Size- 12-24 x 1/2" F.H. Wood Screw Size- No. 12 x 1 1/4" F.H.
-DO NOT SCALE-
| H | HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. | · ··· · · · - | | DESCRIPTION: ECCO STANDARD WEIGHT FULL MORTISE TEMPLATE HINGE | ||
|---|---|---|---|---|---|
| HAGER COMPANIES | NO. | REVISION | BY | DATE | PART NO. |
|
St. Louis, MO 63104
1-800-325-9995 |
2 | UPDATED DWG | 01–23–06 | T1105 | |
