3in x 4in Prison Full Surface Food Pass Hinge t622
Open the original PDF document
View PDF| CUSTOMER | Template | No. | T 622 | |
| CUSTOMER P.O. # | Rev. | _ | ||
| HAGER # | TEMPLATE |

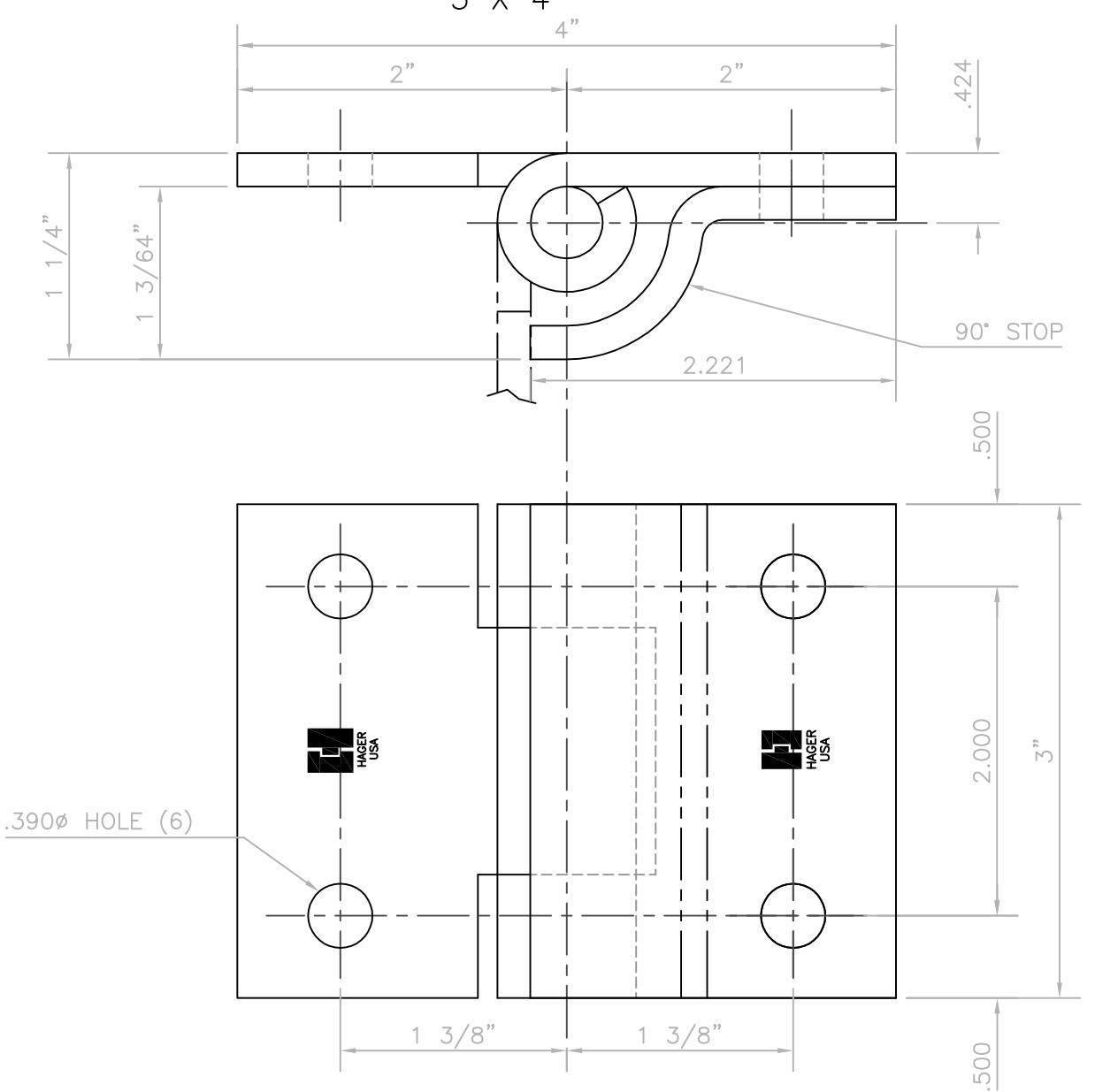

PRISON FULL SURFACE FOOD PASS HINGE 3 X 4
| CLASS NUMBER | GAUGE |
PIN
DIA. |
KNUCKLE
DIA. |
||
|---|---|---|---|---|---|
| STEEL HINGES | METAL | DIA. | DIA. | ||
| 990 | .203 | .437 | .859 | ||
| 90° STOP | .203 | ||||
MACHINE BOLT SIZE: 1" X 16-3/8 TORX BUTTON HEAD BOLT
HAGER HINGE CO. 139 Victor St. St. Louis, MO 63104
Template No. T 622
