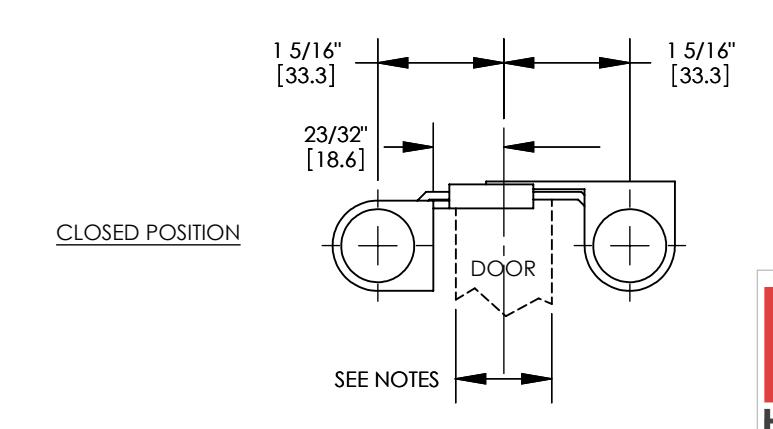

NOTES: MAXIMUM DOOR THICKNESS WITH CHAMFER - 1" [25.4]
MAXIMUM DOOR THICKNESS - 7/8" [22.2]
MINIMUM DOOR THICKNESS - 3/4" [19.1]
DOOR - 35LBS. OR LESS
3 HINGES PER DOOR
|

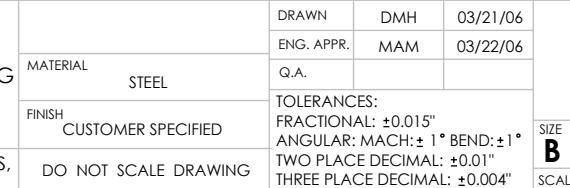

SIZE
B |
DWG. I | T-CT00041 | o 1 |
| SCAL | E:1:2 | WEIGHT: N/A | SHEET 1 OF 1 |
