3968 – Dimensional Drawing s-ls02235
Open the original PDF document
View PDF| REV. | DESCRIPTION | ECO NO. | DATE |
|---|---|---|---|
| - | CREATED FOR WEB | - | 11/7/2017 |
| FINISHES |

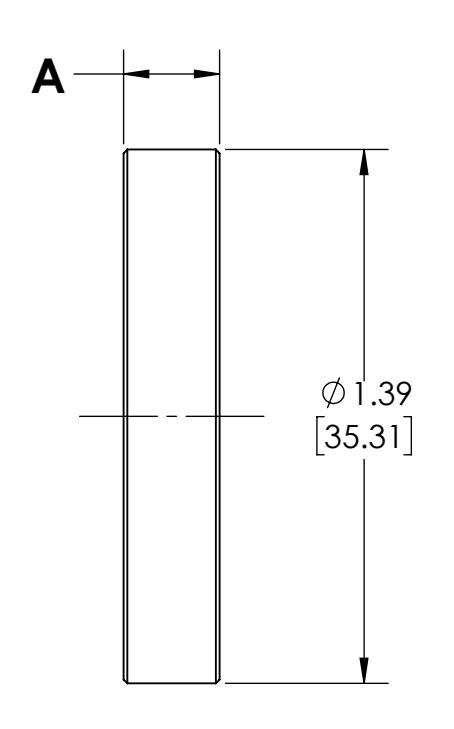

SIZE OPTIONS
(DIM "A") |
||
|---|---|---|---|
| 1/8" [3.2 mm] | |||
| DBA | 3/16" [4.8 mm] | ||
|
CLR, I
JS10 |
1/4" [6.4 mm] | ||
| _ | 5/16" [7.9 mm] | ||
| BGA, | 3/8" [9.5 mm] | ||
| B | 1/2" [12.5 mm] | ||
| 0B, | 1/8" [3.2 mm] | ||
|
US10B,
S26D |
1/4" [6.4 mm] | ||
|
US3, US4, I
US26, US |
|||
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION HAGER INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER [ENGINEERING AT 1-800-325-9995 FOR THE LATEST FOF TEMPLATE.
| S | DRAWN | KJW | 11/7/2017 | ||
| ENG. APPR. | MAM | 11/7/2017 | ı | ||
| E. |
MATERIAL
6061 Alloy |
Q.A. | |||
| Т | SEE CHART | TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ± 1° TWO PLACE DECIMAL: ±0.01" | |||
| DO NOT SCALE DRAWING | |||||
THREE PLACE DECIMAL: ±0.004"

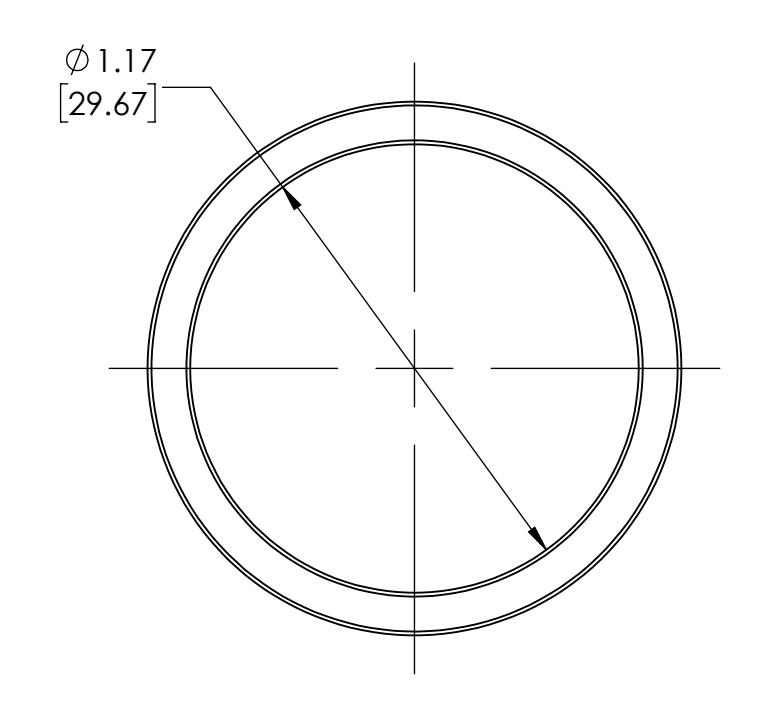

3968 ALUMINUM BLOCKING RING
| , | SIZE | SIZE DWG. NO. S-LS02235 | REV. | ||
|---|---|---|---|---|---|
| Α | |||||
| SCALE:2:1 W | WEIGHT: 0.01 | SH | HEET 1 OF 1 | ||
