3933 T-Strike Dimensions – S-LS00143-Rev02
Open the original PDF document
View PDF| REV. | DESCRIPTION | ECO NO. | DATE |
| 01 | REMOVED LIP AND RESIZE OPENING | LS18014 | 6/5/2018 |
| 02 | UPDATED DRAWING TITLE BLOCK, ADDED HOLE CALLOUT | LS18014 | 10/4/2018 |
| HAGER' | ||
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
DRAWN KJW 6/5/2018 ENG. APPR. MAM 10/4/2018 MATERIAL BRASS OR STAINLESS STEEL FINISH AS SPECIFIED DO NOT SCALE DRAWING

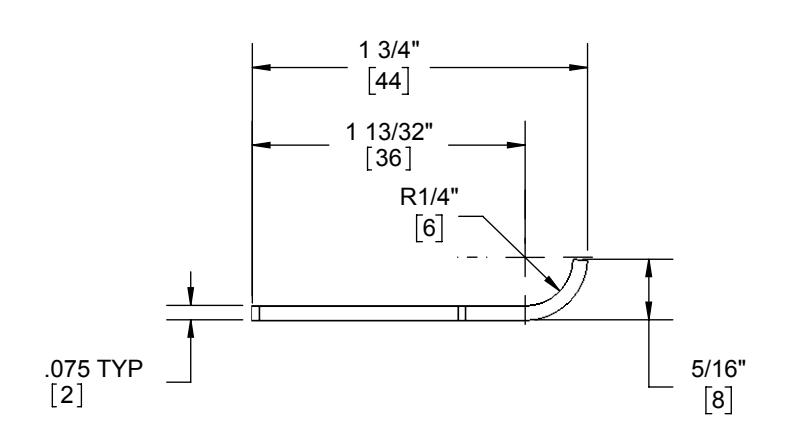

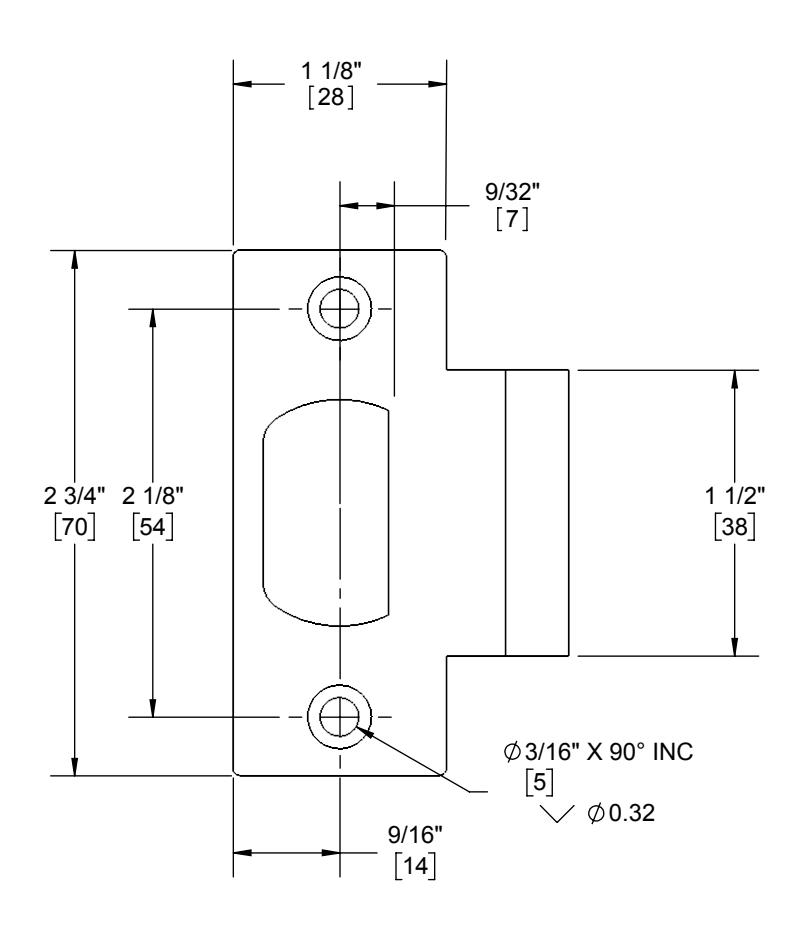

3933 T-STRIKE
| SZALE:1:1 | WEIGHT: 0.08 | SHEET 1 OF 1
