3930 Wood Frame Template t-ls00164
Open the original PDF document
View PDFSTANDARD INSTALLATION
REINFORCER/DUST BOX INSTALLATION
NOTES:
- 1.
- DIMENSION "Y" IS A FUNCTION OF DOOR THICKNESS. STRIKE LOCATION MUST BE CHANGED RELATIVE TO THICKNESS OF DOOR SILENCER OR WEATHERSTRIPPING 2. WHEN USED.
| HAGER |
|
COMPANIES
ST. LOUIS, MISSOURI |
| ST. LOUIS, MISSOURI |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| DIAM | ||
|---|---|---|
| ENG. A | ||
|
MATERIAL
Material
|
Q.A. | |
| FINISH - |
TOLER
FRACT ANGU |
|
| DO NOT SCALE DRAWING | TWO F |
MRJ 12/10/2007 APPR RANCES: TIONAL: ±0.015" ULAR: MACH: ± 1° BEND: ±1° PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004"

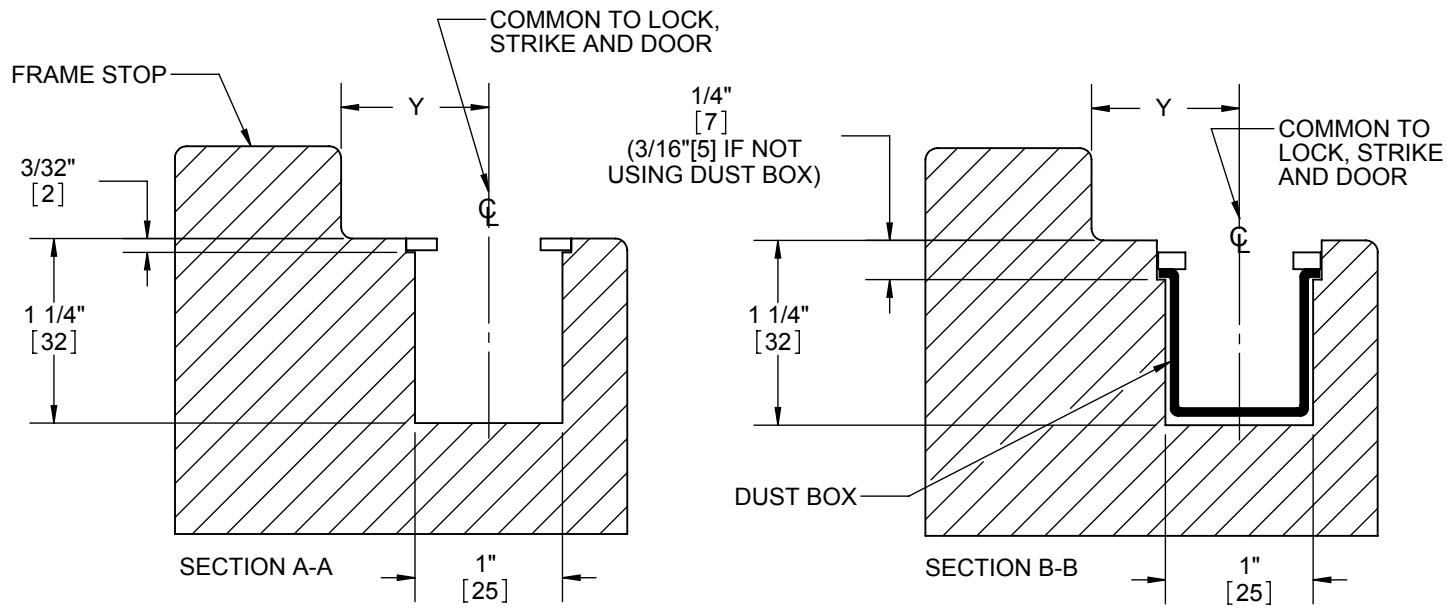

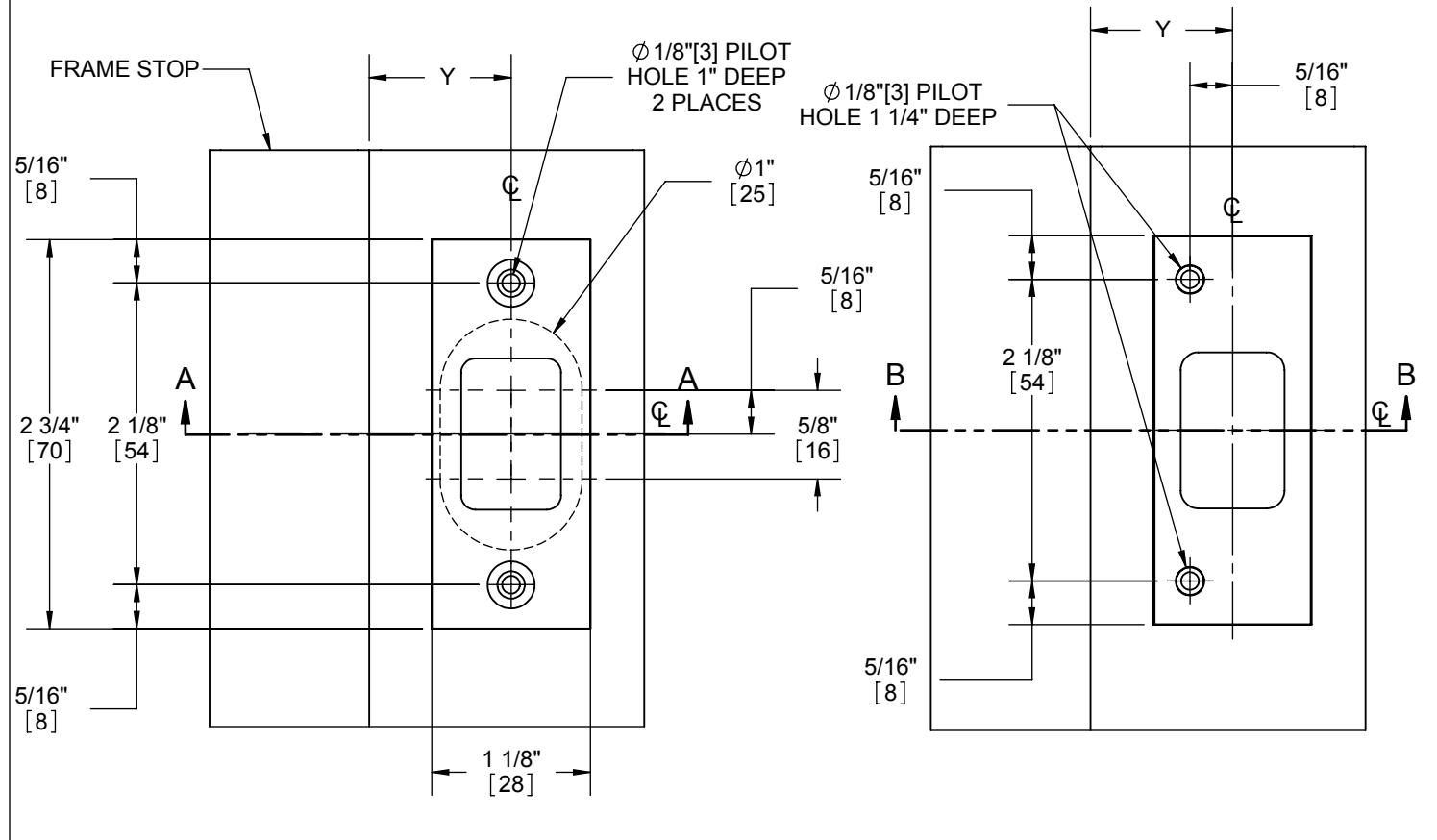

3930 STRIKE PLATE WOOD JAMB PREP TEMPLATE FOR 3100 AND 3200 SERIES DEADBOLTS
| A | DWG. I | T-LS00164 | REV. 02 | |
|---|---|---|---|---|
| CAL | E:1:2 | WEIGHT: 2.02 | SHEE | T 1 OF 1 |
