3930 Metal Frame Template – T-LS00180-Rev02
Open the original PDF document
View PDF
NOTES:
DIMENSION "Y" IS A FUNCTION OF DOOR THICKNESS 1.
MRJ
STRIKE LOCATION MUST BE CHANGED RELATIVE TO 2. THICKNESS OF DOOR SILENCER OR WEATHERSTRIPPING WHEN USED.
12/10/2007
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| ENG. APPR. | - | - | ||||
|
MATERIAL
Material
|
Q.A. | |||||
| TOLERANCES: | ||||||
| FINISH - | FRACTIONAL: ±0.015" | |||||
| ANGULAR: MACH: ± 1° BEND: ±1° | ||||||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | |||||

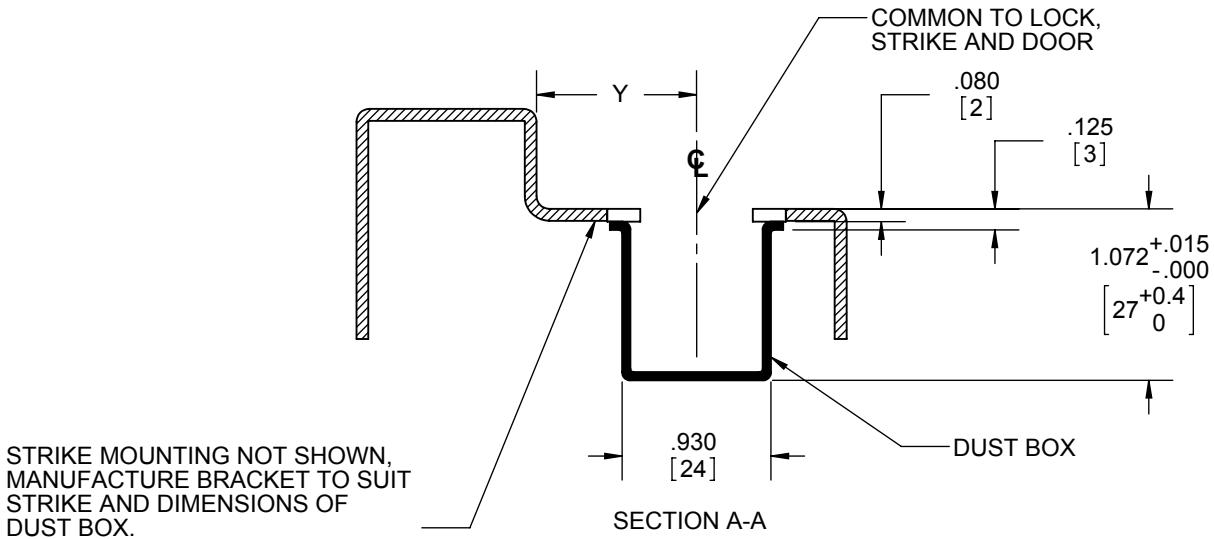

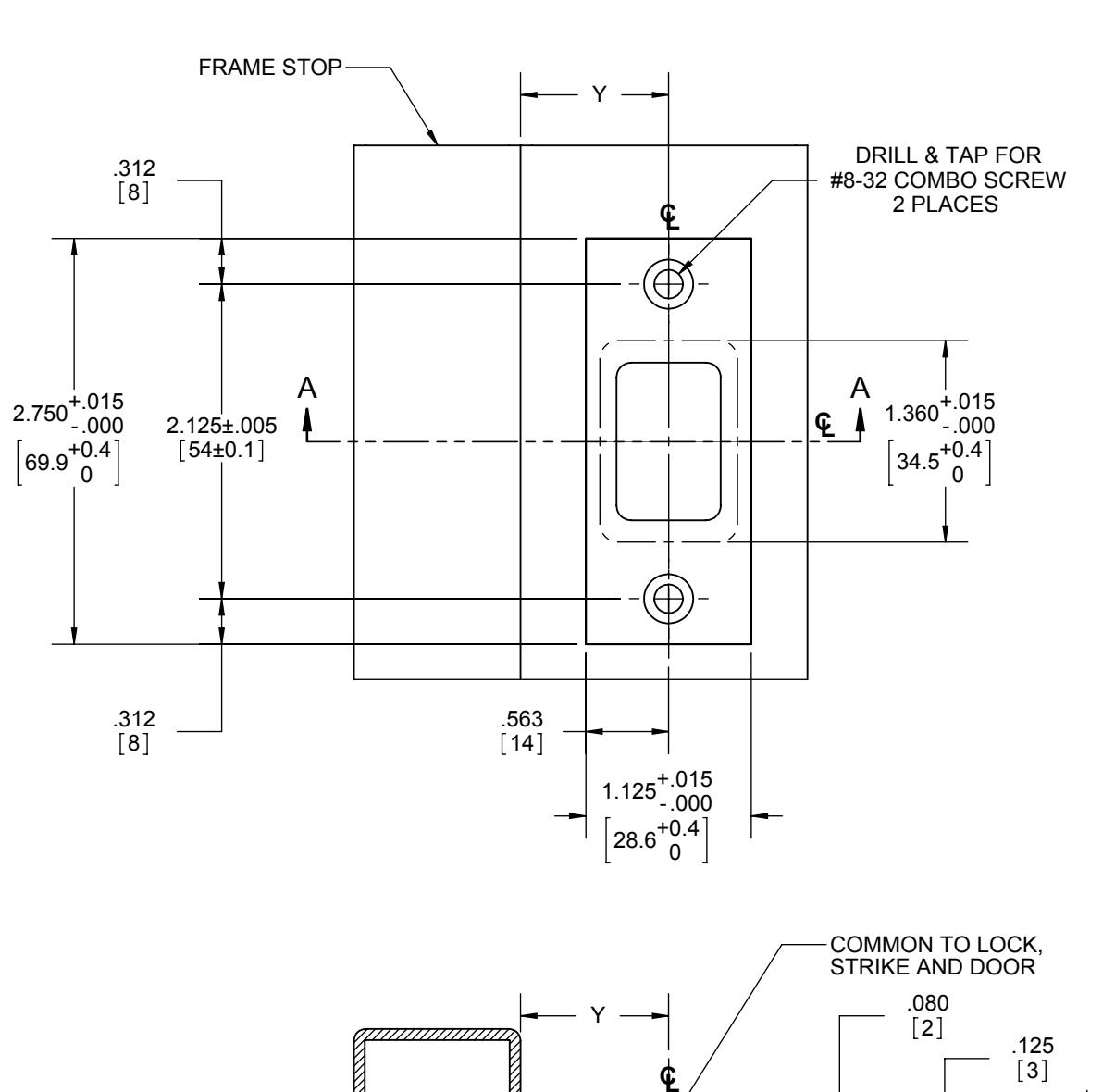

3930 STRIKE PLATE METAL JAMB PREP TEMPLATE FOR 3100 AND 3200 SERIES DEADBOLTS
| SIZE | DWG. I | NO. | REV. | |
|---|---|---|---|---|
| Α | T-LS00180 | 02 | ||
| SCALE:1:2 | WEIGHT: 0.18 | SHEET 1 OF 1 | ||
