3918 – Dimensional Drawing s-ls02236
Open the original PDF document
View PDF| REV. | DESCRIPTION | ECO NO. | DATE |
|---|---|---|---|
| - | CREATED FOR WEB | - | 11/7/2017 |

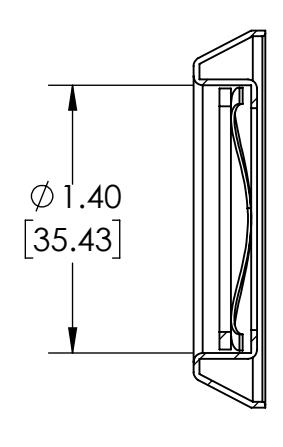

SECTION A-A
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION HAGER INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| DRAWN | KJW | 11/7/2017 | ||
|---|---|---|---|---|
| MATERIAL | ENG. APPR. | MAM | 11/7/2017 | |
|
Material
|
Q.A. | |||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° |
|||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | |||

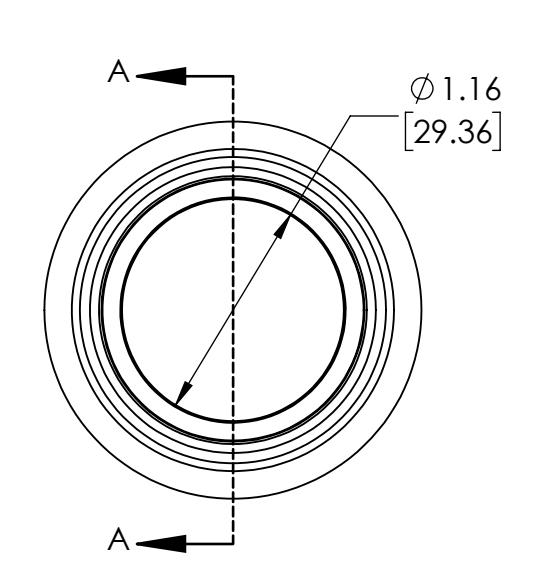

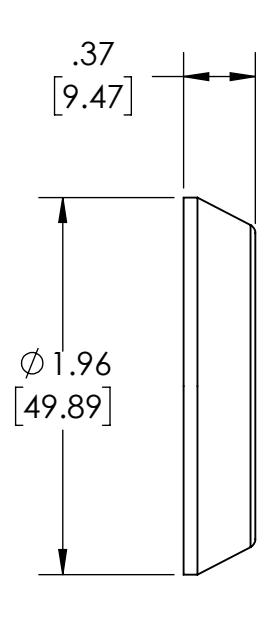

3918 TAPERED CYLINDER COLLAR
| ۱۰ | SIZE | DWG. | NO. S-LS02236 | REV. | ||||
|---|---|---|---|---|---|---|---|---|
| SCAL | F-1-1 | WEIGHT: 0.05 | SH | HEET 1 OF 1 | ||||
| 00/12 | 112.0111.0.00 | - 0. | LLI I OI I | |||||
