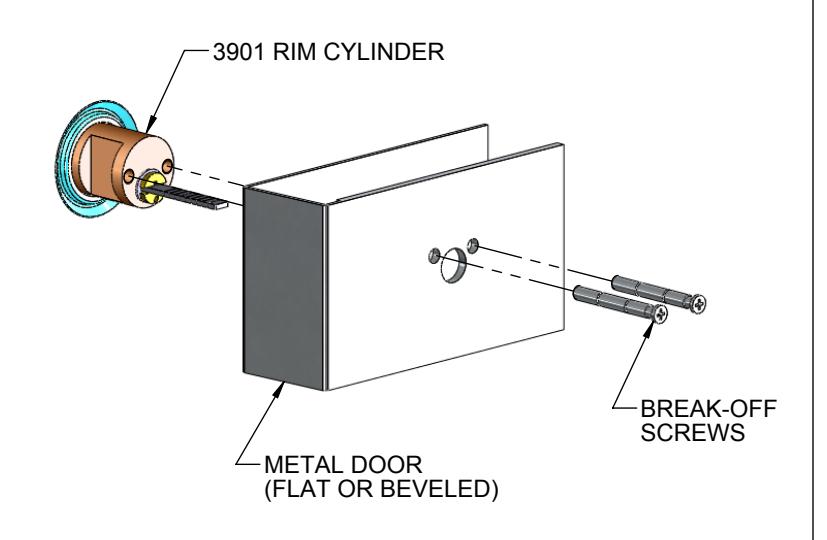

View PDF3901 RIM CYLINDER METAL DOOR PREP TEMPLATE FOR USE WHEN NOT UTILIZING THE RIM CYLINDER MOUNTING PLATE

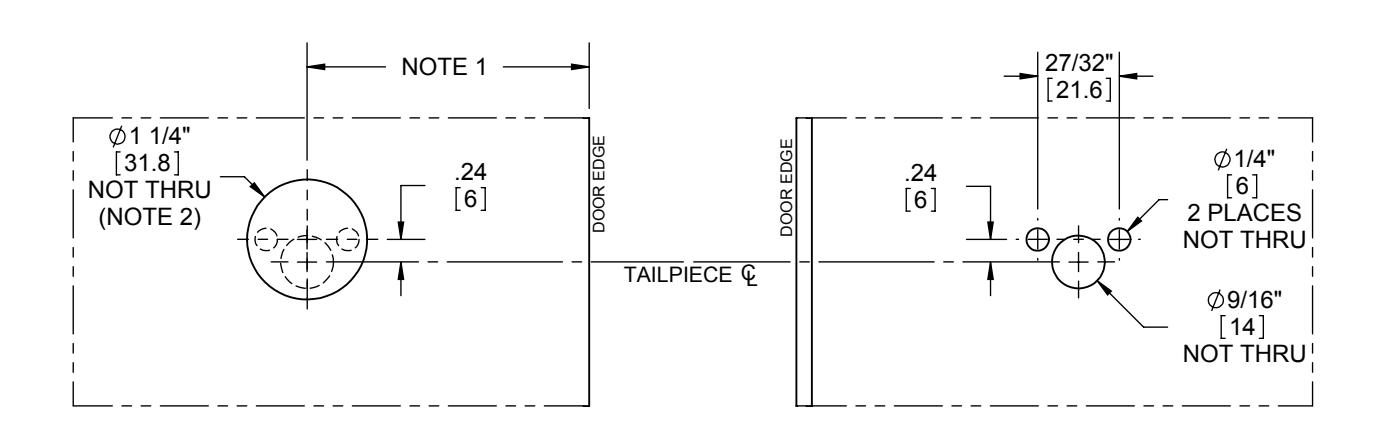

PULL SIDE OF DOOR (CYLINDER MOUNTS ON THIS SIDE) (NOT TO SCALE)
PUSH SIDE OF DOOR (DEVICE MOUNTS ON THIS SIDE) (NOT TO SCALE)
NOTES:
1. SEE DEVICE INSTRUCTIONS FOR BACKSET DIMENSIONS.
2. DRILL THRU IF USING THE RIM CYLINDER MOUNTING PLATE.
DRAWING NO: T-ED00877 REV: - SHEET 1 OF 1
