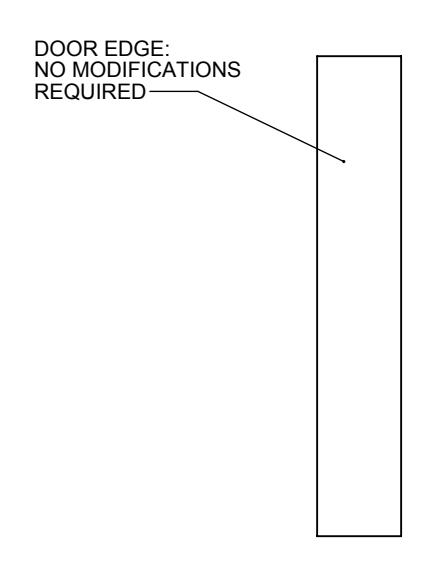

OUTSIDE
(RH, RHR SECTIONAL SHOWN)
| 1 |
HAGER RESERVES
THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. |
DRAWN | TJS | 9/21/07 | ||
| ENG. APPR. | - | - | ||||
| MATERIAL - | Q.A. | |||||
| FINISH |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH:± 1° BENDI:±1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" |
|||||
| - | SIZE | |||||
| DO NOT SCALE DRAWING | - | |||||
| SC | ||||||
|

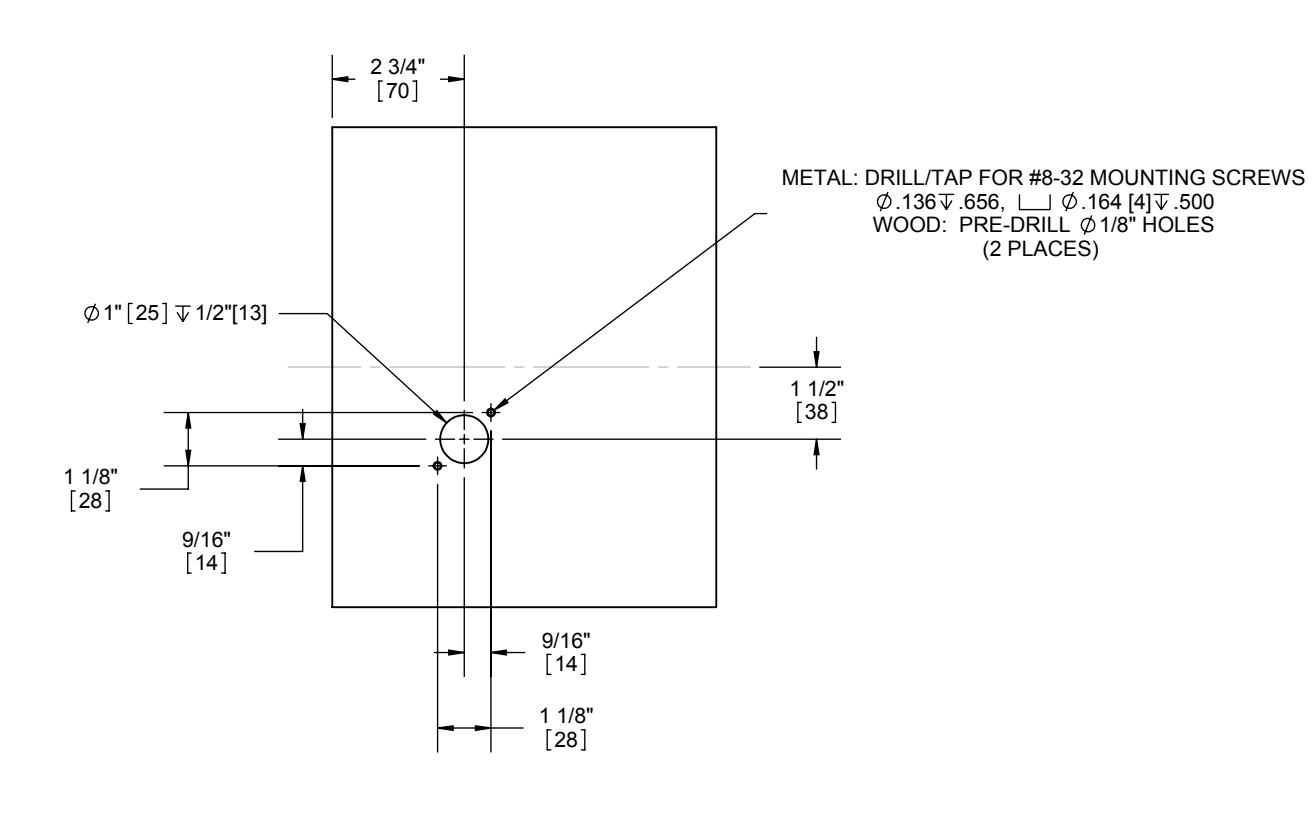

3800 SECTIONAL DOOR PREP,
FUNCTIONS: 17 |
|||||||
|---|---|---|---|---|---|---|---|
3800
| A | DWG. | T-LS00771 | 04 | ||
|---|---|---|---|---|---|
| CAL | E:1:4 | WEIGHT: - | SHEET 1 | OF 14 |
