380F Template t-ta00069
Open the original PDF document
View PDF
NOTE: STANDARD SINGLE GANG BOX WILL NOT WORK WITH 380F WITHOUT MODIFICATIONS. USE HAGER 381B GANG BOX TO INSURE PROPER INSTALLATION.
| HAGER° |
HAGER RESERVES THE RIGHT TO
MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. |
|
|---|---|---|
| C s | PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS. |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
Material <not specified> FINISH DO NOT SCALE DRAWING
DRAWN MRJ 8/26/2008 ENG. APPR. TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01"
THREE PLACE DECIMAL: ±0.004"
SIZE DWG. NO. REV. 02 Α T-TA00069
SCALE:1:4 WEIGHT: 0.90

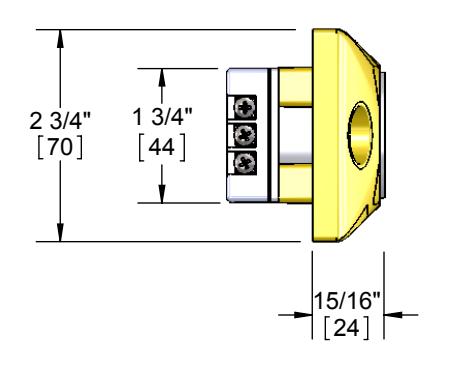

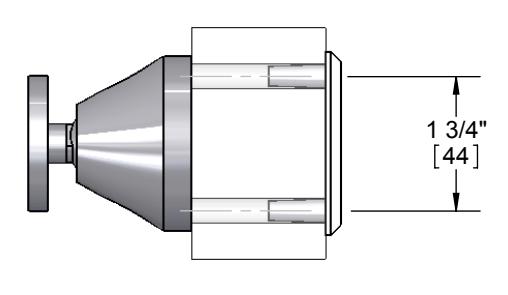

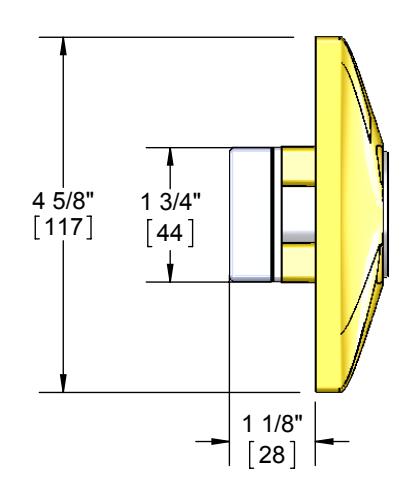

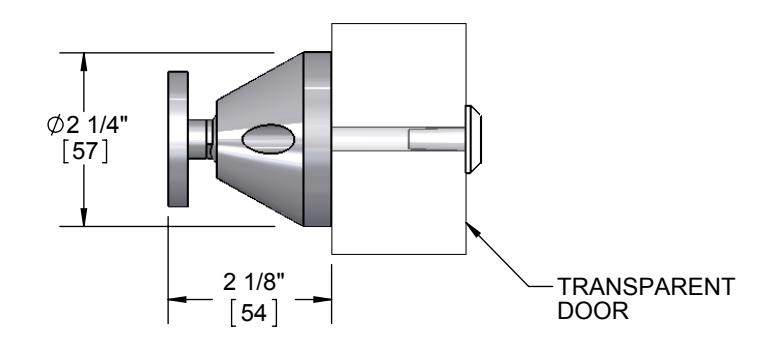

380F
FLUSH MOUNT
SHEET 1 OF 1
