3800 Series Sliding Door – Metal Frame Template – T-LS02385
Open the original PDF document
View PDF
- 1. INSTALL LOCK, INSERT THUMBTURN, POSITION THE ROSE AND MARK MOUNTING HOLES. REMOVE THUMBTURN AND PREPARE HOLES AS SHOWN.

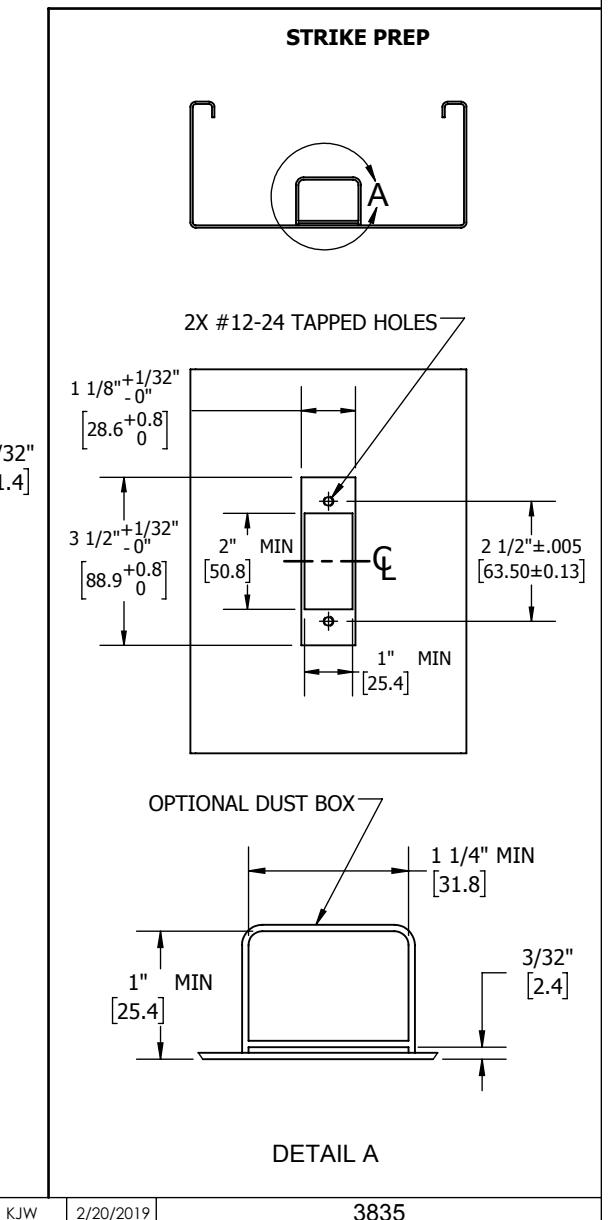

- 2. ALIGN CENTERLINE OF STRIKE WITH THE CENTERLINE OF THE LOCK
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
ENG. APPR MAM 2/22/2019 Q.A. Material <not specified> FINISH DO NOT SCALE DRAWING
DRAWN

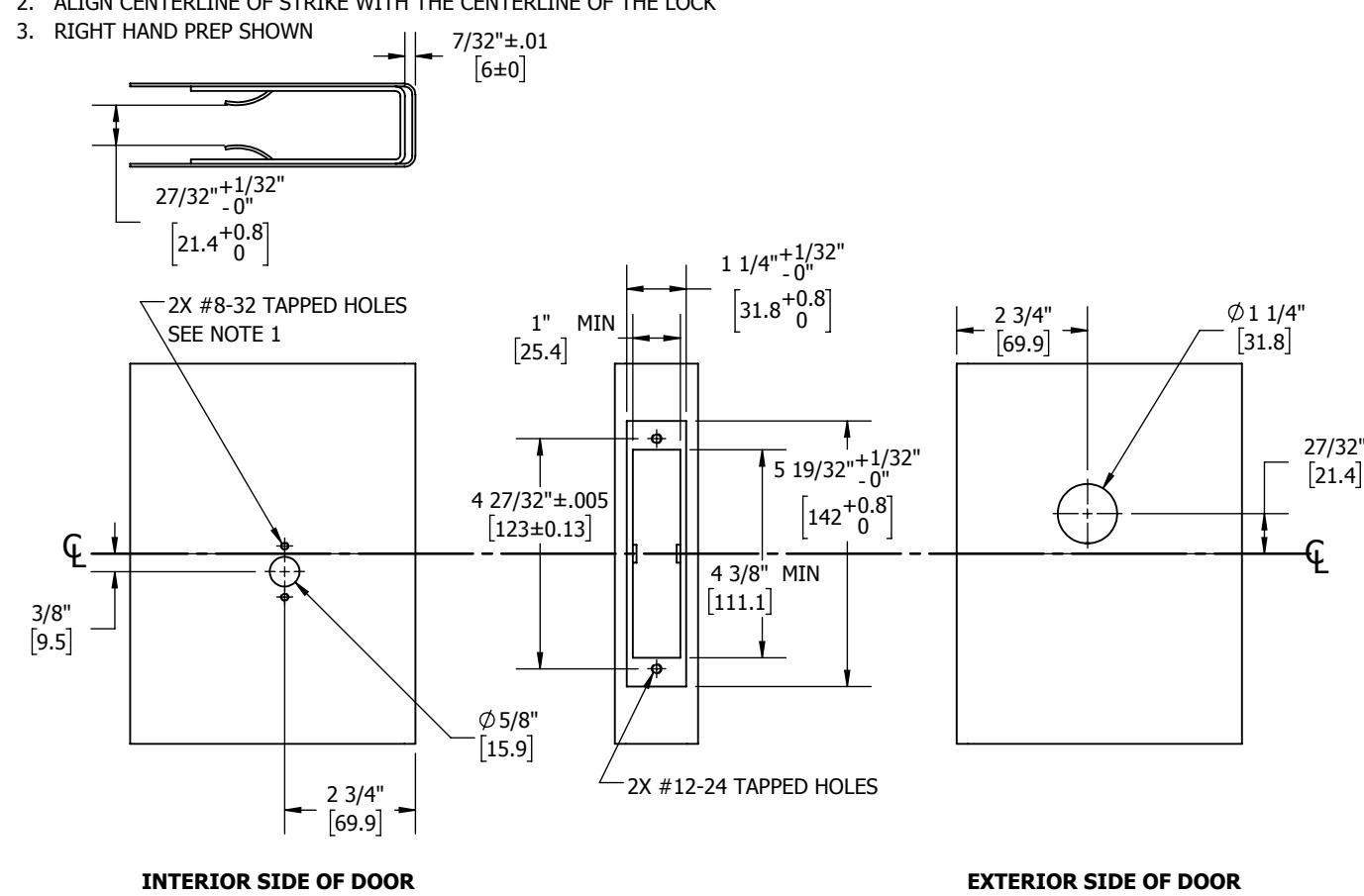

3835 STEEL DOOR PREP TEMPLATE FOR SLIDING DOOR MORTISE LOCK. CYLINDER X THUMBTURN
SIZE DWG, NO. REV. Α T-LS02385 SCALE:1:4 WEIGHT: 0.45 SHEET 1 OF 5

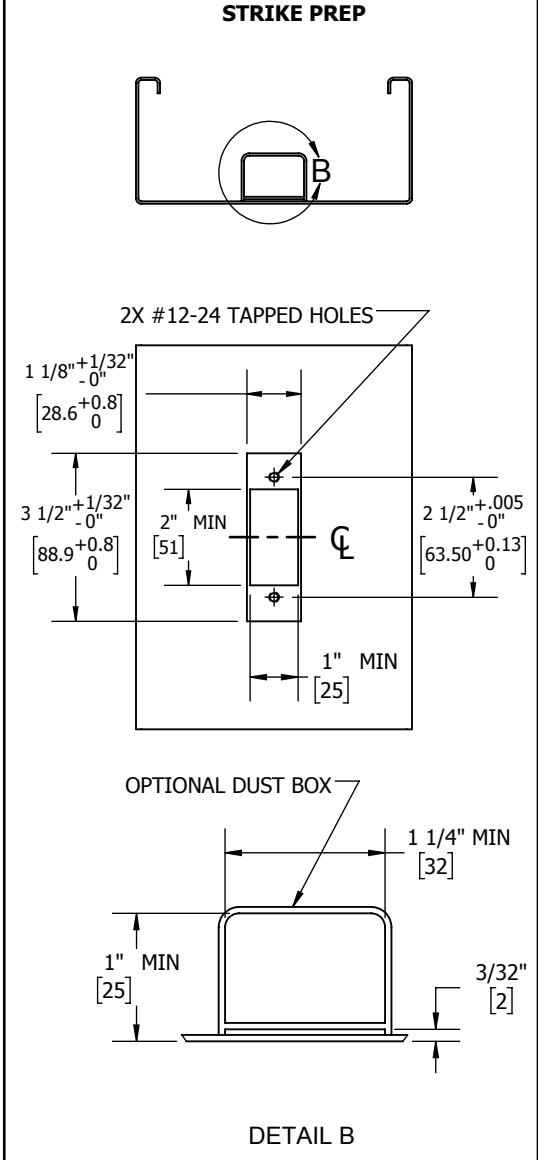

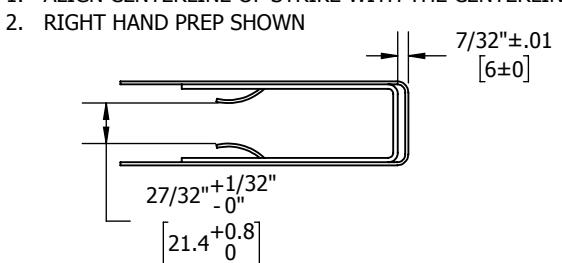

- 1. ALIGN CENTERLINE OF STRIKE WITH THE CENTERLINE OF THE LOCK
- 2. RIGHT HAND PREP SHOWN
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
Material <not specified> FINISH
DO NOT SCALE DRAWING
Q.A.

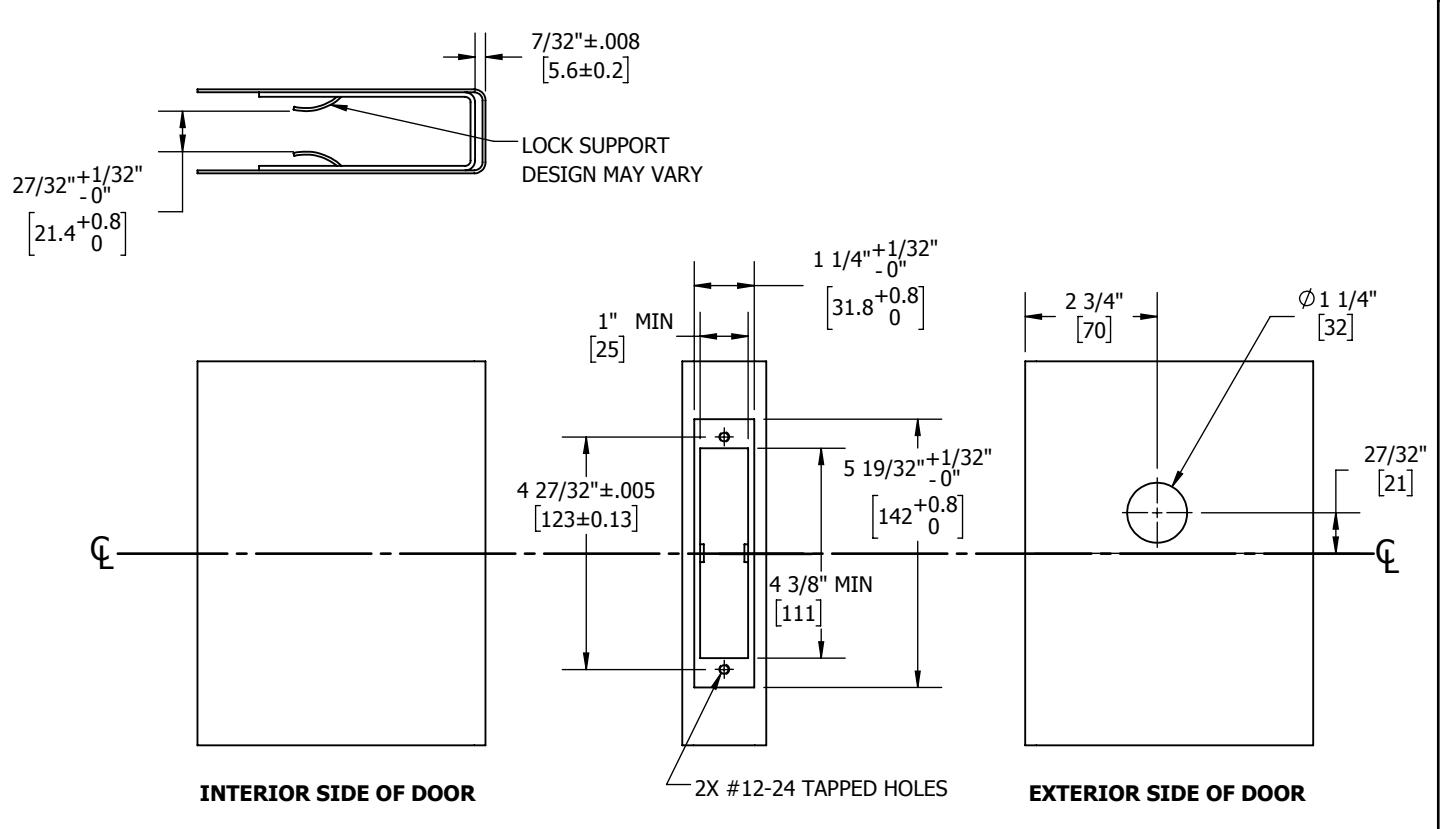

DRAWN 2/20/2019 KJW STEEL DOOR PREP TEMPLATE FOR ENG. APPR MAM 2/22/2019 SLIDING DOOR MORTISE LOCK,
SINGLE CYLINDER SIZE DWG. NO. REV.
3836
Α T-LS02385 SCALE:1:4 WEIGHT: 3.52 SHEET 2 OF 5

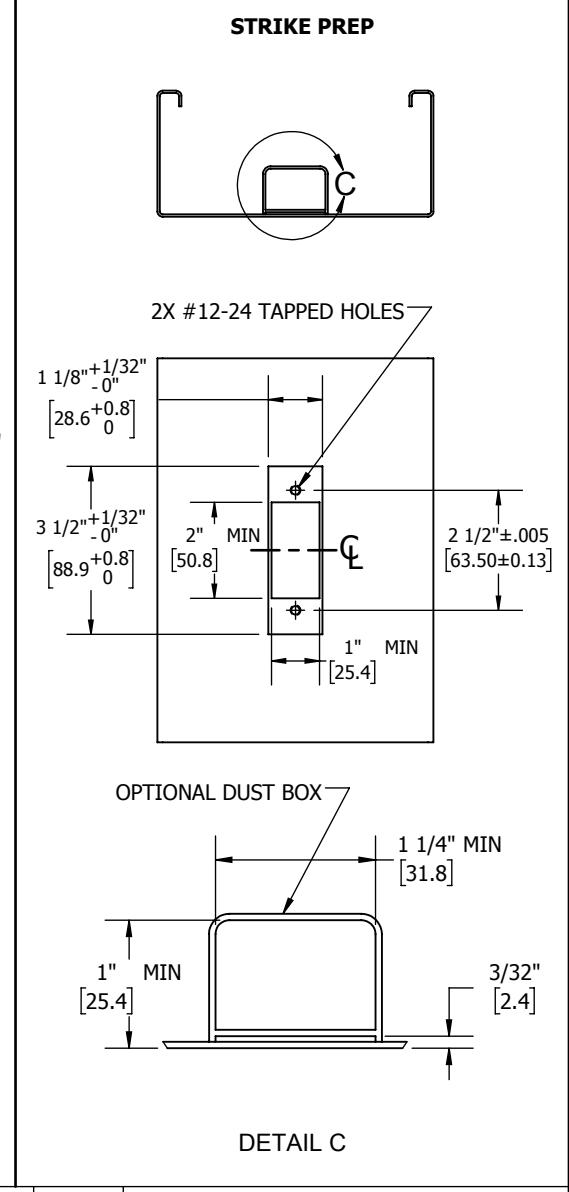

1. ALIGN CENTERLINE OF STRIKE WITH THE CENTERLINE OF THE LOCK
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
DRAWN 2/20/2019 KJW ENG. APPR MAM 2/22/2019 Q.A. Material <not specified> FINISH DO NOT SCALE DRAWING

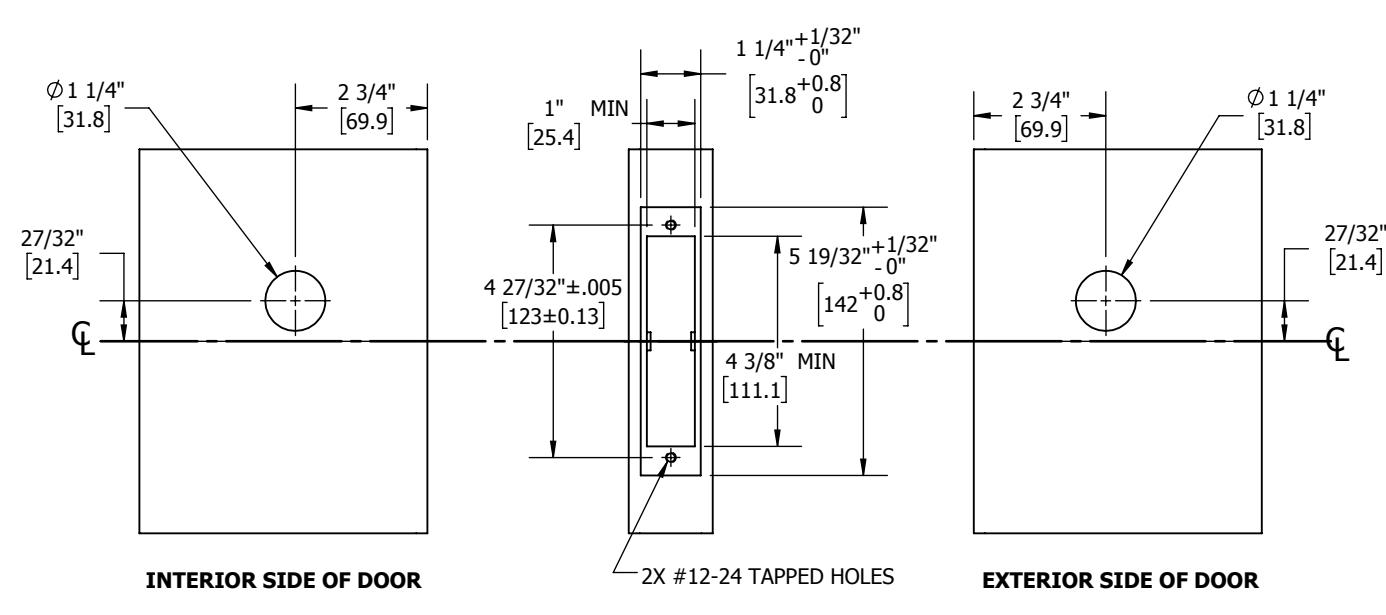

3837 STEEL DOOR PREP TEMPLATE FOR SLIDING DOOR MORTISE LOCK, DOUBLE CYLINDER
| SIZE | DWG. | NO. | REV. | |
|---|---|---|---|---|
| Α | T-LS02385 | - | ||
| SCAL | E:1:4 | WEIGHT: 0.44 | SHEE | T 3 OF 5 |
- 1. INSTALL LOCK, INSERT THUMBTURN, POSITION THE ROSE AND MARK MOUNTING HOLES. REMOVE THUMBTURN AND PREPARE HOLES AS SHOWN.

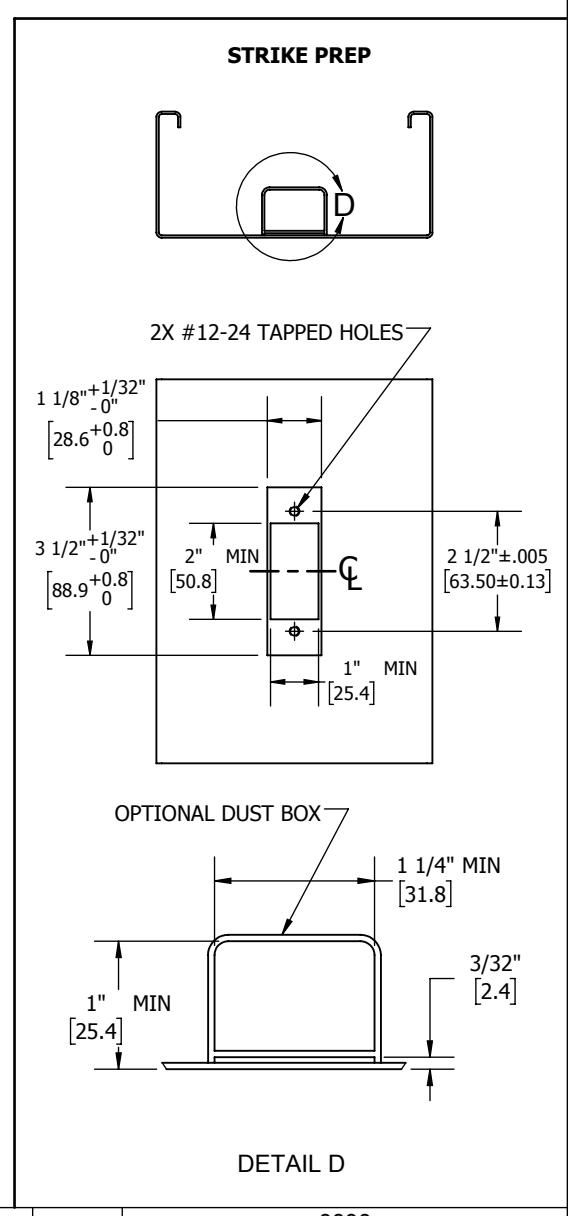

- 2. ALIGN CENTERLINE OF STRIKE WITH THE CENTERLINE OF THE LOCK
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
DRAWN 2/20/2019 K.JW ENG. APPR MAM 2/22/2019 Q.A. Material <not specified> FINISH DO NOT SCALE DRAWING

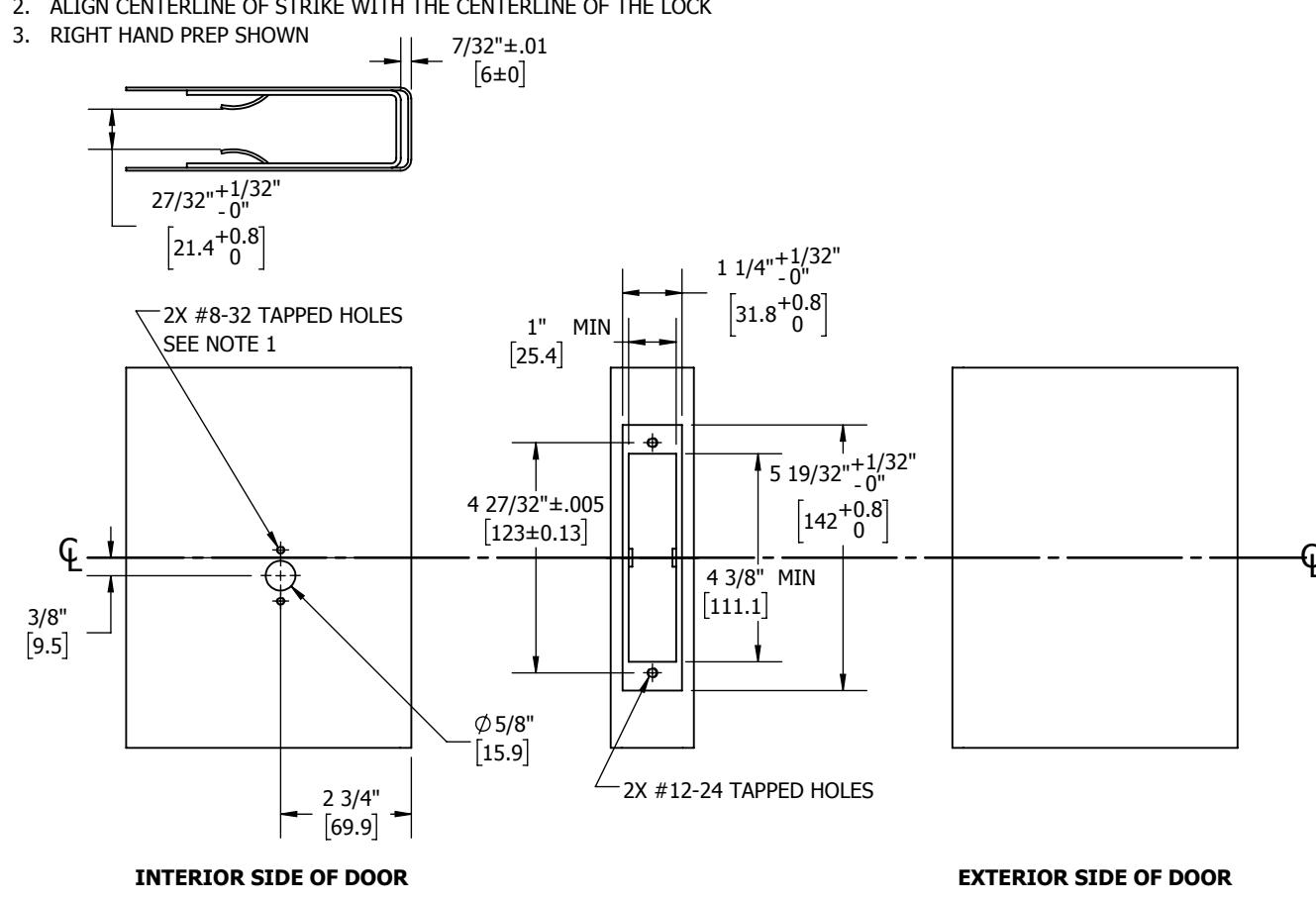

3838 STEEL DOOR PREP TEMPLATE FOR SLIDING DOOR MORTISE LOCK, THUMBTURN ONLY
SIZE DWG. NO. REV. Α T-LS02385 SCALE:1:4 WEIGHT: 0.46 SHEET 4 OF 5
- 1. INSTALL LOCK, INSERT THUMBTURN, POSITION THE ROSE AND MARK MOUNTING HOLES. REMOVE THUMBTURN AND PREPARE HOLES AS SHOWN.
- 2. ALIGN CENTERLINE OF STRIKE WITH THE CENTERLINE OF THE LOCK
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING MATERIAL AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
Material <not specified> FINISH
DO NOT SCALE DRAWING
DRAWN
Q.A.
ENG. APPR
K.JW
MAM
2/22/2019

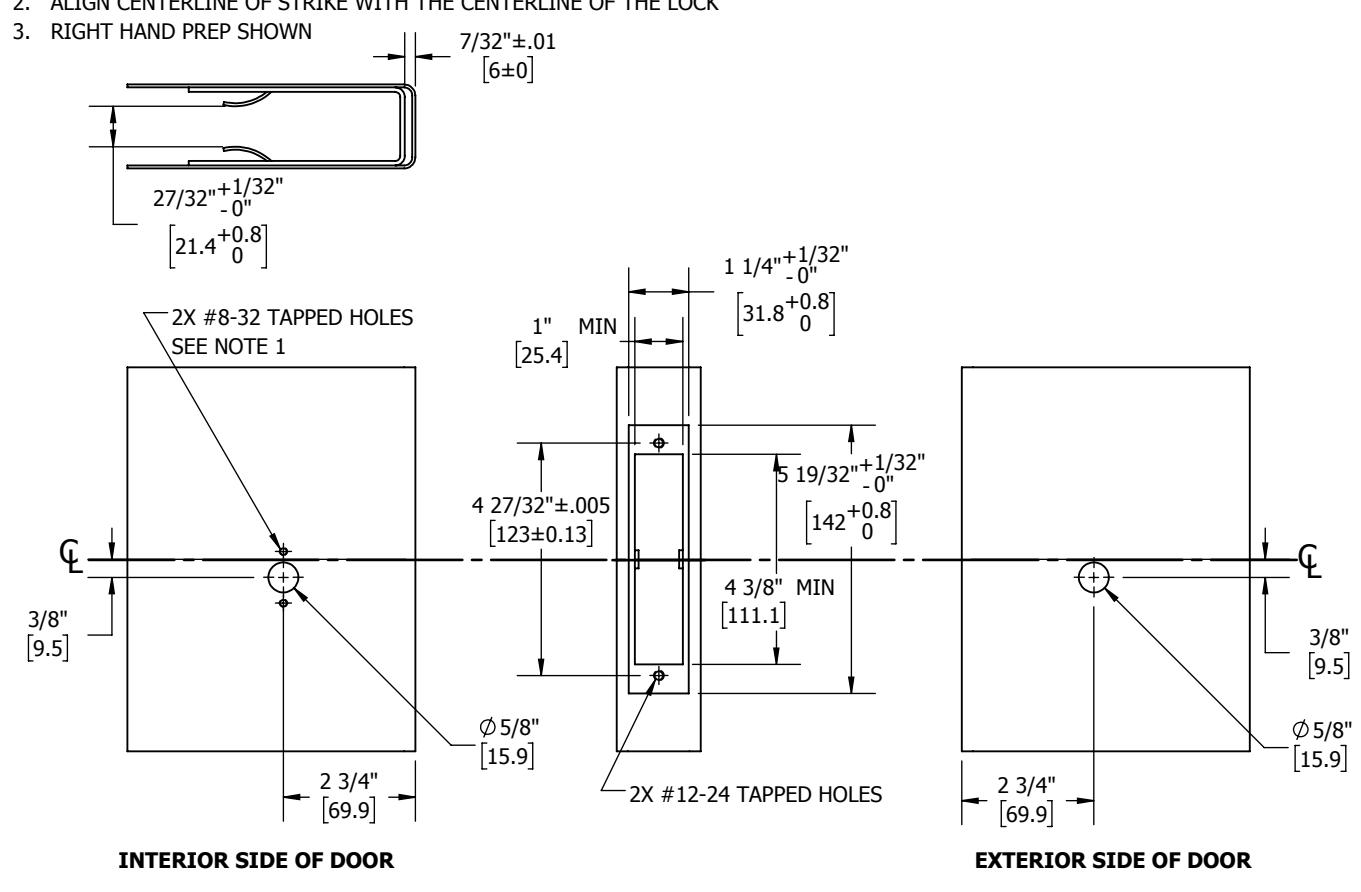

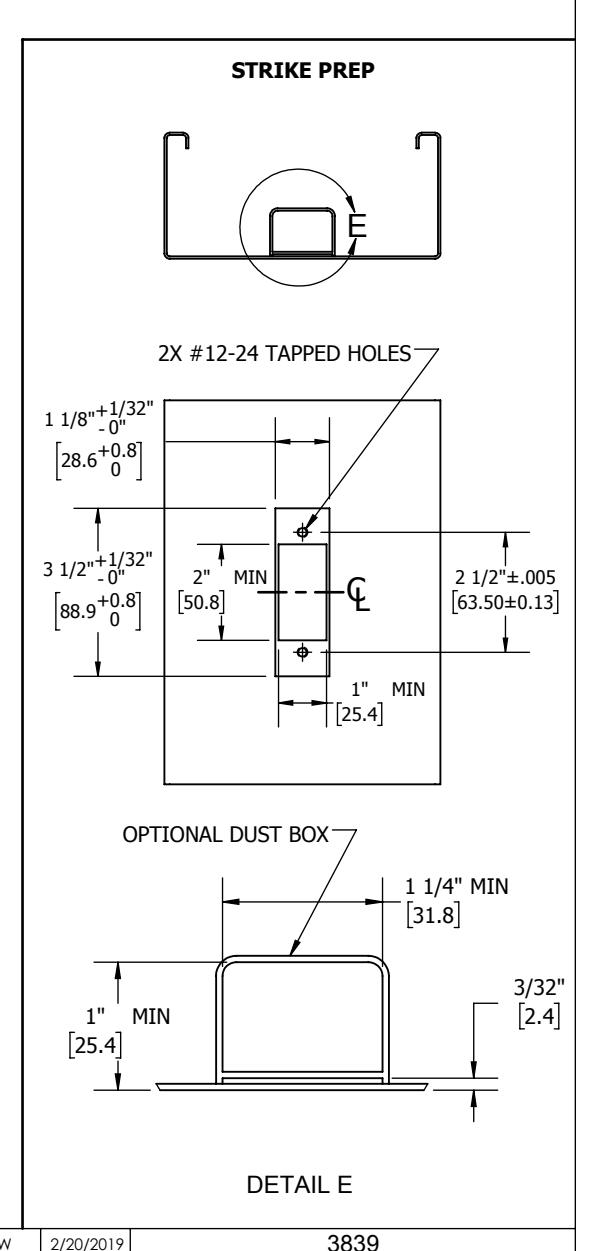

3839 STEEL DOOR PREP TEMPLATE: SLIDING DOOR MORTISE LOCK, THUMBTURN W/ EMERGENCY KEY
SIZE DWG, NO. REV. Α T-LS02385 SCALE:1:4 WEIGHT: 0.45 SHEET 5 OF 5
