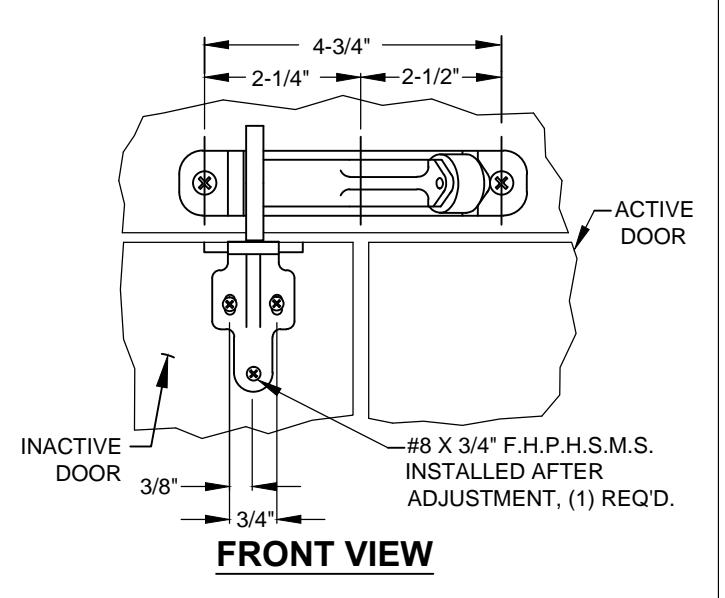

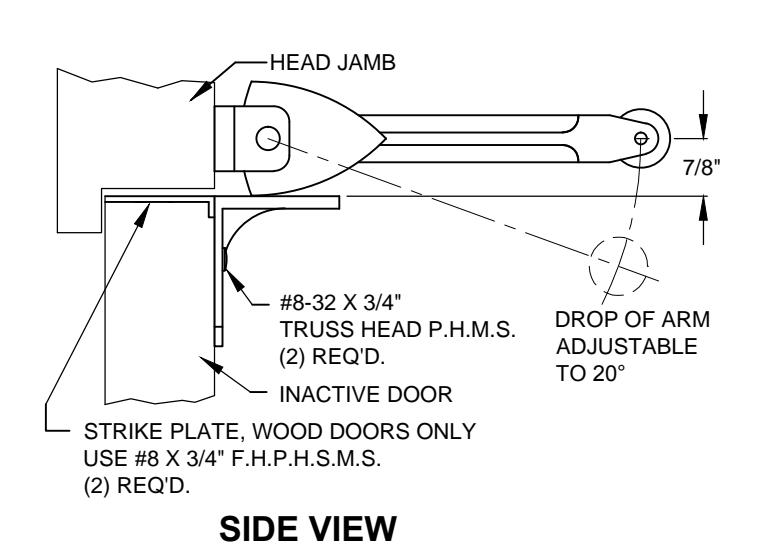

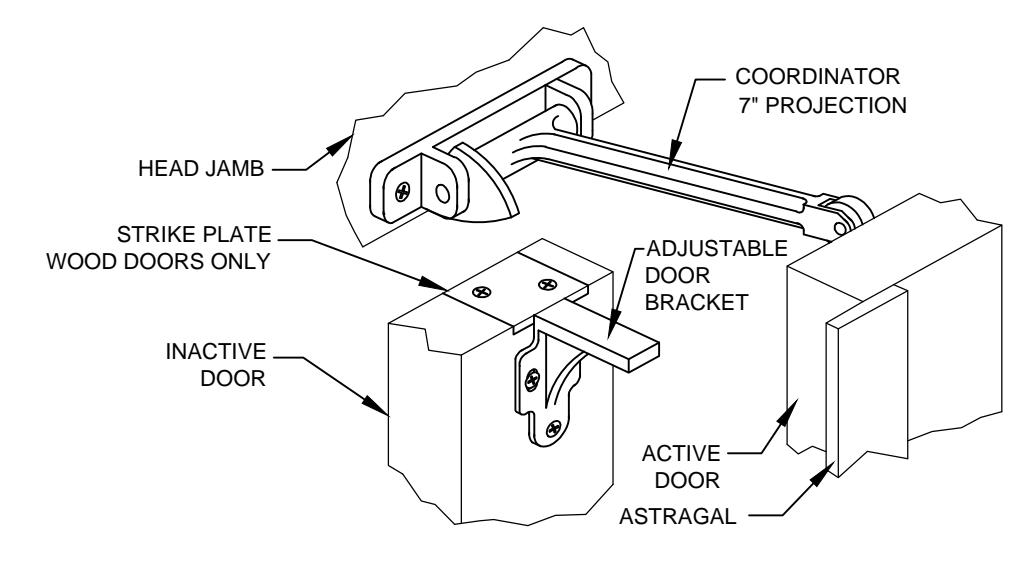

3790 DOOR COORDINATOR

NOTES:

  • USED ON A PAIR OF SWINGING DOORS WITH AN OVERLAPPING ASTRAGAL.
  • THE DEVICE HOLDS THE ACTIVE DOOR OPEN UNTIL THE INACTIVE DOOR HAS CLOSED.

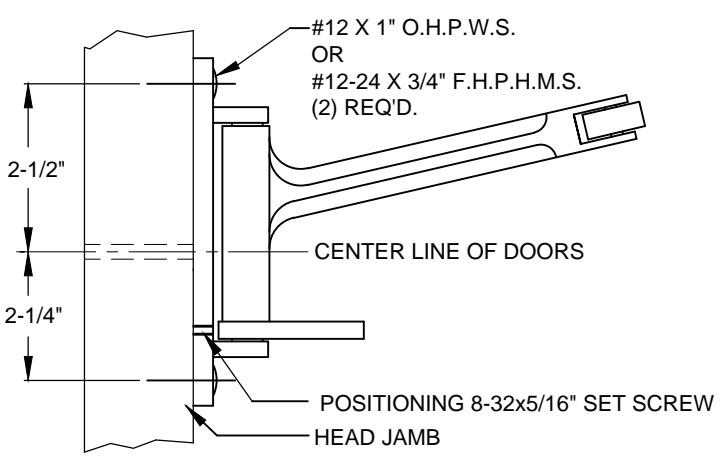

TOP VIEW

ABH<sup>®</sup> MANUFACTURING INC.

www.abhmfg.com E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)

3790-03.DWG

PAGE 1 OF 1 ISSUED 12-11-19
