3780 Universal Coordinator Template
Open the original PDF document
View PDF3780 UNIVERSAL COORDINATOR
SPOT (6) HOLES IN DOOR STOP FOR 10-32 MACHINE SCREWS or #10 WOOD SCREWS

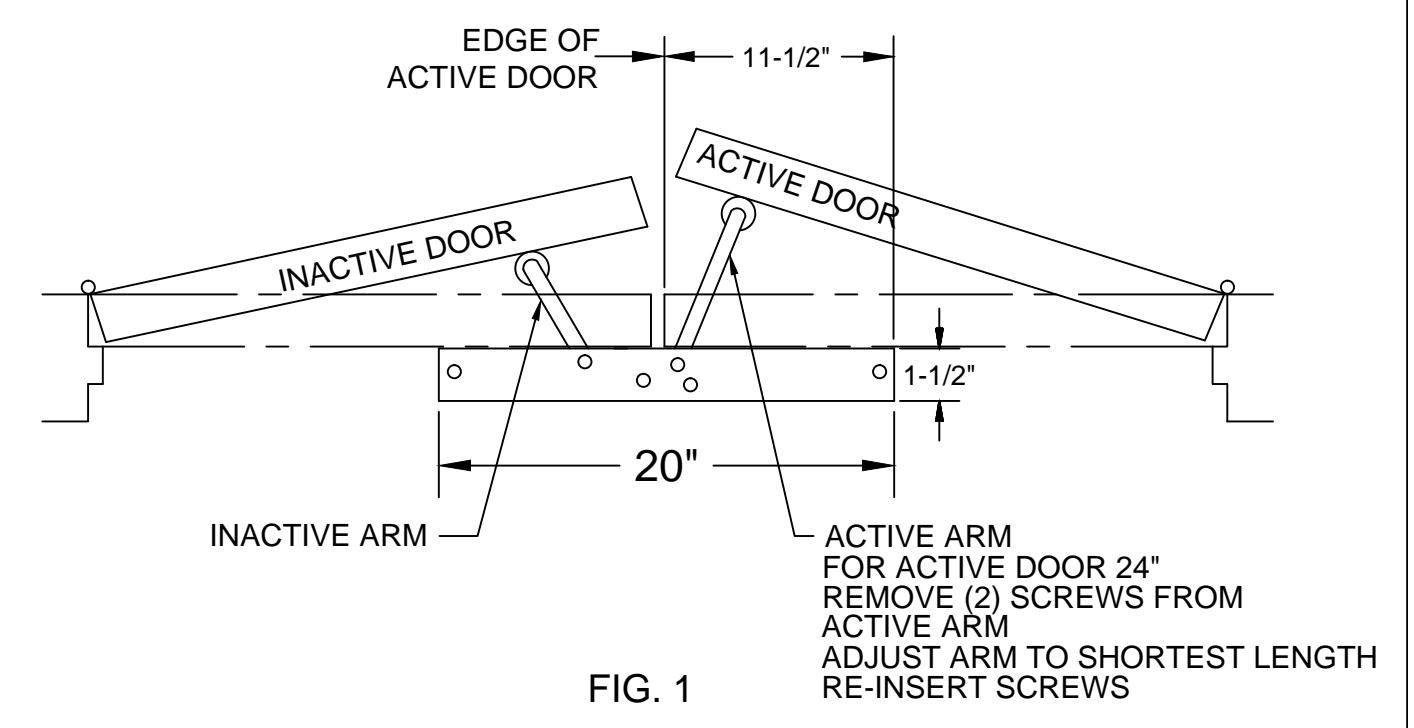

- 1. BEFORE SPOTTING HOLES, INACTIVE (SHORT) ARM MUST BE ORIENTED WITH INACTIVE DOOR. PREP FRAME (FIG 1 & 2)
- 2. MOUNT COORDINATOR WITH (6) 10-32 MACHINE SCREWS OR (6) #10 WOOD SCREWS (FIG 1)

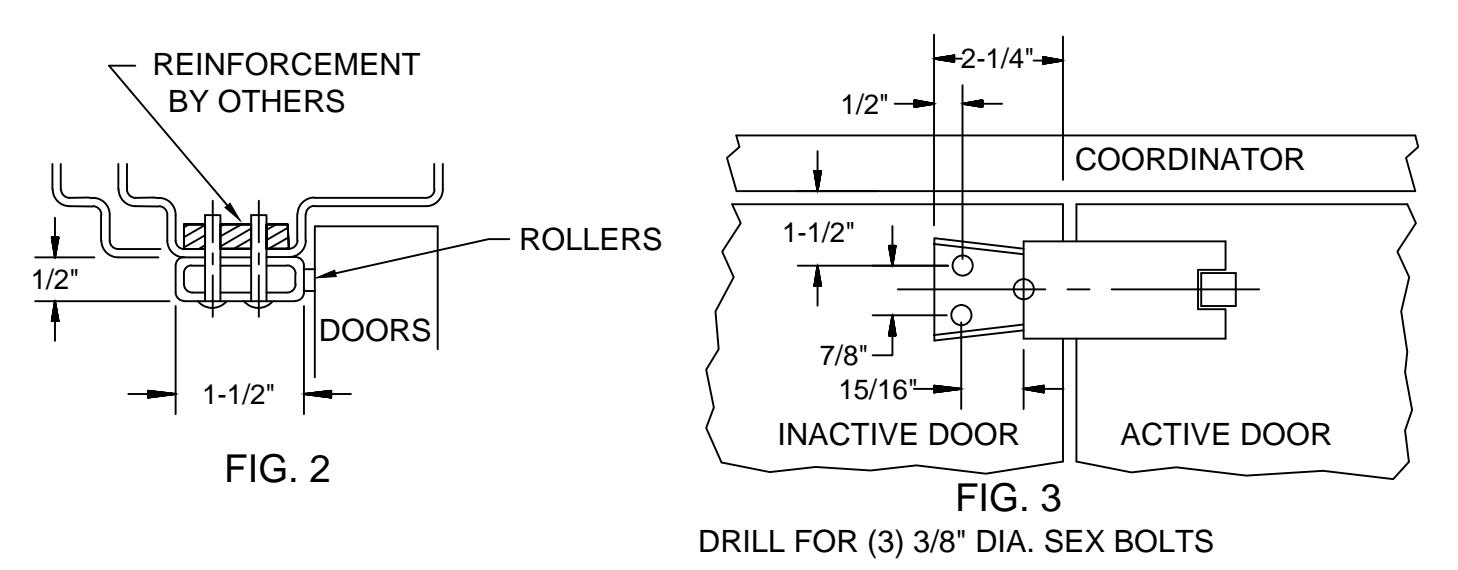

- 3. INSTALL CARRY BAR WHEN REQUIRED (FIG 3)
www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2019 ABH Mfg., Inc. printed in USA
720
3780-02.dwg
PAGE 1 OF 1 ISSUED 01-10-19
