3700 Series Wood Door Template 2-3-8in BS – T-LS00149-Rev02
Open the original PDF document
View PDF
DOOR TYPE: WOOD OR COMPOSITE, FLAT OR BEVELED
DOOR THICKNESS: 1 3/8"[35] - 2"[51]
LATCHBOLT FACEPLATE: SQUARE 1"[25] WIDTH DEADBOLT FACEPLATE: SQUARE 1"[25] WIDTH
BACKSET: 2 3/8"[60]
DIMENSIONS IN [] ARE IN MILLIMETERS
| HAGGE |
HAGER RESERVES THE RIGHT TO
MAKE DESIGN CHANGES WITHO NOTICE. CALL HAGER ENGINEE! AT 1-800-325-9995 FOR THE LATE: REVISION DATE OF TEMPLATE. |
|---|---|
|
COMPANIES
ST. LOUIS, MISSOURI |
PRIMARY DIMENSIONS SHOWN IN INCOMENSIONS IN [] ARE MILLIMETERS. |
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES,
| DRAWN | MRJ | 11/19/2007 | |||
|---|---|---|---|---|---|
| MATERIAL | ENG. APPR. | MAM | -12/05/2007 | ||
| Q.A. | |||||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° |
4, | |||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: +0.004" | ||||

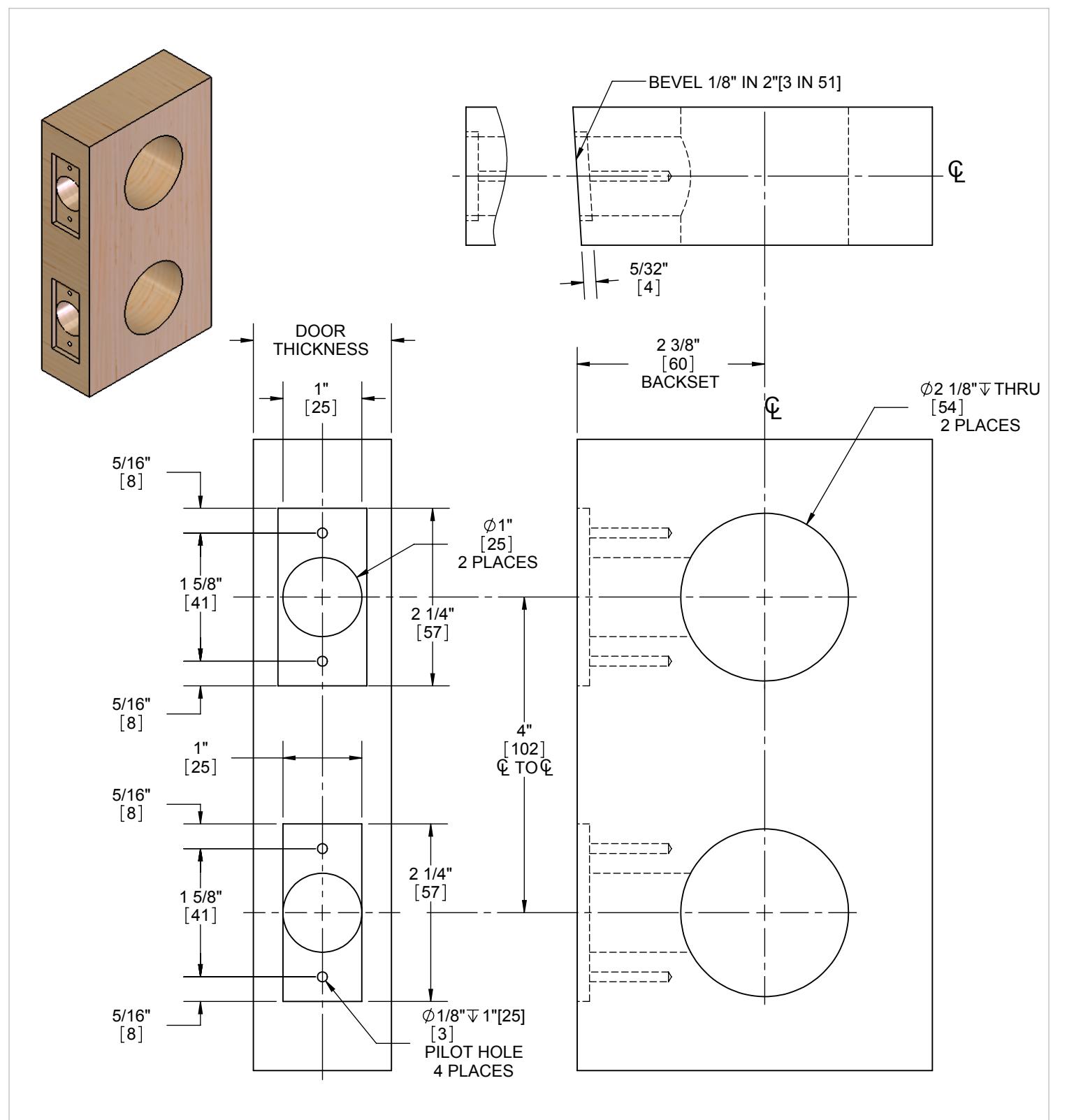

3700 WOOD DOOR PREP TEMP FOR 2-3/8" BACKSET
| SIZE | DWG. |
√o.
T-LS00149 |
02
REV. |
|
|---|---|---|---|---|
| SCAL | E:1:4 | WEIGHT: 0.85 | SHEET 1 | OF 1 |
