3700 Series Wood Door Template 2-3-4in BS – T-LS00150-Rev03
Open the original PDF document
View PDF

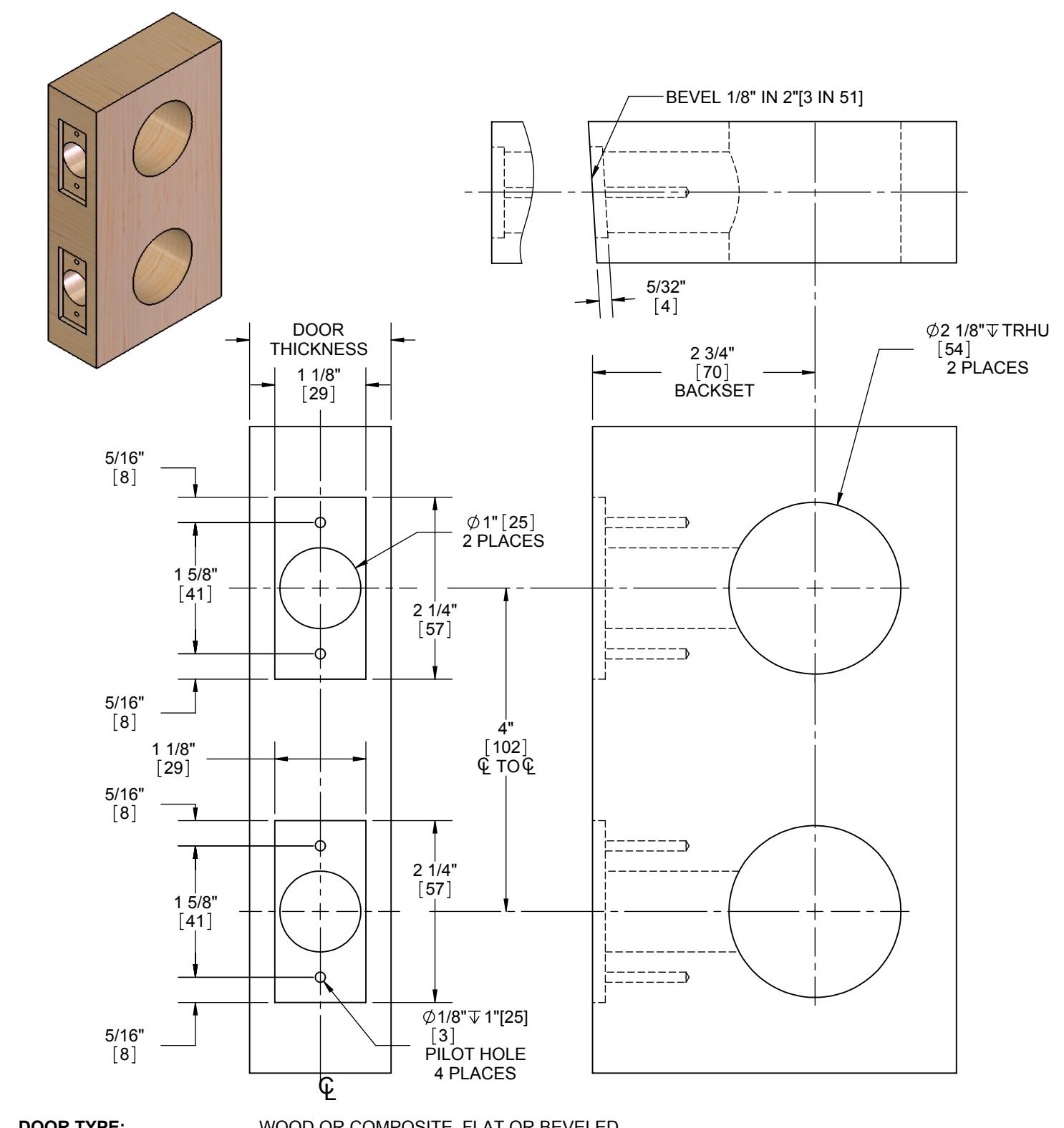

DOOR TYPE: WOOD OR COMPOSITE, FLAT OR BEVELED
DOOR THICKNESS: 1 3/8"[35] - 2"[51]
LATCHBOLT FACEPLATE: SQUARE 1 1/8"[29] WIDTH DEADBOLT FACEPLATE: SQUARE 1 1/8"[29] WIDTH
BACKSET: 2 3/4"[70]
DIMENSIONS IN [] ARE IN MILLIMETERS
|
HAGER RESERVES THE RIGHT TO
MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE. |
|
|---|---|
|
COMPANIES
ST. LOUIS. MISSOURI |
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS. |
| ENG. APPR. | MAM | 12/05/2007 | |||
|---|---|---|---|---|---|
| MATERIAL | Q.A. | ||||
| FINISH - |
TOLERANC
FRACTION ANGULAR |
||||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | ||||
DRAWN
MRJ
11/19/2007
3700 WOOD DOOR PREP TEMP FOR 2-3/4" BACKSET
| SIZE | DWG. |
√o.
T-LS00150 |
03 | |
|---|---|---|---|---|
| SCALE:1:4 | WEIGHT: 0.84 | SHEET 1 | OF 1 | |
