3700 Series RC Wood Door Template 2-3-8in BS – T-LS00155-Rev01
Open the original PDF document
View PDF
DOOR THICKNES: 1 3/8"[35] - 2"[51] LATCHBOLT FACEPLATE: 1/4"R, 1"[25] WIDTH
1/4"R, 1"[25] WIDTH DEADBOLT FACEPLATE:
BACKSET: 2 3/8"[60]
DIMENSIONS IN [] ARE IN MILLIMETERS 3700
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| ENG. APPR. | MAM | 12/05/2007 | |||
| MATERIAL | Q.A. | ||||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ±1° BEND: ±1° |
||||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | ||||
DRAWN
MRJ
11/19/2007

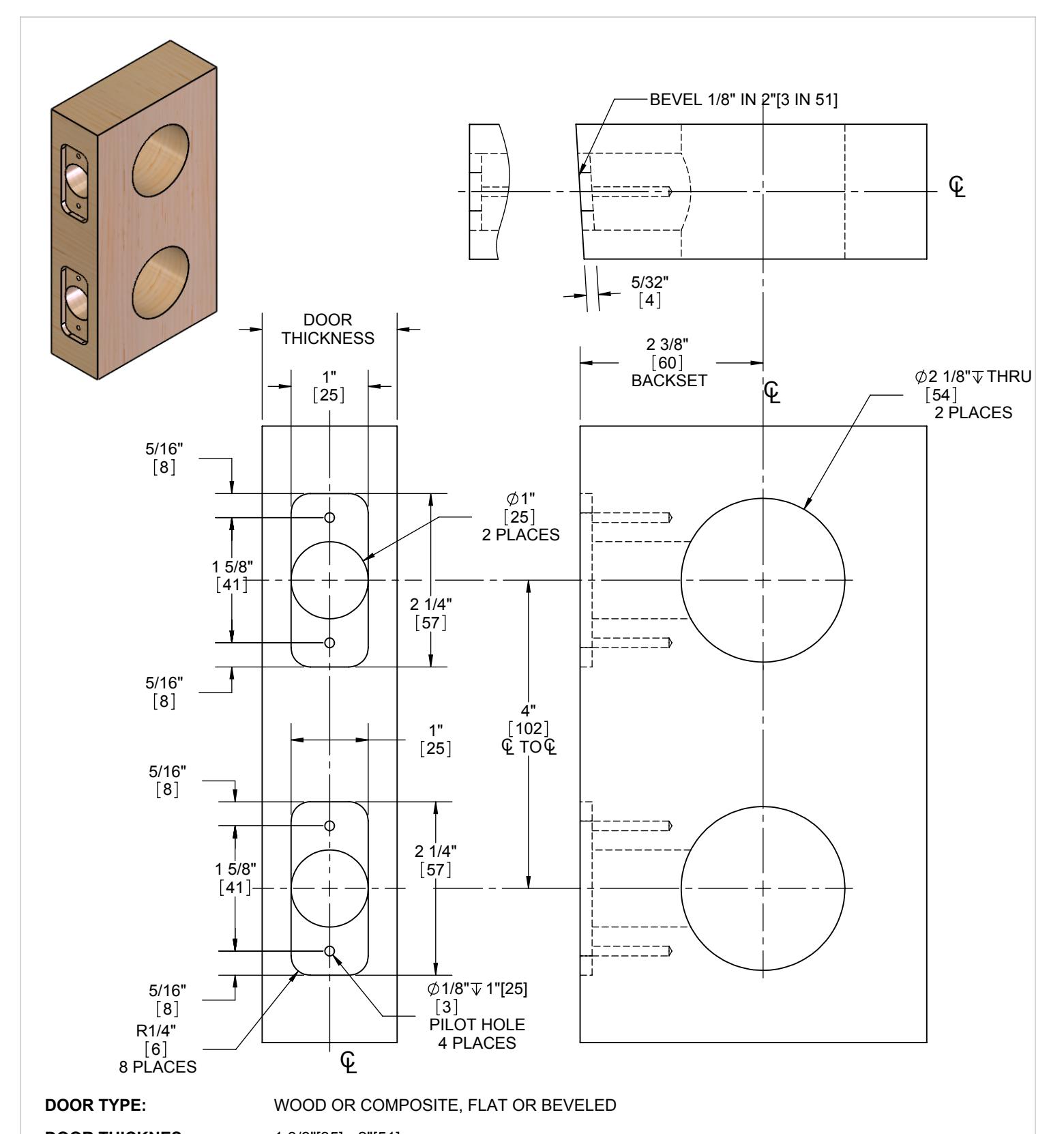

WOOD DOOR PREP TEMP FOR 2-3/8" BACKSET, ROUND CORNER OPTION
| SIZE | DWG. |
√O.
T-LS00155 |
O1 | |
|---|---|---|---|---|
| SCALE:1:4 | WEIGHT: 0.85 | SHEET 1 OF 1 | ||
