3600 Drive-in Latch Bolt Door Template – T-LS00328-Rev01
Open the original PDF document
View PDF
FACEPLATE: CIRCULAR DRIVE-IN
BACKSET: ADJUSTABLE FOR 2-3/4"[70] OR 2-3/8"[60]
DIMENSIONS IN [] ARE IN MILLIMETERS
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER COMPANIES. ANY REPRODUCTION INPART OR AS A WHOLE WITHOUT HAGER' THE WRITTEN PERMISSION OF MISSOURI HAGER COMPANIES IS PROHIBITED
|
HAGER RESERVES
THE RIGHT TO MAKE DESIGN |
||
|---|---|---|
|
CHANGES
WITHOUT NOTICE. |
||
| ı |
CALL HAGER
ENGINEERING AT 1-800-325-9995 |
ŀ |
|
FOR THE LATEST
REVISION DATE |
ŀ | |
| OF TEMPLATE. | ı |
| DRAWN | MRJ | 7/9/2008 | |||
| ENG. APPR. | MAM | - | |||
| MATERIAL | Q.A. | ||||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" |
||||
| DO NOT SCALE DRAWING | |||||

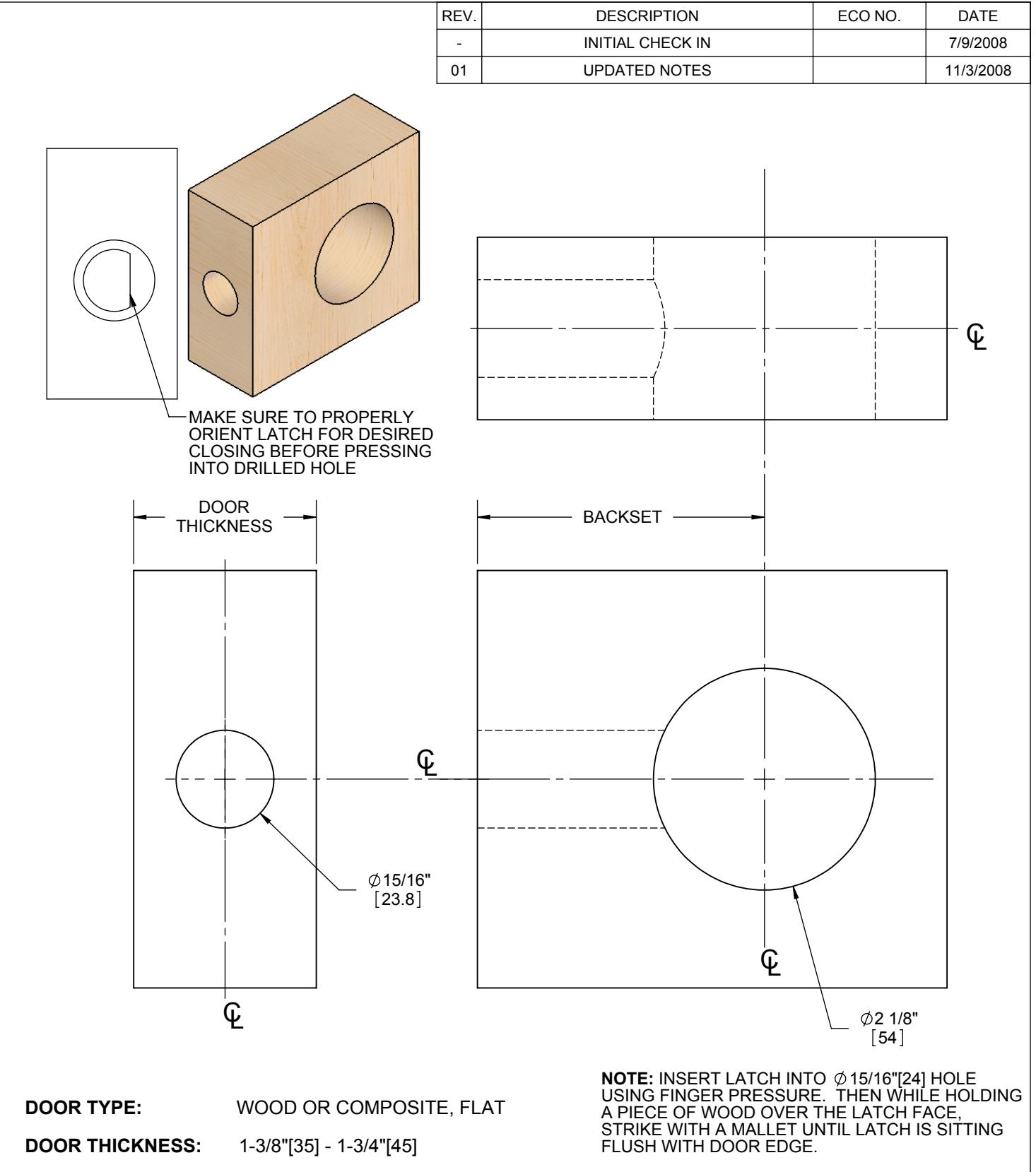

3600 DRIVE-IN LATCHBOLT DOOR PREP TEMPLATE
|
IZE
A |
DWG. I | T-LS00328 | 01 | ||
|---|---|---|---|---|---|
| CAL | E:1:2 | WEIGHT: 0.43 | SHEET | [ 1 OF 1 |
