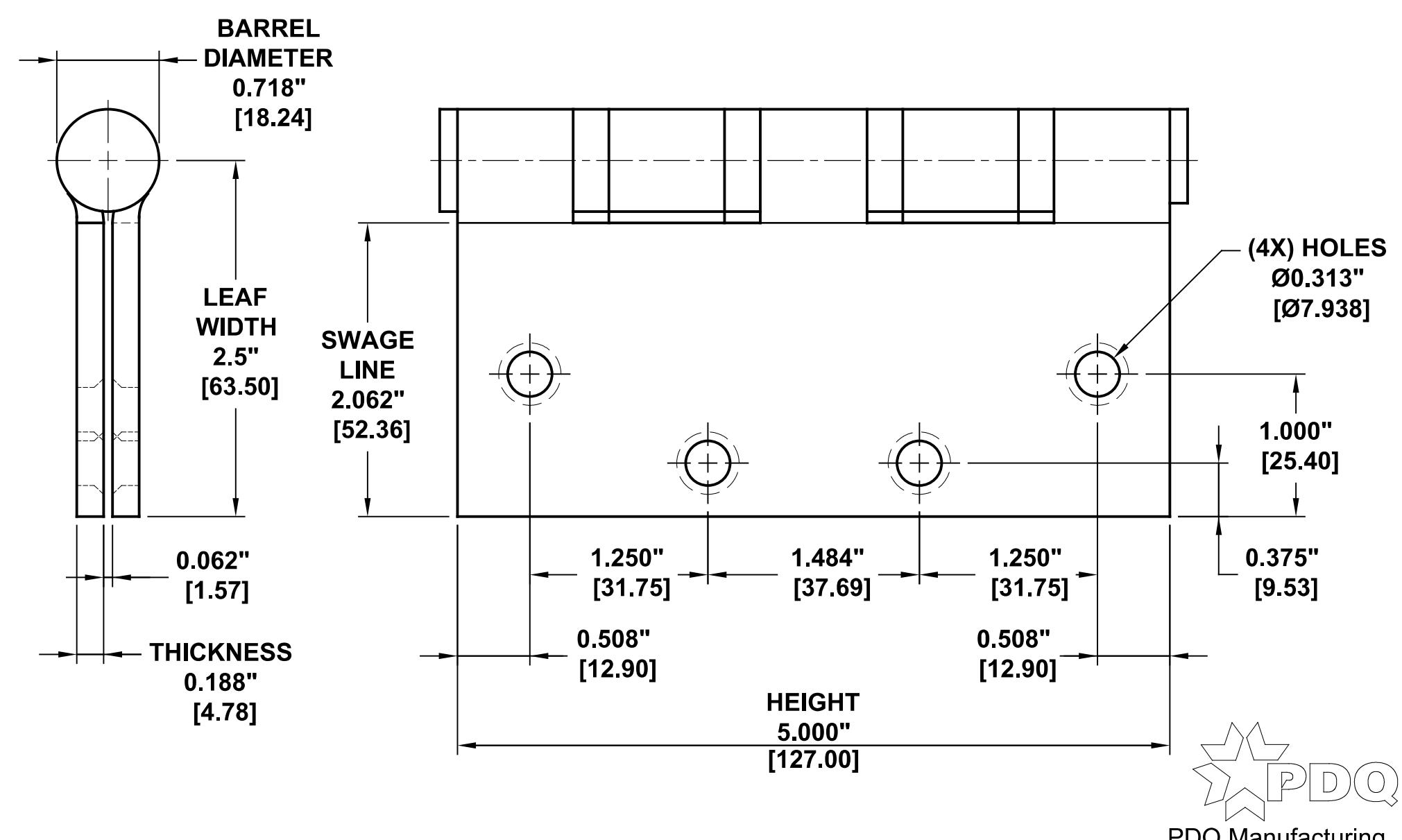

359307 R0 5050 4 BALL BEARING HINGE

Open the original PDF document

View PDF

TEMPLATE: 359307

REV. 0 5-26-20

NOT TO SCALE

NOTES:

  • 1. DIMENSIONS IN INCHES [MM]
  • 2. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT TEMPLATE REVISION AT WWW.PDQLOCKS.COM

PDQ Manufacturing 2230 Embassy Dr. Lancaster, PA 17603 833-273-7832

833-2-PDQTECH www.pdglocks.com
