359304 4545 2 BALL BEARING HINGE
Open the original PDF document

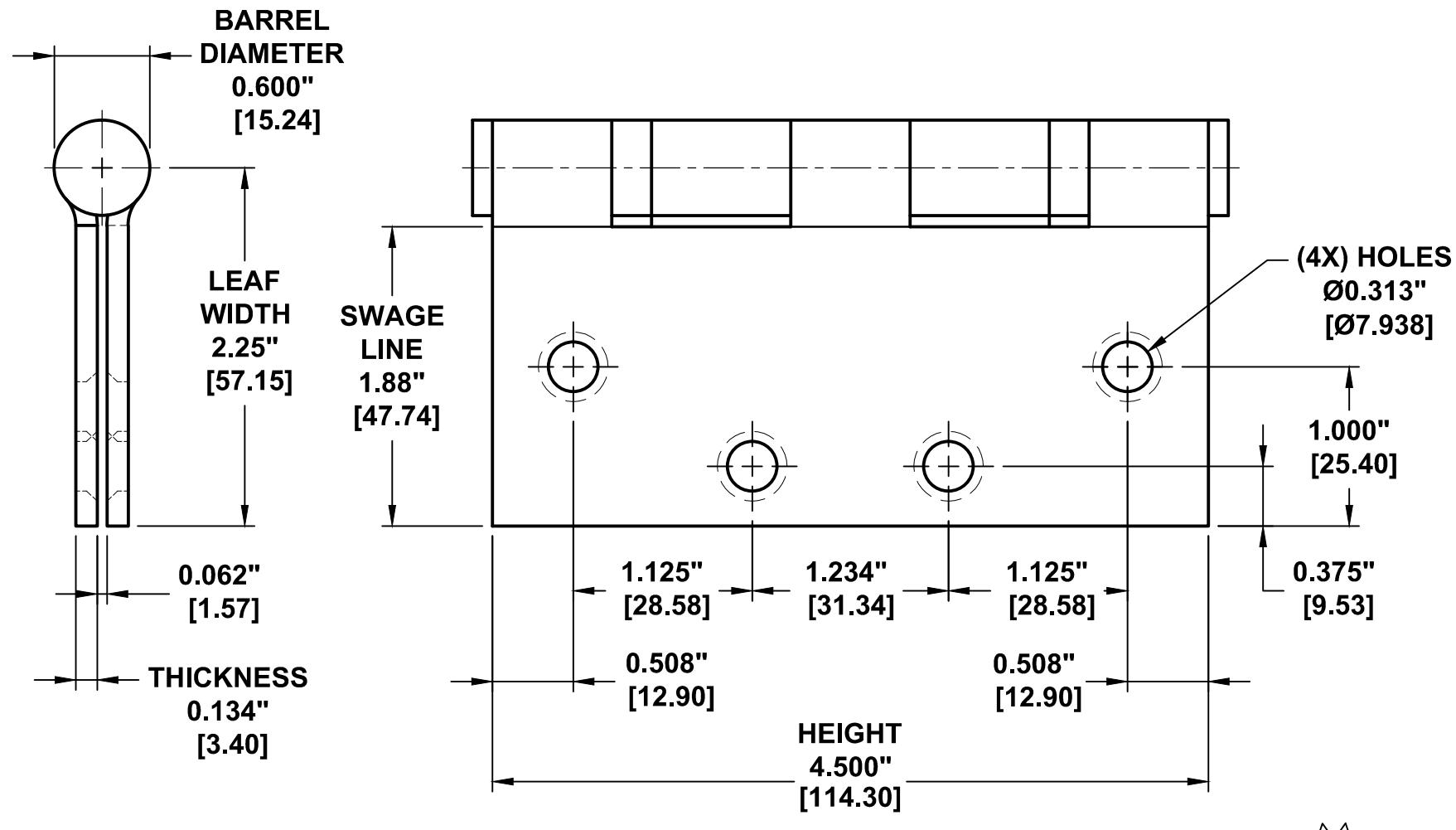

View PDF4545 2 BALL BEARING HINGE FULL MORTISE TEMPLATE 4-1/2" X 4-1/2" STANDARD DUTY HINGE MODELS
TEMPLATE: 359304 REV. 0 07-23-15
NOT TO SCALE
NOTES:
- 1. DIMENSIONS IN INCHES [MM]
- 2. ALWAYS CHECK PDQ WEBSITE FOR THE MOST RECENT TEMPLATE REVISION AT WWW.PDQLOCKS.COM
PDQ Manufacturing 2754 Creek Hill Rd. Leola, PA 17540 800-441-9692
Fax: 717-656-6892 www.pdqlocks.com
