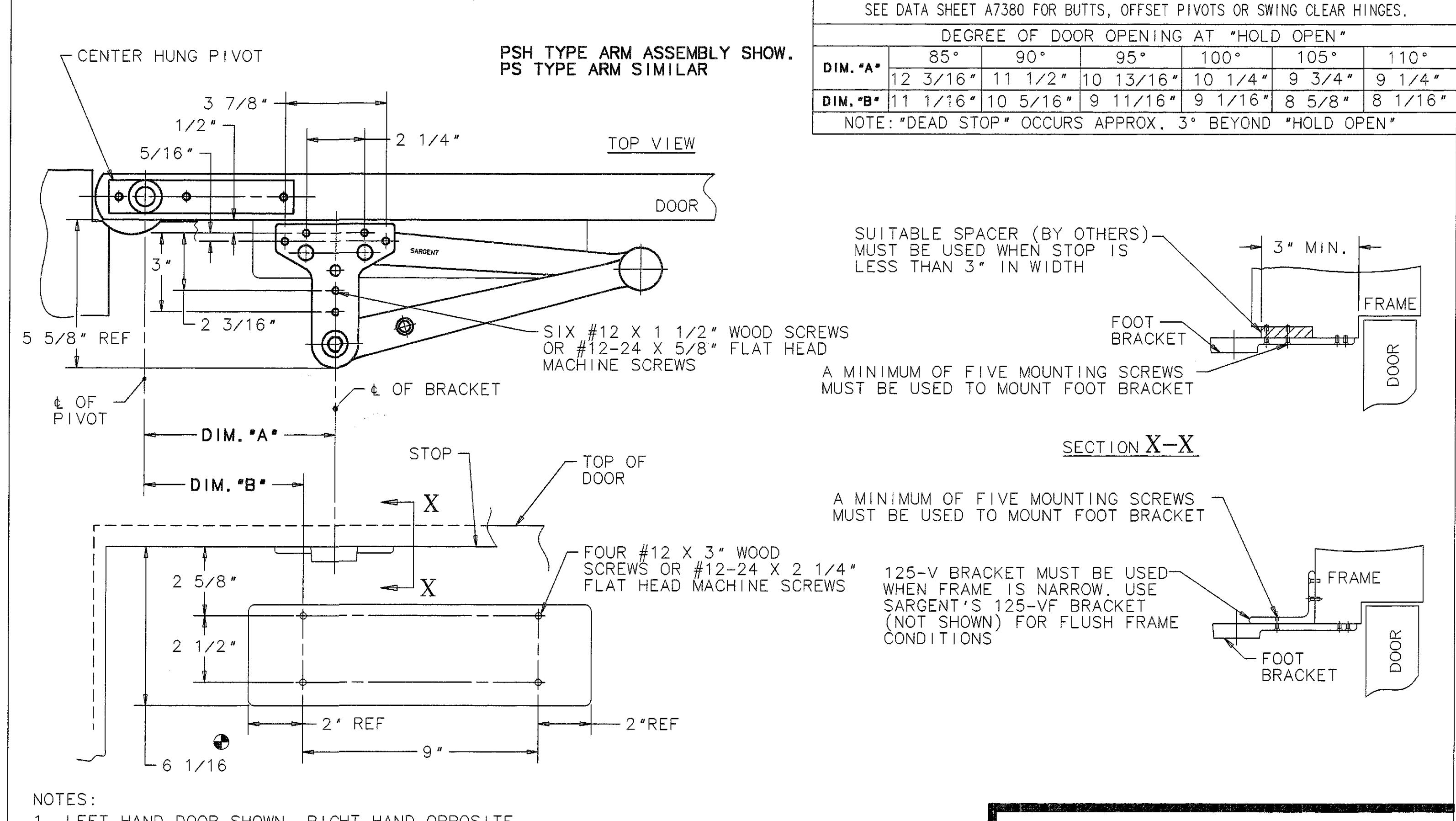

351 Series Closer x ‘PS & PSH’ Arms (center hung pivot)
Open the original PDF document
View PDF
- 1. LEFT HAND DOOR SHOWN, RIGHT HAND OPPOSITE.
- 2. 12 GAGE MIN. REINFORCEMENT REQUIRED FOR METAL DOORS AND FRAMES.
- 3. SPACE REQUIRED TO MOUNT CLOSER ON TOP RAIL. IF SPACE IS LESS THAN SHOWN USE 351-D DROP PLATE, SEE DATA SHEET A6745 FOR DETAILES.
| SARGENT MANUFACTURING COMPANY | NEW HAVEN, CONN. 06511 |
|---|---|
| JEANY DUTY ARM ADDITOATIONS _ | JANUARY, 00 |
| TEMPLET NO. A7381 A |
