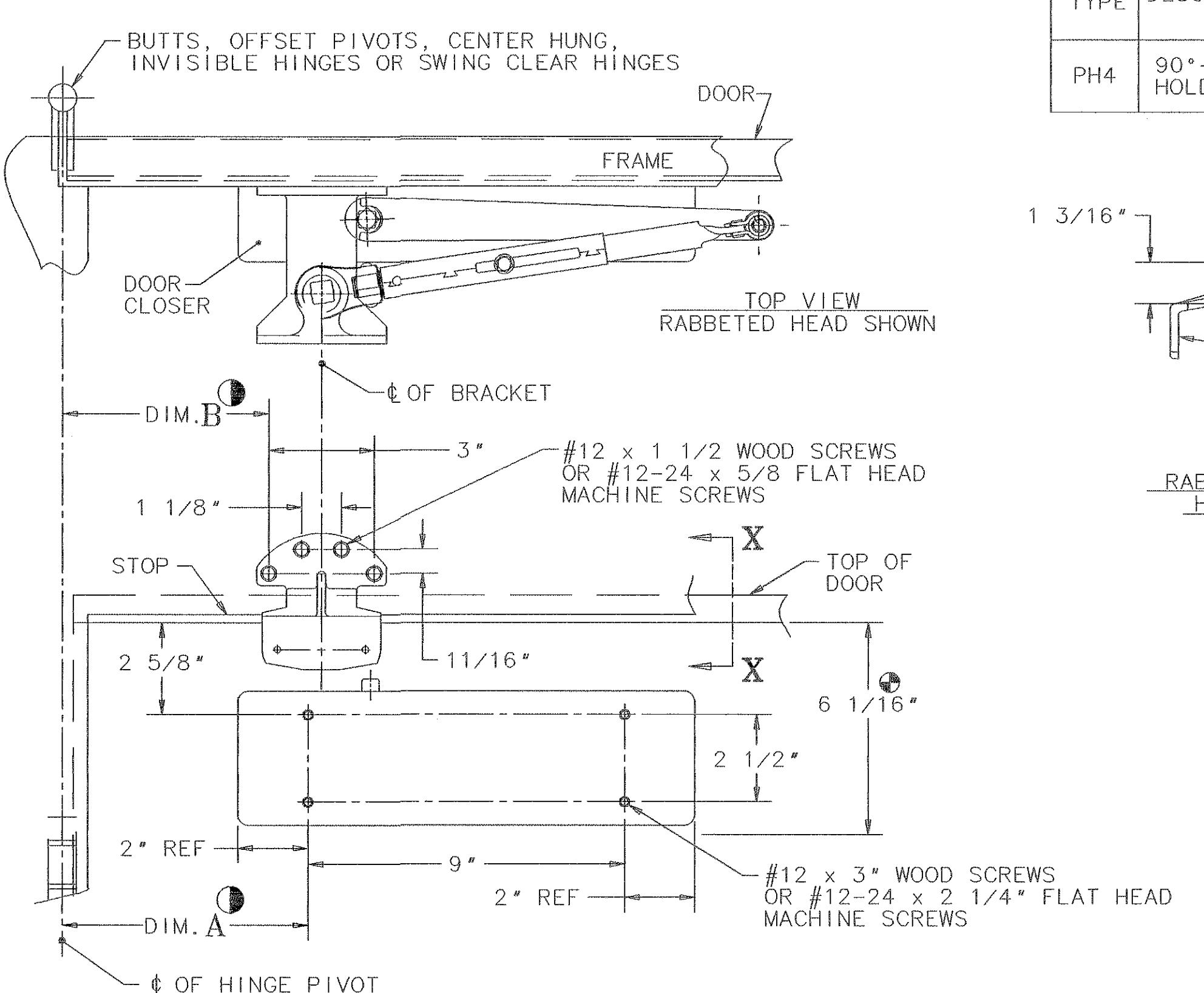

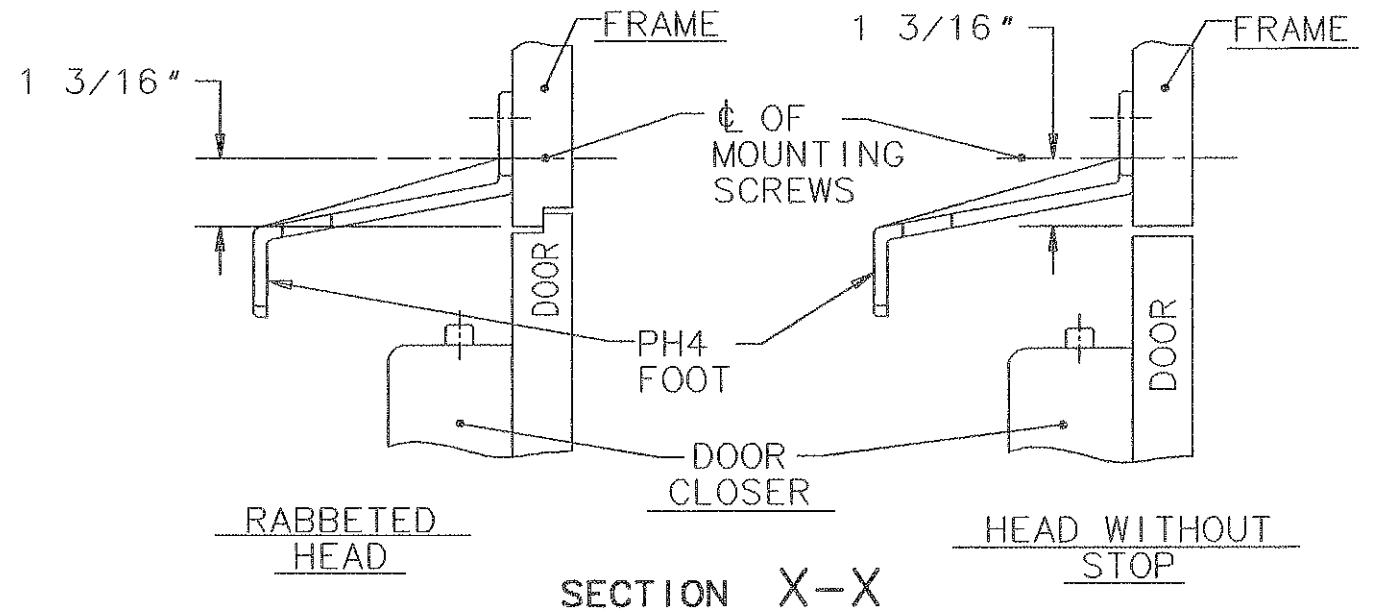

351 Series Closer x PH4 Parallel Arm Application
Open the original PDF document
View PDF
| IMPORTANT: USE ALTERNATE MOUNTING IF DOOR CAN OPEN BEYOND LIMITS SHOWN FOR STANDARD MOUNTING | |||||||
|---|---|---|---|---|---|---|---|
|
ARM
TYPE |
DESCRIPTION | STANDARD MOUNTING | ALTERNATE MOUNTING | ||||
| DIM. |
MAX. DOOR
OPENING |
DIM. |
MAX. DOOR
OPENING |
||||
| PH4 |
90°-180°
HOLDER ARM |
9 7/8" | 8 3/4" | 110° | 7 " | 5 7/8" | 180° |
- SPACE REQUIRED TO MOUNT CLOSER ON RAIL. IF SPACE IS LESS THAN SHOWN USE 351-D DROP BRACKET. (SEE DATA SHEET A6745)
- 3-THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.
- (2)- LEFT HAND DOOR SHOWN. RIGHT HAND OPPOSITE.
- 12 GUAGE MIN. REINFORCEMENT REQUIRED FOR METAL DOORS & FRAMES.
| SARGENT MANUFACTURING COMPANY | NEW HAVEN, CONN. 06511 |
|---|---|
|
DATA SHEET: 351 SERIES
CLOSER x PARALLEL ARM APPLICATION-PH4 ARM |
SEPT. 99 |
