351 Series Closer x ‘O’ Standard Arm Application
Open the original PDF document
View PDF| IMPORTANT: USE ALTERNATE MOUNTING IF DOOR CAN OPEN BEYOND LIMITS SHOWN FOR STANDARD MOUNTING | |||||
|---|---|---|---|---|---|
|
ARM
TYPE |
MOUNTING |
MAX. DOOR
OPENING |
DIM. | DIM. | |
|
REGULAR
ARM NO HOLDER |
STANDARD | 120° | 8 3/16 * | 11 7/16" | |
| ALTERNATE | 160° | 6 13/16* | 10 1/16* | ||
- 3-F BUTT, FRAME AND WALL CONDITIONS PERMIT, CLOSER WILL ALLOW DOOR TO OPEN 180°.
- 2 RIGHT HAND DOOR SHOWN. LEFT HAND OPPOSITE.
- 1-12 GUAGE MIN. REINFORCEMENT REQUIRED FOR METAL DOORS & FRAMES.
- 5-S351-A MOUNTING PLATE MAY BE USED FOR DOOR WITH NARROW TOP RAIL. (SEE DATA SHEET A6772).
- 4-CTHIS DIMENSION IS TAKEN FROM HINGE LEDGE OF DOOR FOR INVISIBLE HINGES.
| SARGENT MANUFACTURING COMPANY | NEW HAVEN, CONN, 06511 |
|---|---|
|

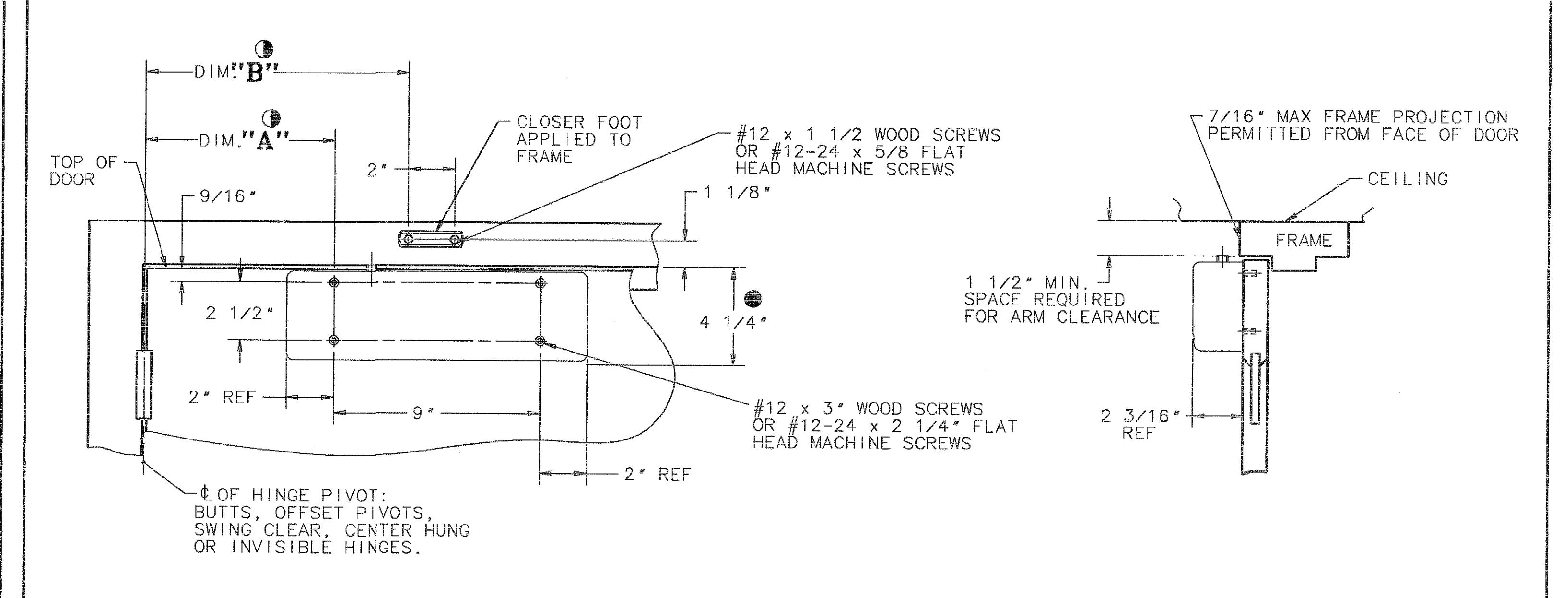

DATA SHEET: 351
SERIES CLOSER x STANDARD ARM |
effective date OCT 00 |
| APPLICATION "O" ARM | TEMPLET NO. A6762 E |
