351 Series Closer x Hold Open Fusible Link Application x ‘F’ Standard Arm
Open the original PDF document
View PDF| IMPORTANT: USE ALTERNATE MOUNTING IF DOOR CAN OPEN BEYOND LIMITS SHOWN FOR STANDARD MOUNTING | ||||
|---|---|---|---|---|
| ARM TYPE | MOUNTING |
MAX. DOOR
OPENING |
DIM. | DIM. |
|
HOLD OPEN
FUSIBLE LINK |
STANDARD | 110° | 8 3/16" | 11 7/16 |
| ALTERNATE | 135° | 6 13/16* | ||
- 5-5351-A MOUNTING PLATE MAY BE USED FOR DOOR WITH NARROW TOP RAIL. SEE DATA SHEET A6772
- 4-FUSIBLE LINK ARM IS HANDED AND MUST BE THE SAME HAND AS DOOR.
- 3-LEDGE OF DOOR FOR INVISIBLE HINGES.

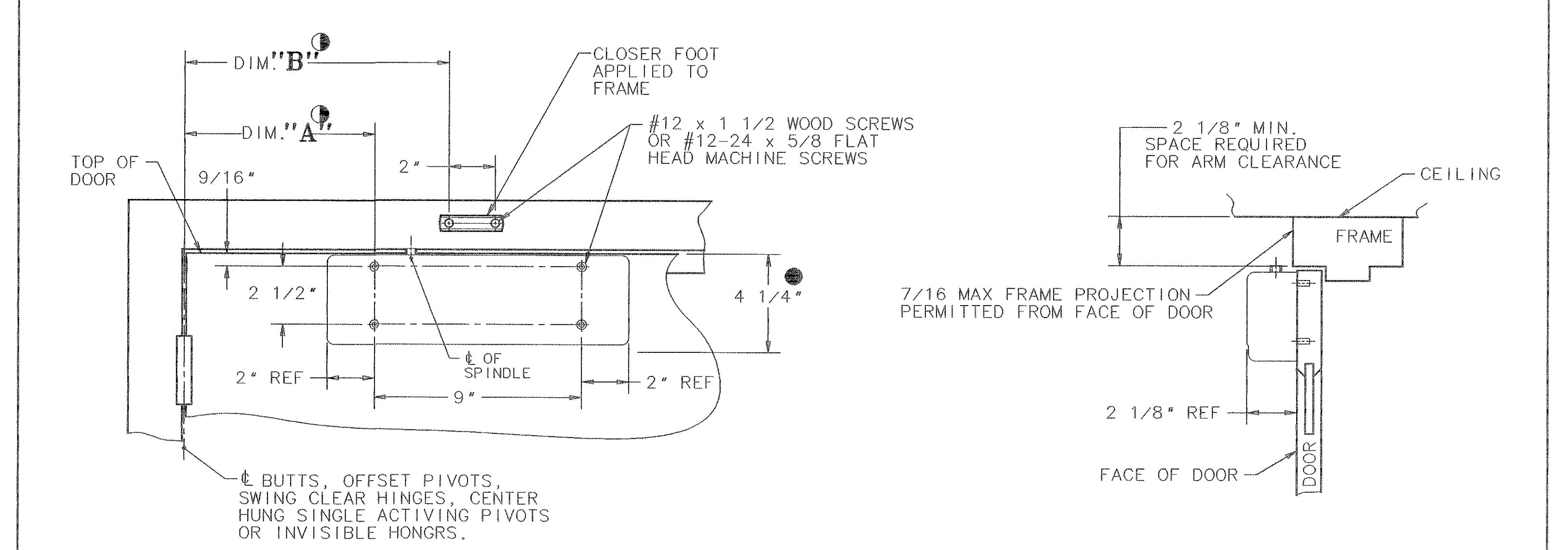

SARGENT MANUFACTURING COMPANY DATA SHEET: 351 SERIES CLOSER × STANDARD ARM HOLD OPEN FUSIBLE LINK APPLICATION - "F" ARM NEW HAVEN, COHN. 06511 EFFECTIVE DATE SEPT. 99 TEMPLET NO. A7336 A
2 — RIGHT HAND DOOR SHOWN. LEFT HAND OPPOSITE. 12 GUAGE MIN. REINFORCEMENT REQ'D. FOR METAL DOORS & FRAMES.
