351 Series Closer x ‘H’ Standard Arm Application
Open the original PDF document
View PDF|

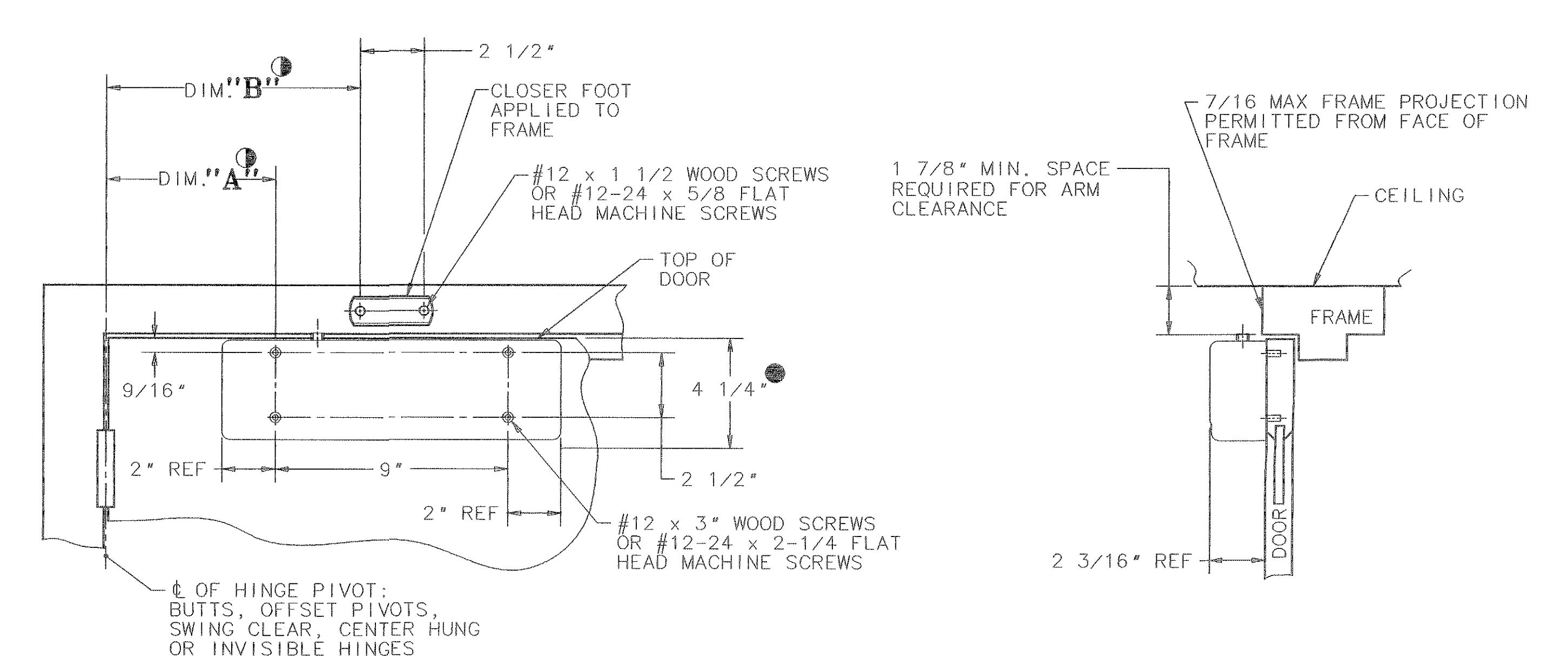

IMPORTANT: USE ALTERNATE MOUNTING IF DOOR CAN
OPEN BEYOND LIMITS SHOWN FOR STANDARD MOUNTING |
|||||
|---|---|---|---|---|---|
|
ARM
TYPE |
MOUNTING |
MAX. DOOR
OPENING |
DIM.
A |
DIM.
B |
|
|
"H"
HOLDER ARM |
STANDARD | 110° | 9 1/2' | 12 3/4" | |
| ALTERNATE | 160° | 6 1/2′ | 9 3/4* | ||
3-F BUTT, FRAME AND WALL CONDITIONS PERMIT, CLOSER WILL ALLOW DOOR TO OPEN 180°.
(2)- RIGHT HAND DOOR SHOWN. LEFT HAND OPPOSITE.
1-12 GUAGE MIN. REINFORCEMENT REQUIRED FOR METAL DOORS & FRAMES.
351-A MOUNTING PLATE MAY BE USED FOR DOOR WITH NARROW TOP RAIL. SEE DATA SHEET A6772.
4-THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.
| SARGENT MANUFACTURING COMPANY | NEW HAVEN, CONN. 06:511 |
|---|---|
|
DATA SHEET: 351
SERIES CLOSER x STANDARD ARM |
SEPT. 99 |
| APPLICATION - "H" ARM | TEMPLET NO. A732.7 B |
