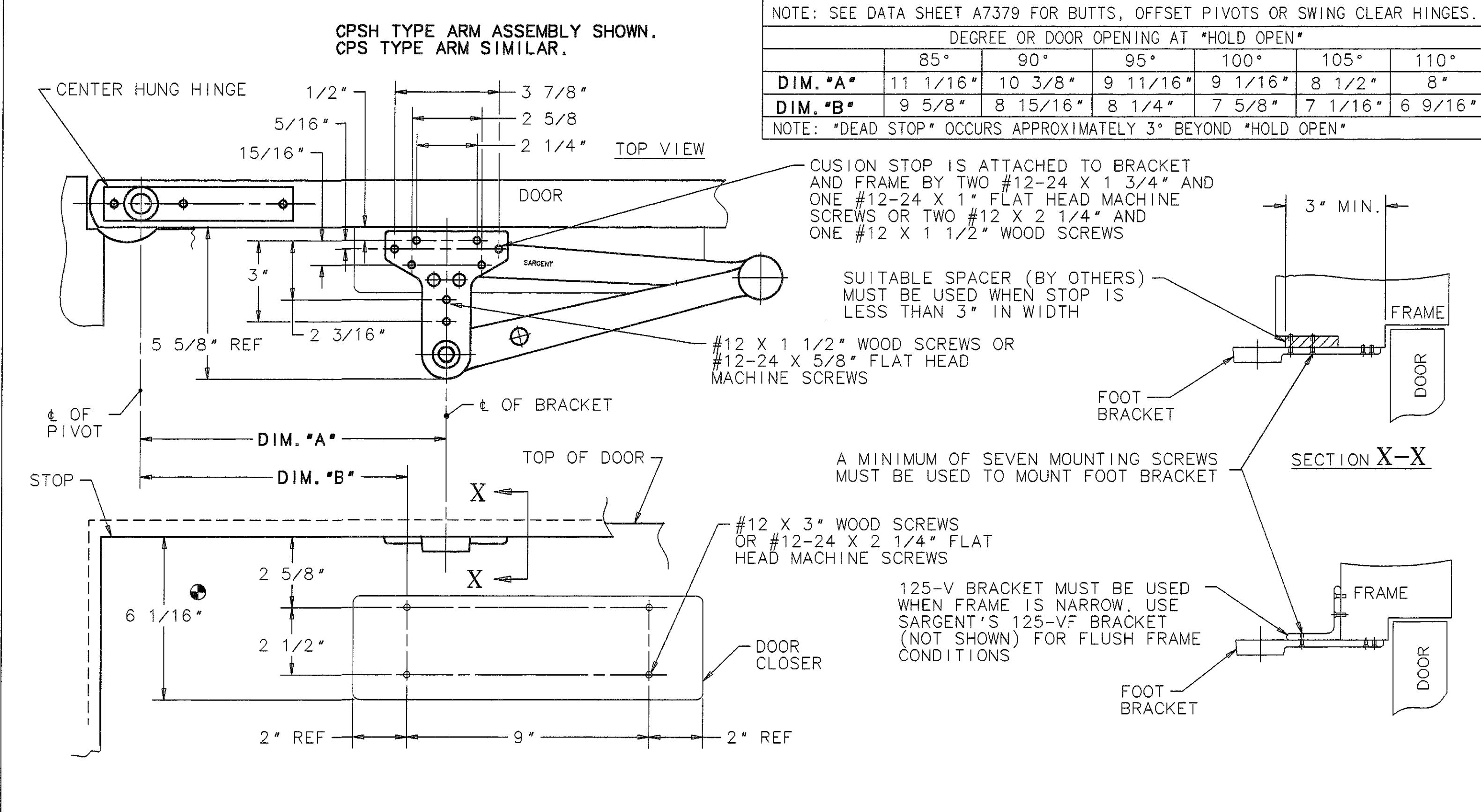

351 Series Closer x ‘CPS & CPSH’ Arms (center hung pivot)
Open the original PDF document
View PDF
NOTES:
- 1. LEFT HAND DOOR SHOWN. RIGHT HAND OPPOSITE.
- 2. 12 GAGE MIN. REINFORCEMENT REQUIRED FOR METAL DOORS AND FRAMES.
- 3. SPACE REQUIRED TO MOUNT CLOSER ON TOP RAIL. IF SPACE IS LESS THAN SHOWN USE 351-D DROP PLATE. SEE DATA SHEET A6745 FOR DETAILES.
| SARGENT MANUFACTURING COMPANY | NEW HAVEN, CONN. 06511 |
|---|---|
|
DATA SHEET: 351 SERIES DOOR
CLOSERS.PARALLEL HEAVY DUTY ARM |
EFFECTIVE DATE JANUARY. 00 |
| APPLICATIONS - CPS & CPSH ARMS (CENTER HUNG PIVOTS) | TEMPLET NO. A7388 A |
