3400 Series Metal Door Template – T-LS00183-Rev03
Open the original PDF document
View PDF
DOOR THICKNESS: 1 3/8"[35] - 2"[51]
FACEPLATE: SQUARE 1 1/8"[29] WIDTH
BACKSETS: 2 3/4"[70] STANDARD, 2 3/8"[60] OPTIONAL, 5"[127] OPTIONAL
DIMENSIONS IN [] ARE IN MILLIMETERS
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
|
MATERIAL
Material
|
||
| FINISH - |
TO
FR/ |
|
| DO NOT SCALE DRAWING | TW | |
MRJ 12/14/2007 IG. APPR. DLERANCES: ACTIONAL: ±0.015" NGULAR: MACH: ± 1° BEND: ±1 VO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004"

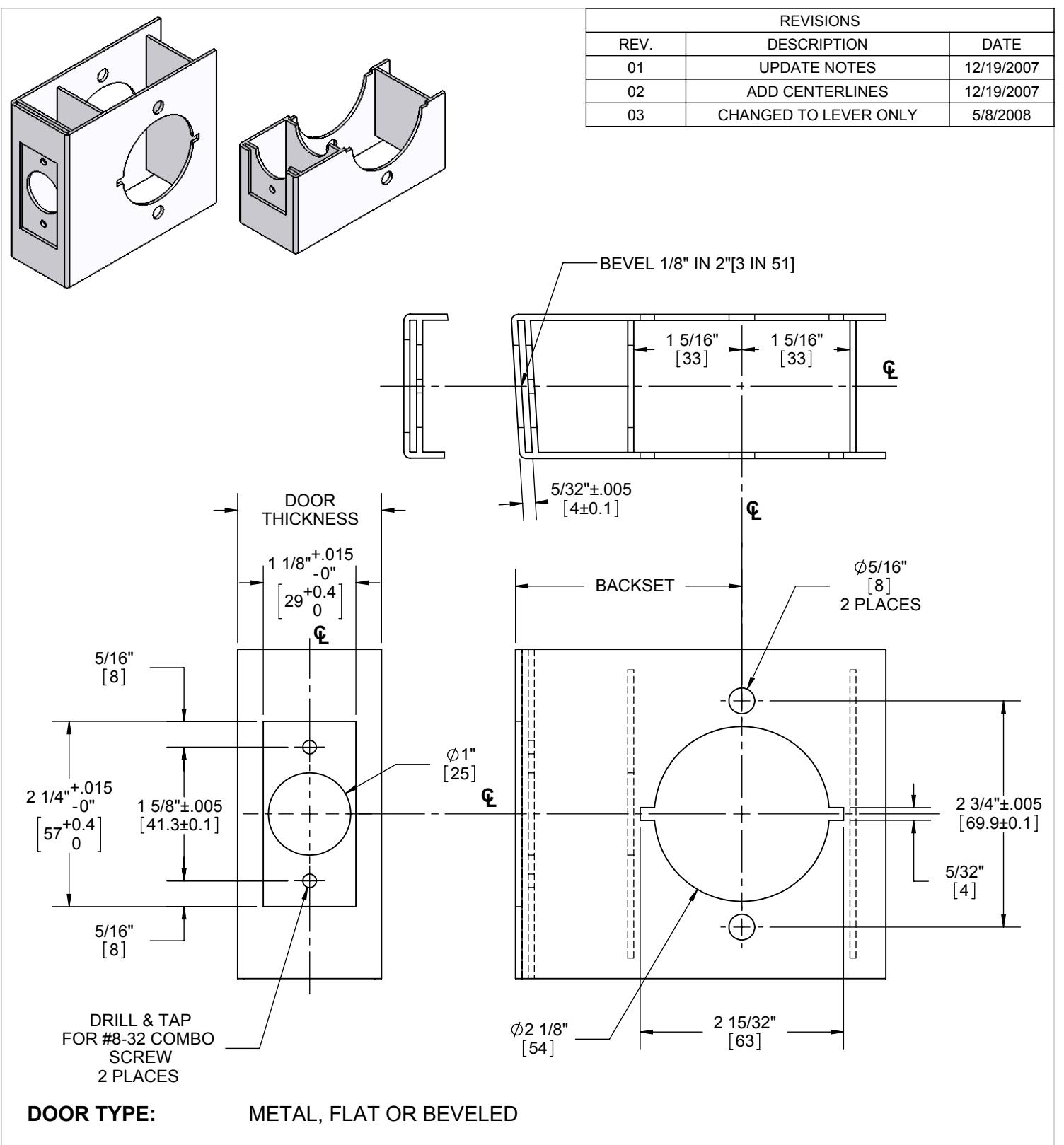

3400 METAL DOOR PREP TEMPLATE (LEVER STYLE)
| • | SIZE | DWG. | NO. T-LS00183 | 03 | |
|---|---|---|---|---|---|
| SCAL | E:1:2 | WEIGHT: 0.13 | SHEET 1 | OF 1 |
