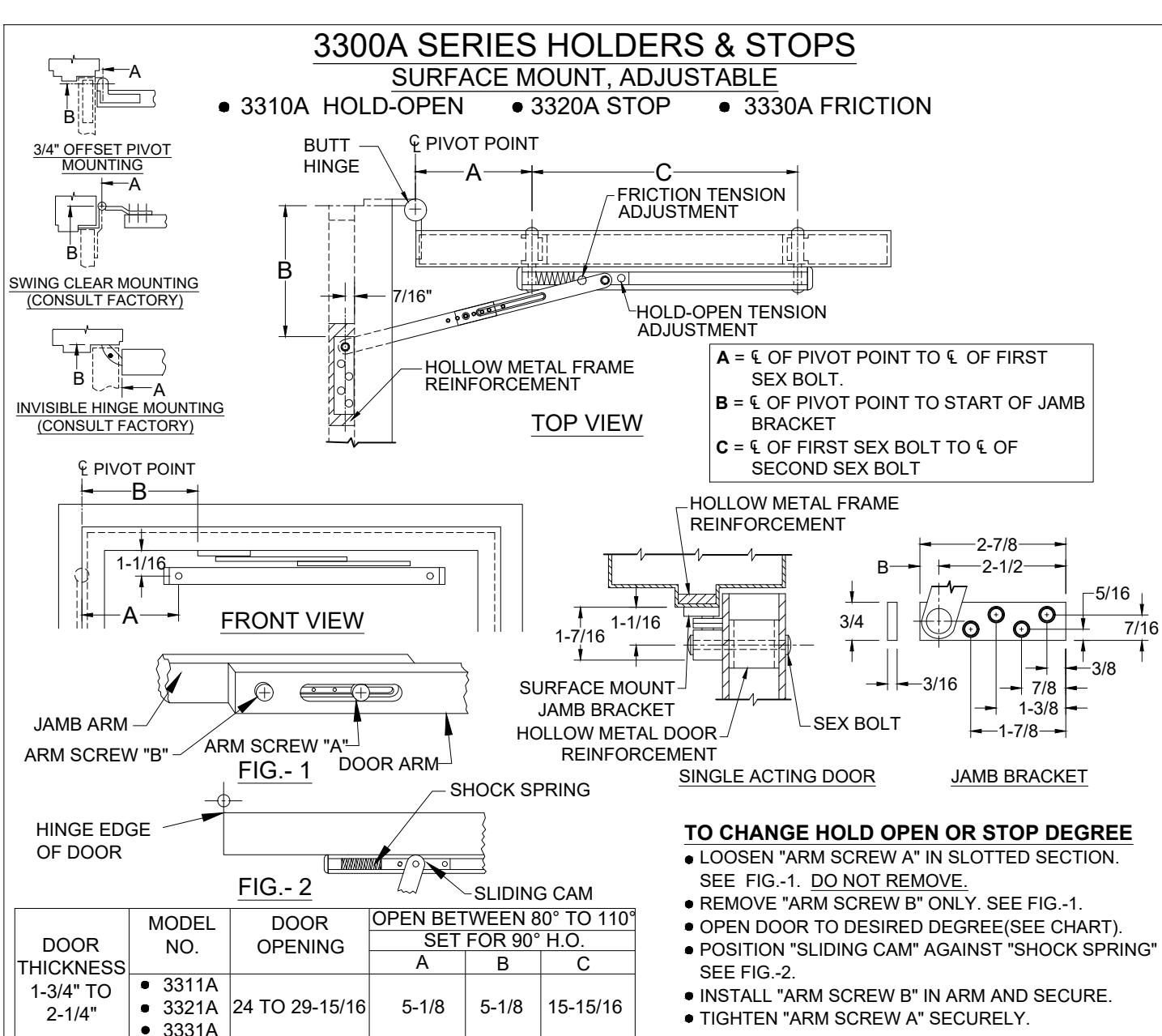

3300A – Template
Open the original PDF document
View PDF
| DOOR | MODEL | DOOR | OF LIN BLIWLLIN 60 TO THE | |||
|---|---|---|---|---|---|---|
| NO. OPENING | SET FOR 90° H.O. | |||||
| THICKNE | 0. 2 | Α | В | С | ||
| 1-3/4" TO | • 3311A | |||||
| 2-1/4" | - | | • 3321A | 24 TO 29-15/16 | 5-1/8 | 5-1/8 | 15-15/16 |
| • 3331A | ||||||
| HINGES | G | • 3312A | ||||
| \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ \ | • | • 3322A | 30 TO 35-15/16 | 8-11/16 | 6-1/2 | 17-13/16 |
| 3/4" |
|
|||||
| OFFSET | т | • 3313A | ||||
| PIVOTS | • 3323A | 36 TO 42 | 13-7/16 | 7-5/8 | 19-9/16 | |
| | 110010 | , | • 3333A | ||||
| SCREW DETAIL | ||||||
|---|---|---|---|---|---|---|
| QTY | WOOD | METAL | ||||
| JAMB | 4 |
#10 x 1-1/2" FLAT HEAD,
UNDER CUT WOOD SCREW |
#10-32 x 1/2" FLAT HEAD
MACHINE SCREW |
|||
| DOOR | 2 | #10-32 x 1-1/2" TRUSS HEAD & 5/16" DIA. SEX BOLT | ||||
|
ARM
SCREW (INSTALLED) |
2 |
10-32 x 1/4" PHILLIPS PAN HEAD MACHINE
SCREW WITH NYLOCK |
||||
CAUTION:
ARM SCREW "B" MUST BE INSTALLED & BOTH SCREWS "A" AND "B" SECURED OR UNIT WILL FAIL TO HOLD POSITION
NOTES:
- 1. REVERSIBLE/ NON HANDED
- 2. FOR SINGLE ACTING DOORS ONLY
- 3. ALL DRILLING & TAPPING TO BE DONE IN FIELD.
- 4. ALWAYS REQUEST LATEST TEMPLATE/ DRAWING FOR NEW INSTALLATIONS.
- 5. ALL DIMENSIONS ARE IN INCHES.
- 6. DRAWING IS NOT TO SCALE
3300A-04.DWG
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc.
1222 Ardmore Ave., Itasca, IL 60143
630.875.9900; FAX 800.9FAXABH (932.9224)
© 2021 ABH Mfg., Inc. printed in USA
1 OF 1 REVISED 05-25-21
3300A
