3300A & 4400 Hold Open Conversion Kit and Tension Adjustment Template
Open the original PDF document

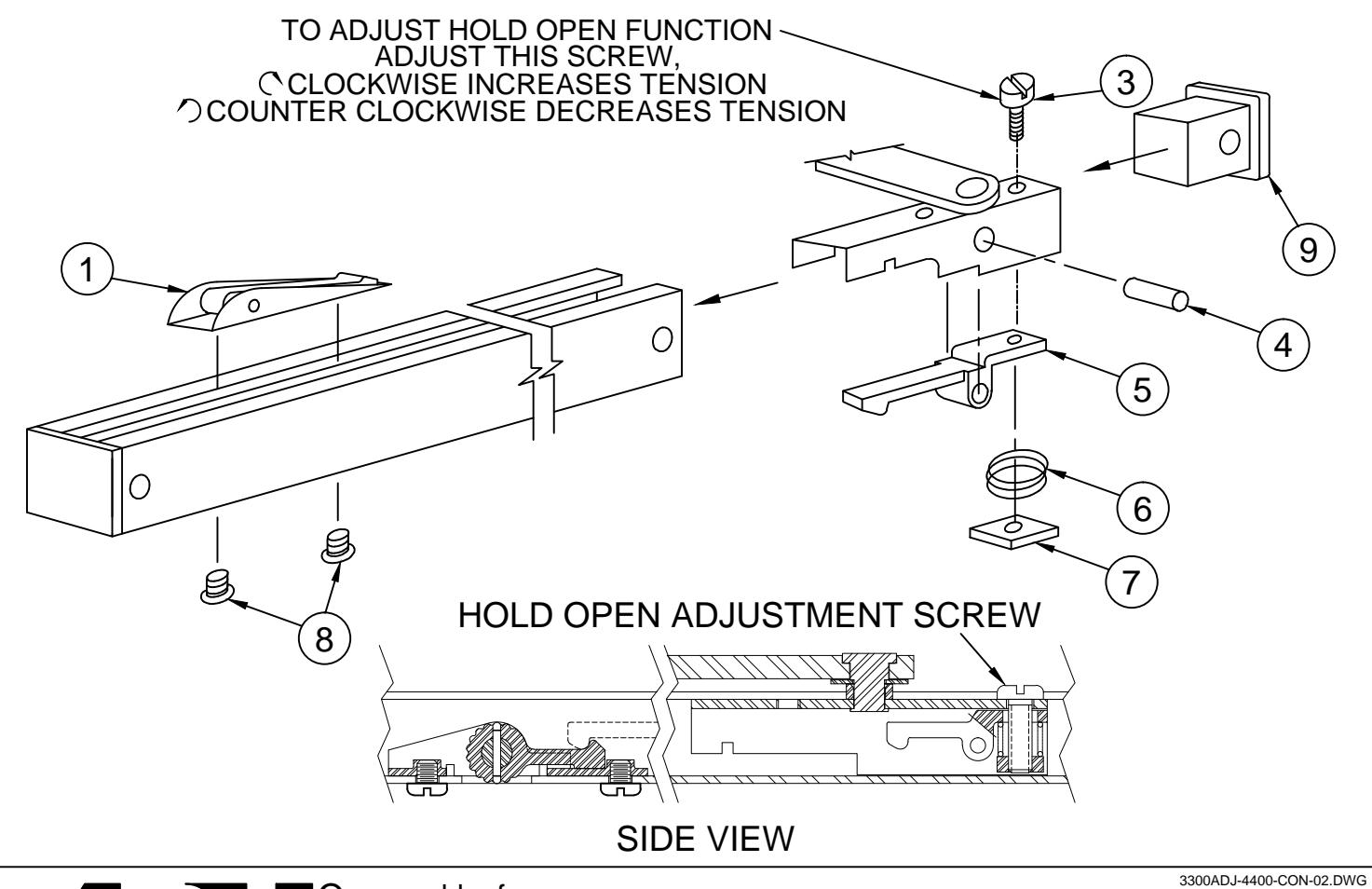

View PDF| CONVERSION PART LIST FOR MODELS 3300ADJ/4400 | ||
|---|---|---|
| ITEM | QTY | DESCRIPTION |
| 1 | 1 | CHANNEL HOLD-OPEN ASSEMBLY |
| 2 | N/A | |
| 3 | 1 | HOLD-OPEN TENSION SCREW-L.H. THREAD |
| 4 | 1 | 3/16 DIA. X .940 LONG PIN |
| 5 | 1 | CAM HOLD-OPEN LEVER |
| 6 | 1 | HOLD-OPEN TENSION SPRING |
| 7 | 1 | HOLD-OPEN TENSION PLATE |
| 8 | 2 | 10-32 X 1/4" SCREWS |
| 9 | 0 | END PLUG (NOT SUPPLIED) |
3300ADJ/4400 HOLD-OPEN CONVERSION TO DISASSEMBLE REMOVE END PLUGFROM NON-SPRING END ONLY. INSTALLED UNITS MUST BE REMOVED FROM DOOR
® www.abhmfg.com
E-mail: abhinfo@abhmfg.com Architectural Builders Hardware Mfg., Inc. 1222 Ardmore Ave., Itasca, IL 60143 630.875.9900; FAX 800.9FAXABH (932.9224)
© 2018 ABH Mfg., Inc. printed in USA
3300ADJ/4400 H.O. KIT PAGE 1 OF 1 REVISED 05-30-18
