DOOR THICKNESS: 1 3/8"[35] - 1 3/4"[45]
FACEPLATE: 1/4"R[6.4], 1 1/8"[29] WIDTH STANDARD, 1/4"R[6.4], 1"[25] WIDTH OPTIONAL
BACKSETS : ADJUSTABLE FOR 2 3/4"[70] AND 2 3/8"[60]
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS. | |
| DRAWN | MRJ | 7/29/2008 | ĺ | ||
|---|---|---|---|---|---|
| ENG. APPR. | - | - | |||
| MATERIAL | Q.A. | ĺ | |||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° |
||||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | ||||

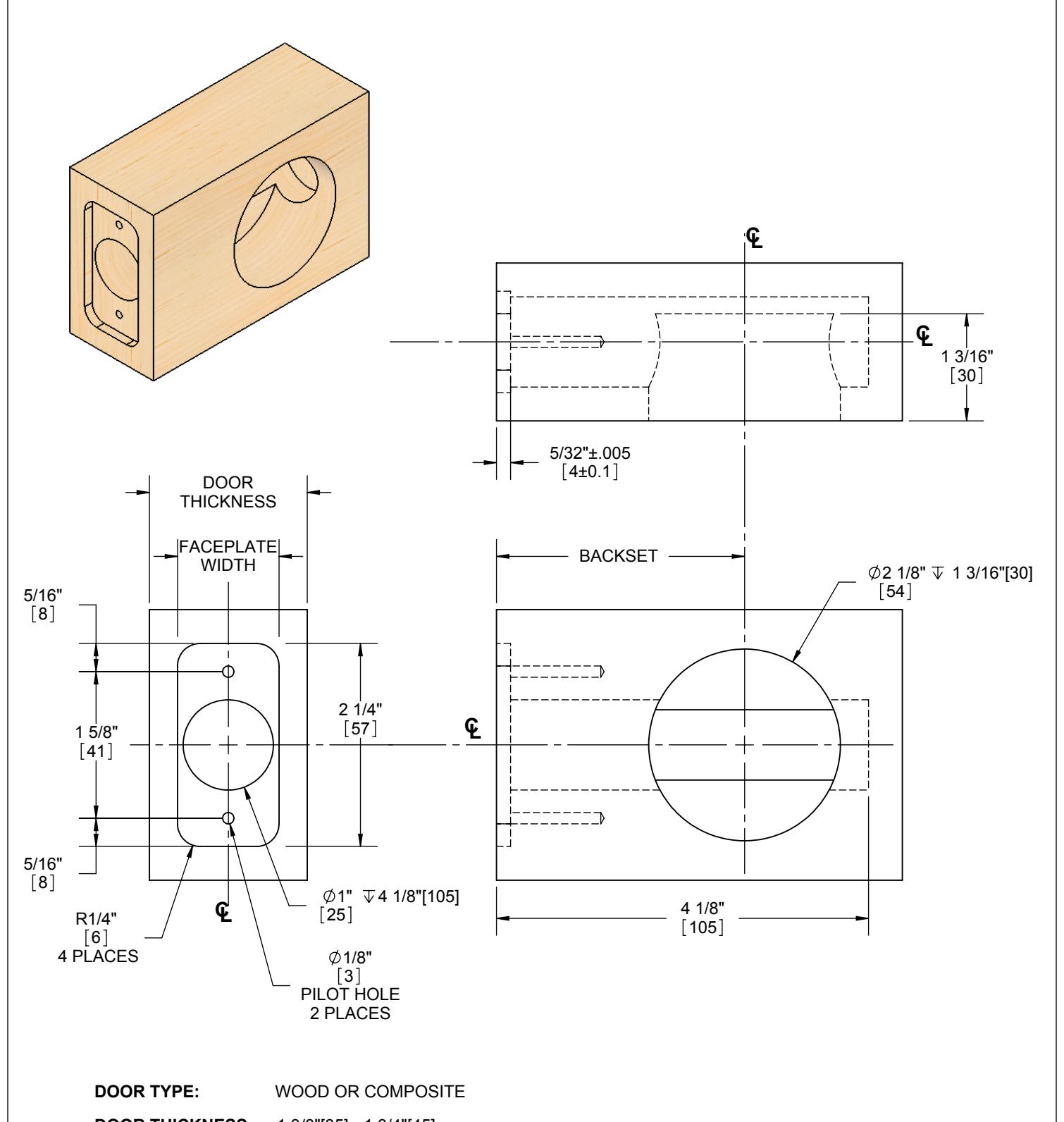

3221 WOOD DOOR PREP TEMPLATE ROUND CORNER OPTION
| SIZE | DWG. I | T-LS00330 | REV. 02 | |
|---|---|---|---|---|
| SCAL | E:1:2 | WEIGHT: 0.25 | SHEET | T 1 OF 1 |
