3221 Metal Door Template – T-LS00333-Rev02
Open the original PDF document
View PDF
DOOR THICKNESS: 1 3/8"[35] - 1 3/4"[45]
FACEPLATE: SQUARE 1 1/8"[29] WIDTH STANDARD, SQUARE 1"[25] WIDTH OPTIONAL
BACKSETS: ADJUSTABLE FOR 2 3/4"[70] AND 2 3/8"[60]
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERIN AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| ١G |
MATERIAL
Material |
|---|---|
| FINISH - | |
| ES, | DO NOT SCALE DRAWING |
MRJ 7/30/2008 ENG. APPR Q.A. TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004"

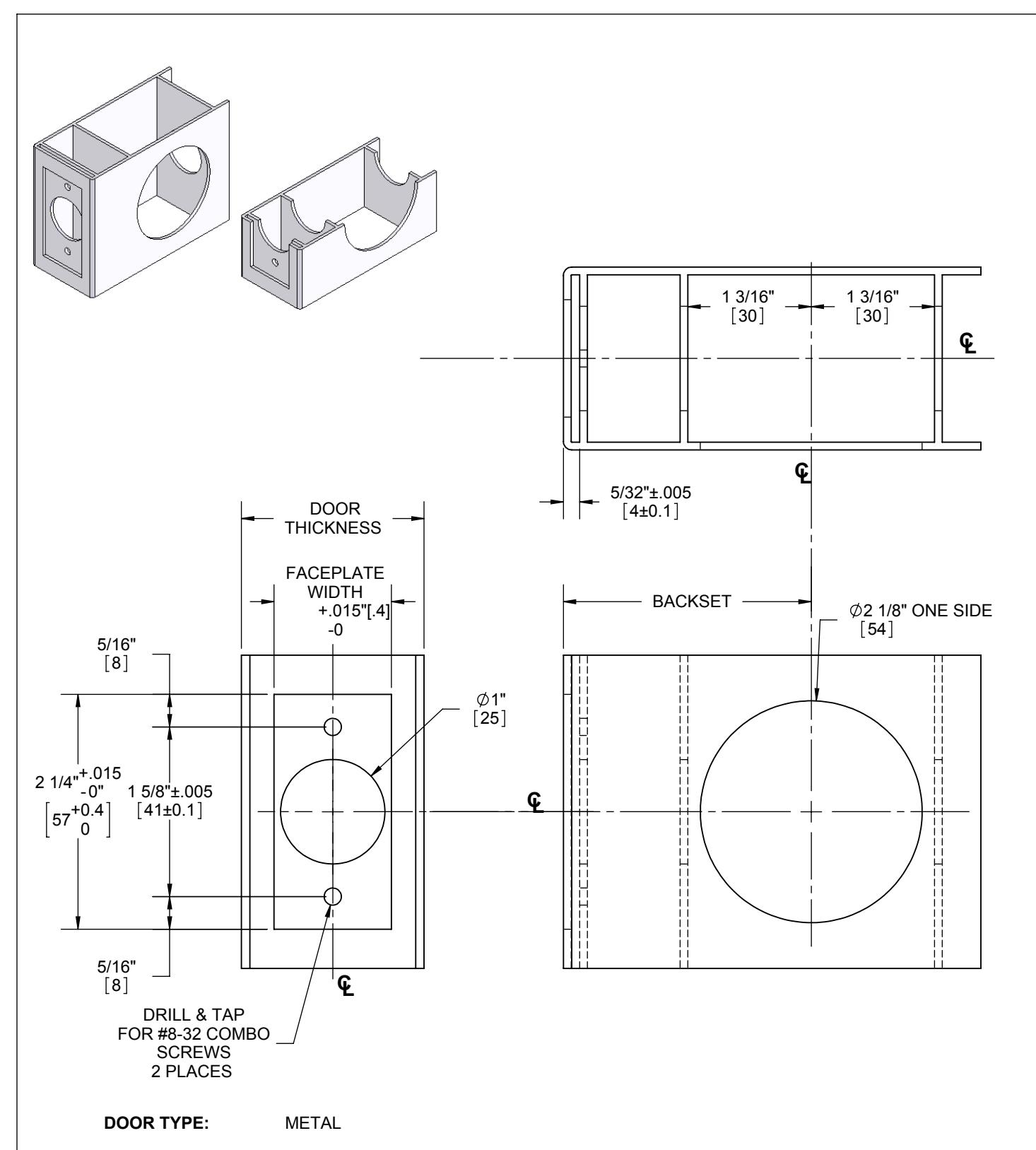

3221 METAL DOOR PREP TEMPLATE
02 A T-LS00333 WEIGHT: 0.09 SHEET 1 OF 1 SCALE:1:2
