3220 Wood Door Template – T-LS00331-Rev02
Open the original PDF document
View PDF
FACEPLATE: SQUARE 1 1/8"[29] WIDTH STANDARD, SQUARE 1"[25] WIDTH OPTIONAL
BACKSETS: ADJUSTABLE FOR 2 3/4"[70] AND 2 3/8"[60]
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
| PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS. | |
|---|---|
| DRAWN | MRJ | 7/30/2008 | ||
|---|---|---|---|---|
| ENG. APPR. | - | - | ||
| MATERIAL | Q.A. | |||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° |
|||
|
DO NOT SCALE DRAWING |
TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | |||

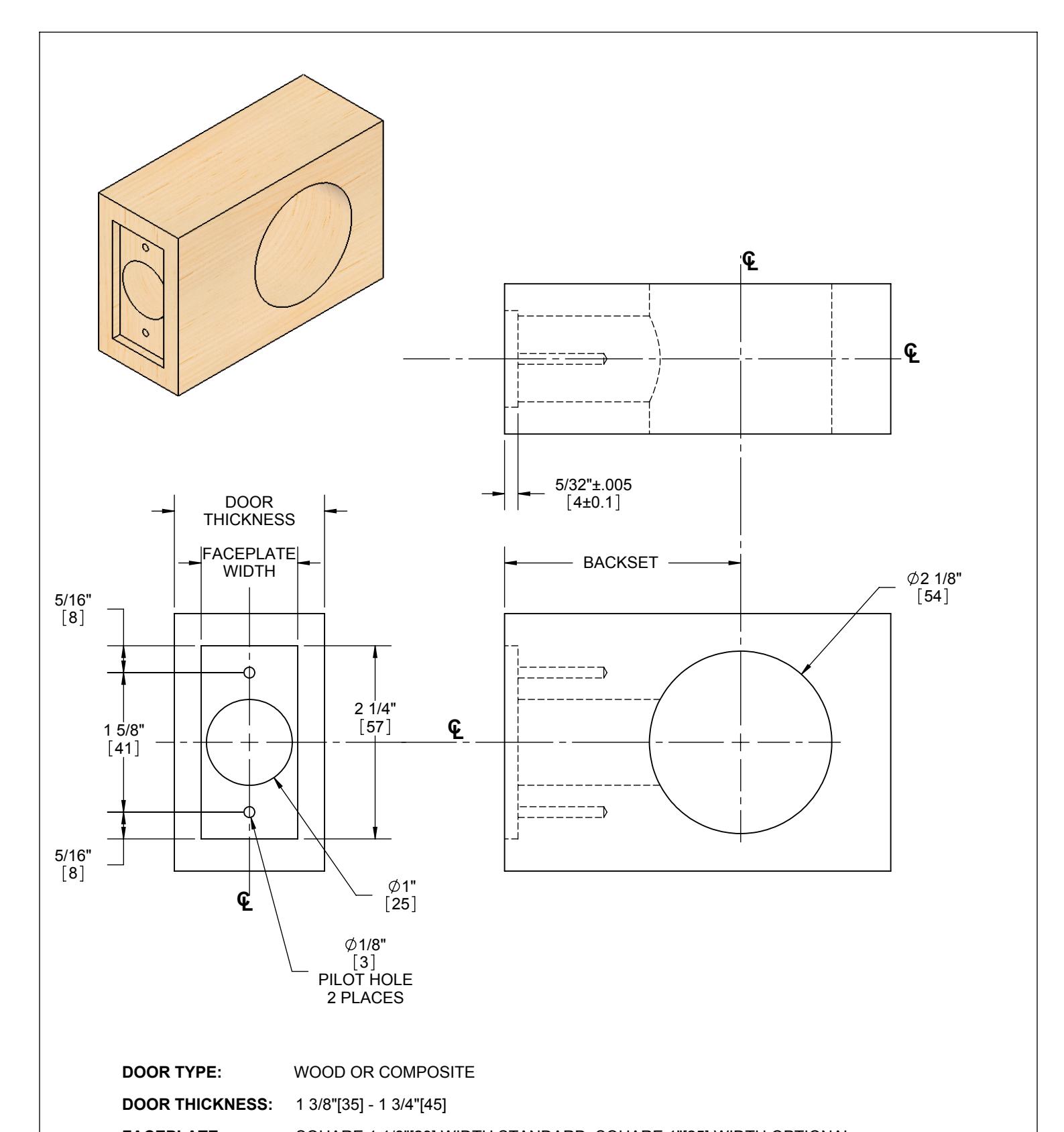

3220 WOOD DOOR PREP TEMPLATE
SIZE DWG. NO. T-LS00331 REV. 02 SCALE:1:2 WEIGHT: 0.31 SHEET 1 OF 1
