3220 RC Wood Door Template – T-LS00332-Rev01
Open the original PDF document
View PDF
FACEPLATE: 1/4"R[6.4], 1 1/8"[29] WIDTH STANDARD, 1/4"R[6.4], 1"[25] WIDTH OPTIONAL
BACKSETS : ADJUSTABLE FOR 2 3/4"[70] AND 2 3/8"[60]
HAGER RESERVES THE RIGHT TO MAKE DESIGN CHANGES WITHOUT NOTICE. CALL HAGER ENGINEERING AT 1-800-325-9995 FOR THE LATEST REVISION DATE OF TEMPLATE.
PRIMARY DIMENSIONS SHOWN IN INCHES, DIMENSIONS IN [] ARE MILLIMETERS.
| DRAWN | MRJ | 7/30/2008 | ||
|---|---|---|---|---|
| ENG. APPR. | - | - | ||
| MATERIAL | Q.A. | |||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" |
|||
| DO NOT SCALE DRAWING | ||||

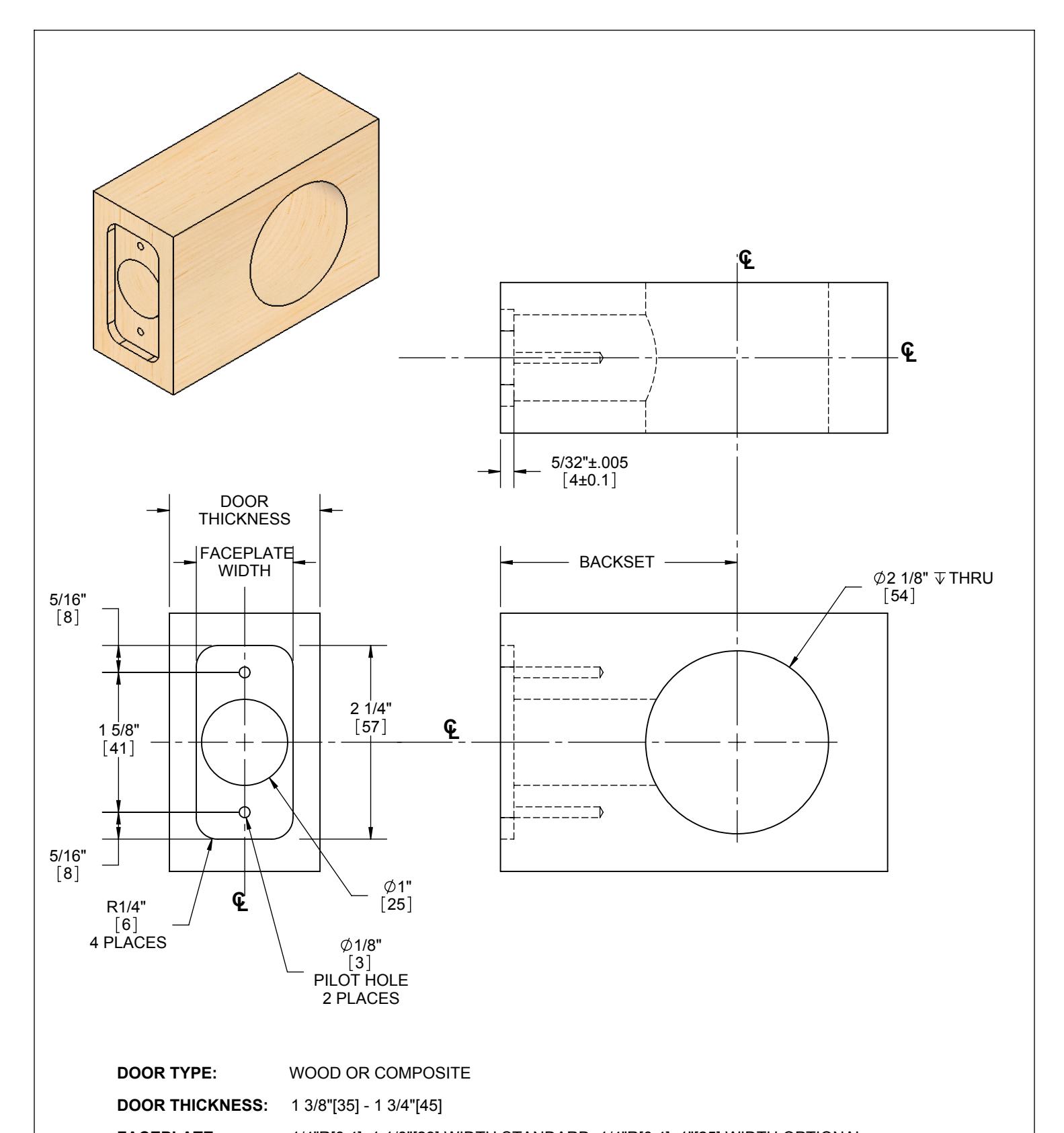

3220 WOOD DOOR PREP TEMPLATE ROUND CORNER OPTION
SIZE DWG. NO. T-LS00332 REV. 01
