3216 Wood Door Template – T-LS01902-Rev01
Open the original PDF document

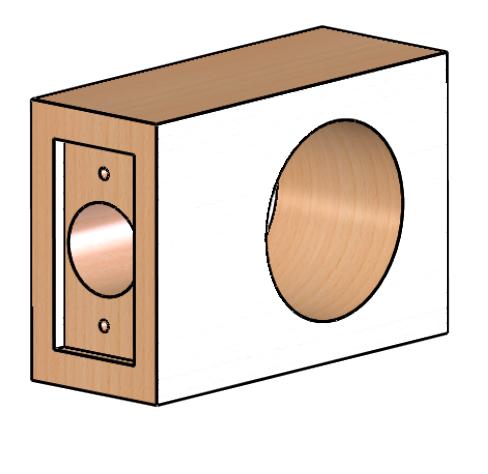

View PDF3216 INDICATOR DEAD LOCK WOOD DOOR PREP TEMPLATE)

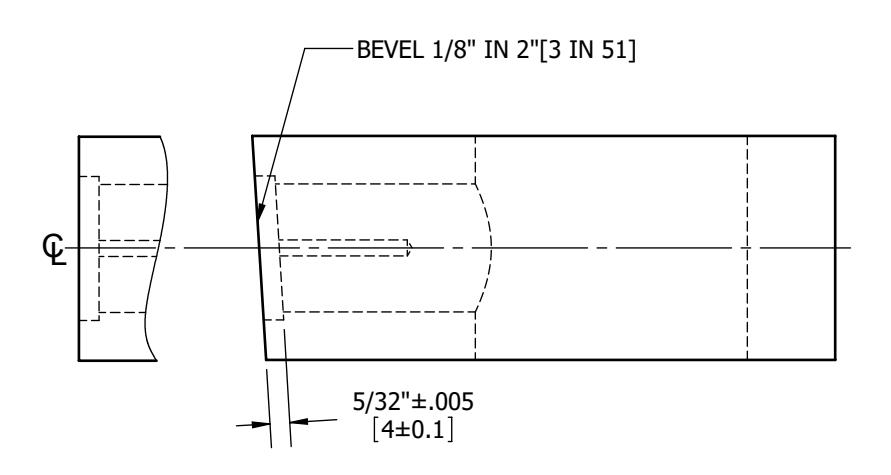

DOOR TYPE: WOOD OR COMPOSITE, FLAT OR BEVELED

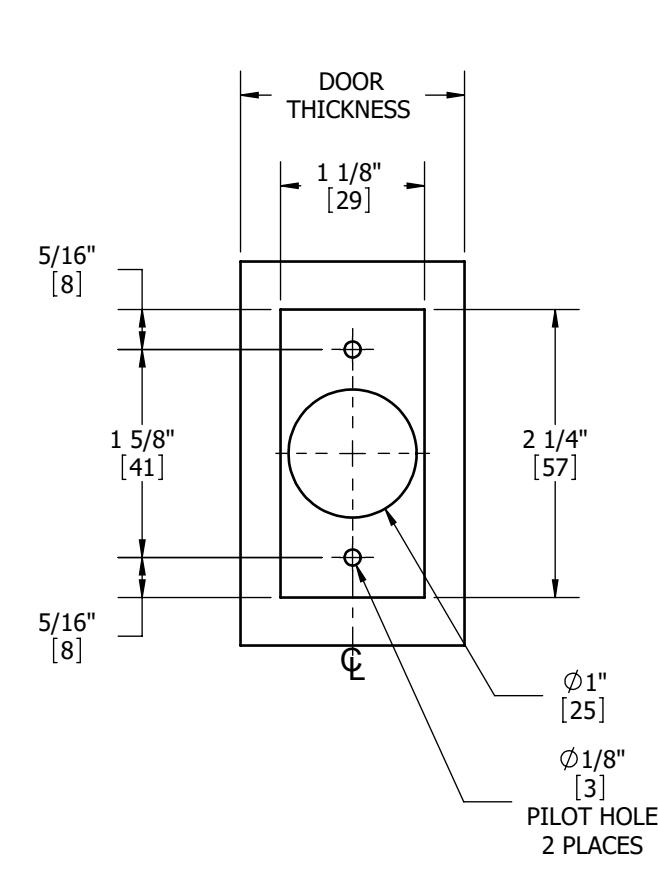

DOOR THICKNESS: 1 3/4" [45]
FACEPLATE: SQUARE 1 1/8" [29] WIDTH

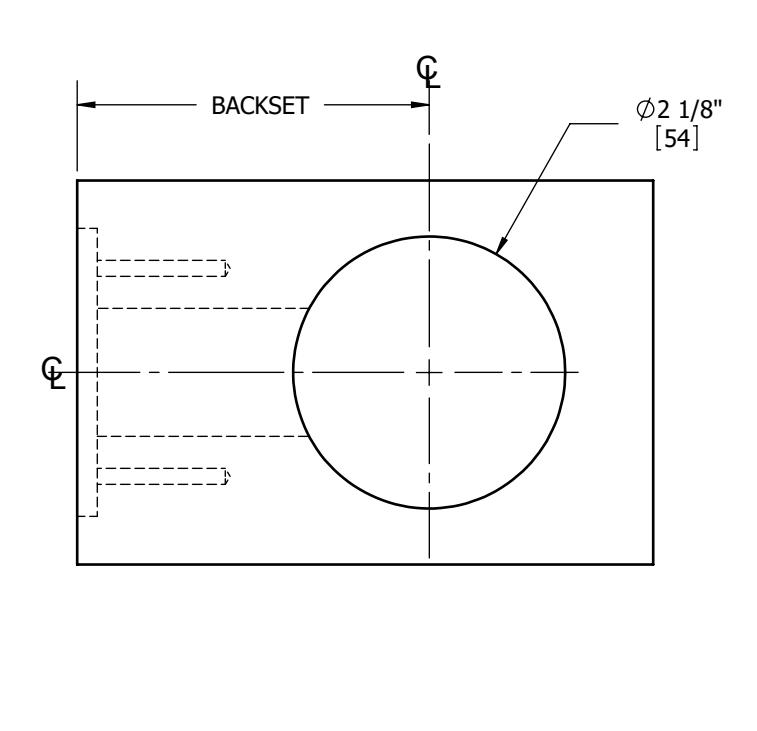

BACKSETS: 2 3/8" [60] , 2 3/4" [70]
DIMENSIONS IN [ ] ARE IN MILLIMETERS
| TEMPLATE NO: | DRAWING NO: T-LS01902 | REV: 01 | SHEET 1 OF 1 |
|---|---|---|---|
| HAGER COMPANIES 139 Victor Street, St. Louis, MO 63104 - (800) 325-9995 - Fax (800) 782-0149 | |||
