3200 Series Wood Door Template 2-3-8in BS – T-LS00781-Rev01
Open the original PDF document
View PDF
DOOR TYPE: WOOD OR COMPOSITE, FLAT OR BEVELED
DOOR THICKNESS: 1 3/8" [35] - 1 3/4" [45] FACEPLATE: SQUARE 1" [25] WIDTH
BACKSETS: 2 3/8" [60]
DIMENSIONS SHOWN IN BRACKETS [] ARE IN MILLIMETERS
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER HAGER COMPANIES. ANY REPRODUCTION THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED.
|
HAGER RESERVES
THE RIGHT TO MAKE DESIGN CHANGES |
|
|---|---|
| WITHOUT NOTICE. | |
|
CALL HAGER
FNGINFFRING AT |
|
|
1-800-325-9995
FOR THE LATEST |
|
| REVISION DATE |
| DRAWN | M MCRAE | 9/27/2007 | |||
| ENG. APPR. | MRJ | 12/5/2007- | |||
| MATERIAL | Q.A. | ||||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" |
||||
| DO NOT SCALE DRAWING | |||||

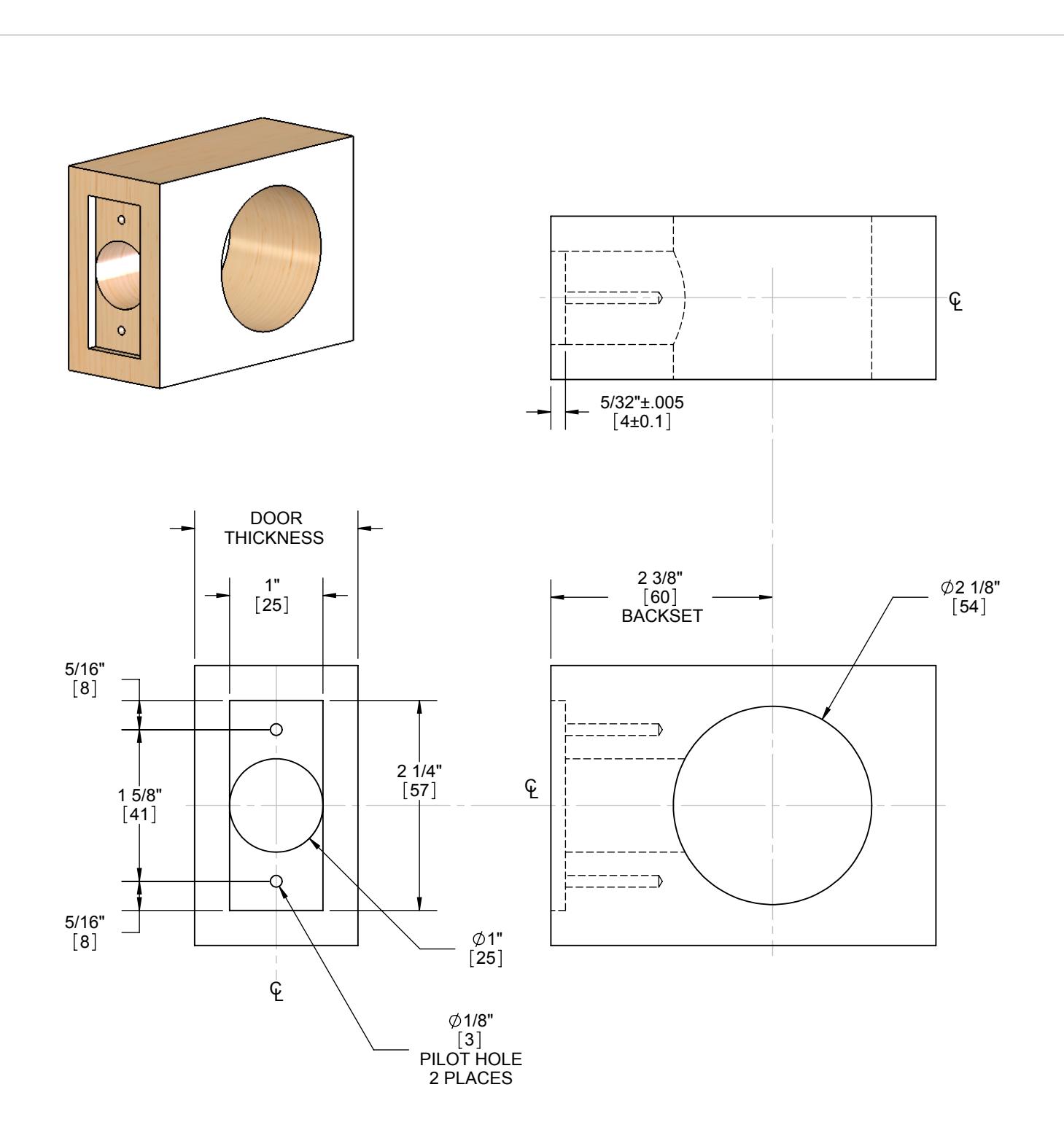

3200 SERIES DEADBOLT WOOD DOOR PREP TEMPLATE, 2-3/8" BACKSET
|
SIZE
A |
DWG. | NO. | T-LS00781 | REV. | |
|---|---|---|---|---|---|
| SCALE: NTS | WEIGHT: | SHEET 1 | OF 1 | ||
