3200 Series Wood Door Template 2-3-4in BS – T-LS00777-Rev02
Open the original PDF document
View PDF
DOOR TYPE: WOOD OR COMPOSITE, FLAT OR BEVELED
DOOR THICKNESS: 1 3/8" [35] - 1 3/4" [45]
SQUARE 1 1/8" [29] WIDTH FACEPLATE:
BACKSETS: 2 3/4" [70]
DIMENSIONS SHOWN IN BRACKETS [] ARE IN MILLIMETERS
PROPRIETARY & CONFIDENTIAL THE INFORMATION CONTAINED
IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER HAGER COMPANIES. ANY REPRODUCTION THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED.
|
HAGER RESERVES
THE RIGHT TO MAKE DESIGN CHANGES |
|
|---|---|
| WITHOUT NOTICE. | |
|
CALL HAGER
FNGINFFRING AT |
|
|
1-800-325-9995
FOR THE LATEST |
|
| REVISION DATE |
| DRAWN | M MCRAE | 9/27/2007 | ||||
|---|---|---|---|---|---|---|
| MATERIAL | ENG. APPR. | MRJ | 12/5/2007- | |||
| Q.A. | ||||||
| FINISH - |
TOLERANCES:
FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BEND: ±1° |
|||||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | |||||

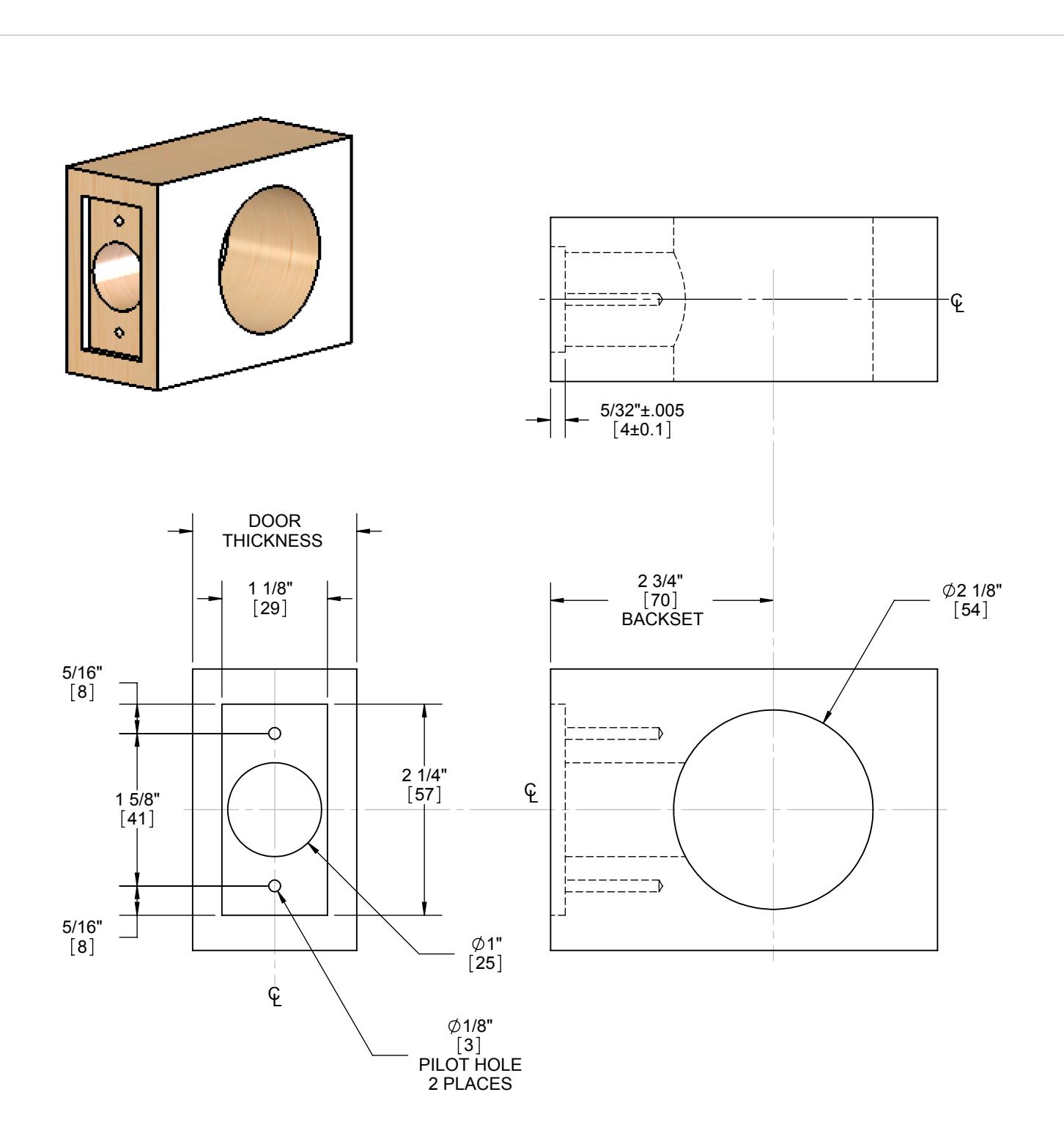

3200 SERIES DEADBOLT WOOD DOOR PREP TEMPLATE, 2-3/4" BACKSET
| SIZE | DWG. | NO. | T-LS00777 | 02 | |
|---|---|---|---|---|---|
| SCAL | E: NTS | WEIGHT: | SHEET 1 | OF 1 |
