3100 Series Wood Door Template 2-3-8in Backset – T-LS00775-Rev01
Open the original PDF document
View PDF

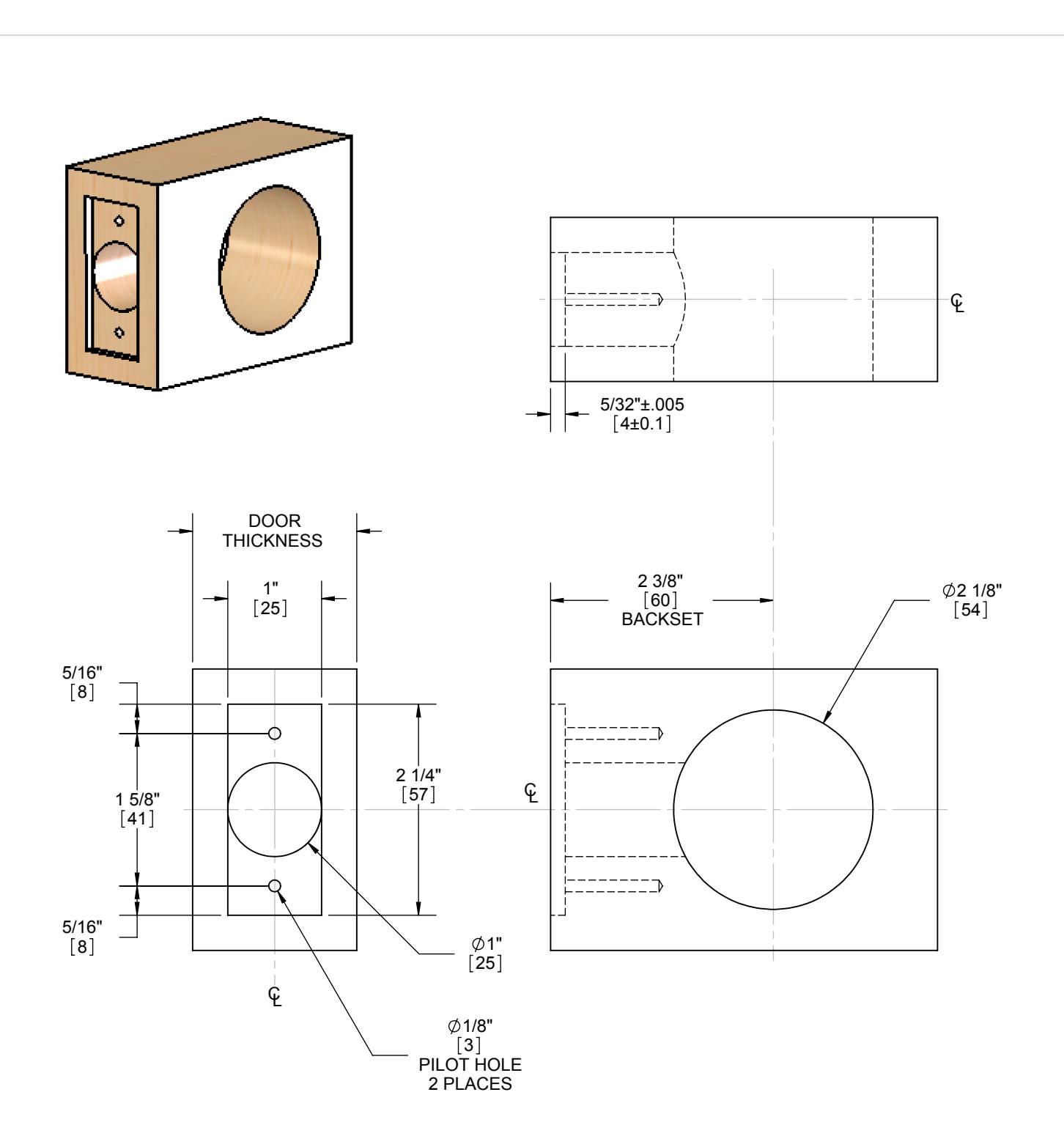

DOOR TYPE: WOOD OR COMPOSITE, FLAT OR BEVELED
DOOR THICKNESS: 1 3/4" [45] - 2" [51]
SQUARE 1" [25] WIDTH FACEPLATE:
BACKSETS: 2 3/8" [60]
DIMENSIONS SHOWN IN BRACKETS [] ARE IN MILLIMETERS
PROPRIETARY & CONFIDENTIAL
THE INFORMATION CONTAINED IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER HAGER INPART OF HAGEK COMPANIES, ANY REPRODUCTION INPART OR AS A WHOLE WITHOUT THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED. OF TEMPLATE.
| LIA OED DECEDVEC | |
|---|---|
| HAGER RESERVES | |
| THE RIGHT TO | |
| IIIL KIOIII IO | |
| MAKE DESIGN | |
| MAKE DESIGN | |
| 011111000 | |
| CHANGES | |
| WITHOUT NOTICE. | |
| WITHOUT NOTICE. | |
| CALLUACED | |
| CALL HAGER | |
| FNGINFFRING AT | |
| LIAOIIAE LINIAO / VI | |
| 1-800-325-9995 | |
| 1-000-323-7773 | |
| E O D TI IE I I TEOT | |
| FOR THE LATEST | |
| REVISION DATE | |
| KEVISION DATE | |
| OF TEMPLATE | |
| DRAWN | M MCRAE | 9/27/2007 | ||
|---|---|---|---|---|
| ENG. APPR. | MRJ | 12/5/2007- | ||
| MATERIAL | Q.A. | |||
| FINISH - | FRACTION |
DLERANCES:
RACTIONAL: ±0.015" NGULAR: MACH:± 1° BEND:±1° |
||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: ±0.004" | |||
| 3100 SERIES DEADBOLT | |
|---|---|
|
WOOD DOOR PREP TEMPLATE,
2-3/8" BACKSET |
, |
|
SIZE
A |
DWG. | NO. | T-LS00775 | REV. | |
|---|---|---|---|---|---|
| SCALE: NTS | WEIGHT: | SHEET 1 | OF 1 | ||
