3100 Series Wood Door Template 2-3-4in Backset – T-LS00140-Rev07
Open the original PDF document
View PDF

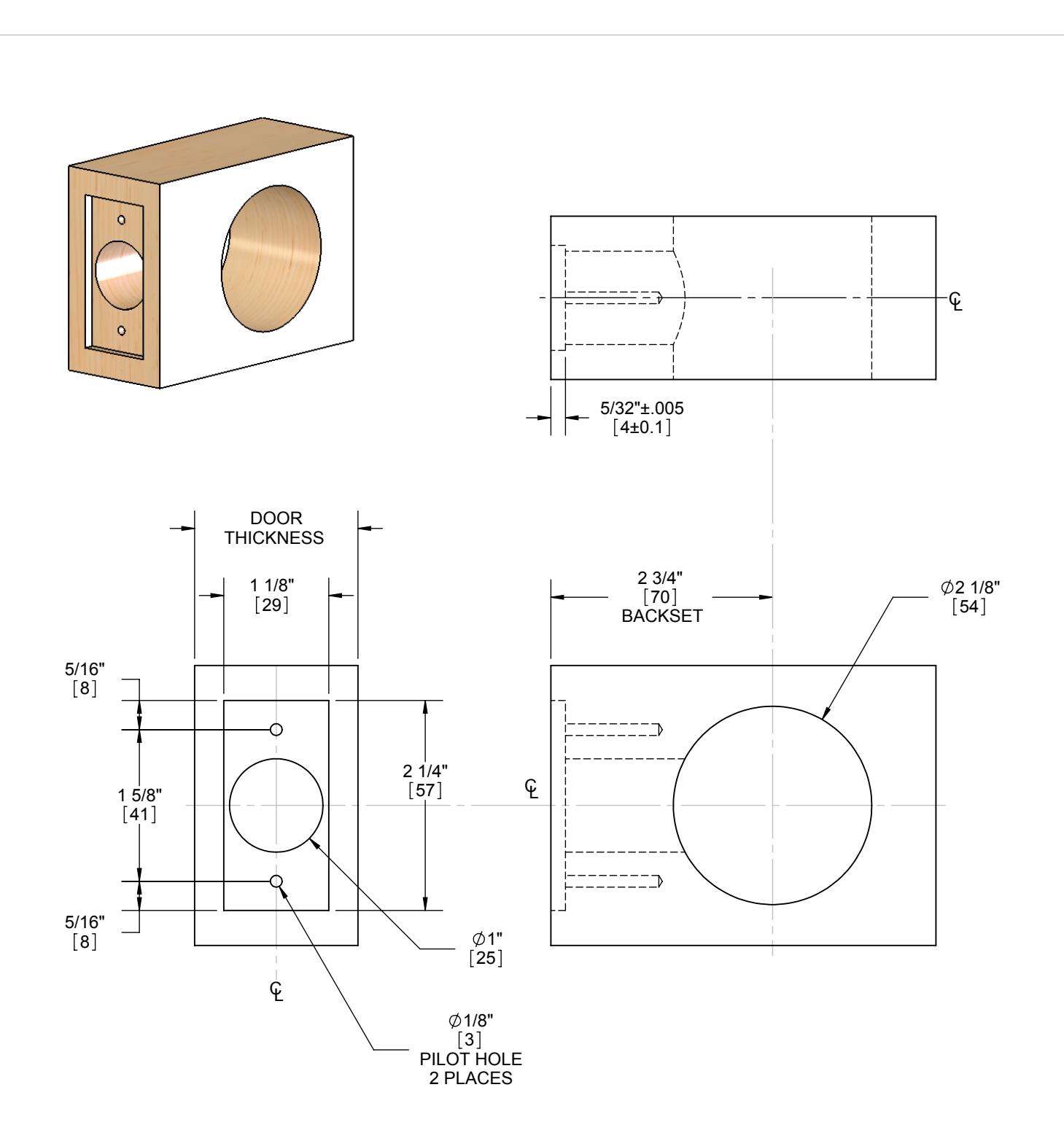

DOOR TYPE: WOOD OR COMPOSITE, FLAT OR BEVELED
DOOR THICKNESS: 1 3/4" [45] - 2" [51]
FACEPLATE: SQUARE 1 1/8" [29] WIDTH
BACKSETS: 2 3/4" [70]
DIMENSIONS SHOWN IN BRACKETS [] ARE IN MILLIMETERS
PROPRIETARY & CONFIDENTIAL THE INFORMATION CONTAINED
IN THIS DRAWING IS THE SOLE PROPERTY OF HAGER HAGER INPART OF HAGEK COMPANIES, ANY REPRODUCTION 1.800-325-999 FOR THE LATE: THE WRITTEN PERMISSION OF HAGER COMPANIES IS PROHIBITED. OF TEMPLATE.
| LILL OFF BEGERVIES | |
|---|---|
| HAGER RESERVES | |
| THE RIGHT TO | |
| MAKE DESIGN | |
| CHANGES | |
| WITHOUT NOTICE. | |
| CALL HAGER | |
| ENGINEERING AT | |
| 1-800-325-9995 | |
| FOR THE LATEST | ŀ |
| REVISION DATE | |
| OF TEMPLATE |
| DRAWN | M MCRAE | 9/27/2007 | ||
|---|---|---|---|---|
| ENG. APPR. | MRJ | 12/5/2007- | ||
| MATERIAL | Q.A. | |||
| FINISH - | TOLERANCES: FRACTIONAL: ±0.015" ANGULAR: MACH: ± 1° BENI | BEND:±1° | ||
| DO NOT SCALE DRAWING | TWO PLACE DECIMAL: ±0.01" THREE PLACE DECIMAL: +0.004" | |||
| SIZE | DWG. | NO. | T-LS00140 | 07 | ||
|---|---|---|---|---|---|---|
| SCALE: N | E: NTS | WEIGHT: | SHEET 1 | OF 1 | ||
