2900 Series Push Mounting Models (regular arm)
Open the original PDF document
View PDF| DESCRIPTION | MODEL No. |
DEPTH OF
REVEAL ◀ |
ARM ASSEMBLY FURNISHED |
MAXIMUM
DOOR OPENING |
RANGE OF
HOLD OPEN |
DIM "A" |
|---|---|---|---|---|---|---|
|
MULTI-POINT
HOLD-OPEN CLOSER-HOLDER FIREGUARD |
2991, 9-2991
& 12-2991 |
0* TO 1 3/4* | TYPE "O" ARM | 180° | 10° TO 170° | 11 1/8* |
|
2992, 9-2992
& 12-2992 |
1 7/8" TO 4" | TYPE "OZ" ARM | ٧ | V V | V V | |
|
2993, 9-2993
& 12-2993 |
4 1/8" TO 7" | TYPE "OZA" ARM | 160° | 10° TO 150° | 11 15/16* | |
|
2994, 9-2994
& 12-2994 |
4 1/8" TO 7" | TYPE "OY" ARM | 180° | 10° TO 170° | ||
|
2995, 9-2995
& 12-2995 |
7 1/8" TO 8 5/8" | TYPE "OYA" ARM | V | V V | V V |
-3/4" 15/16 * -
SINGLE RABBETTED FRAME
SARGENT MFG. COMPANY NEW HAVEN, CONN. 06511 RELEASE DATE DATA SHEET: 2900 SERIES FIREGUARD PUSH MOUNTING MODELS: 2990, 9-2990 & 12-2990 REGULAR ARM
DOUBLE RABBETTED FRAME
A7359 B

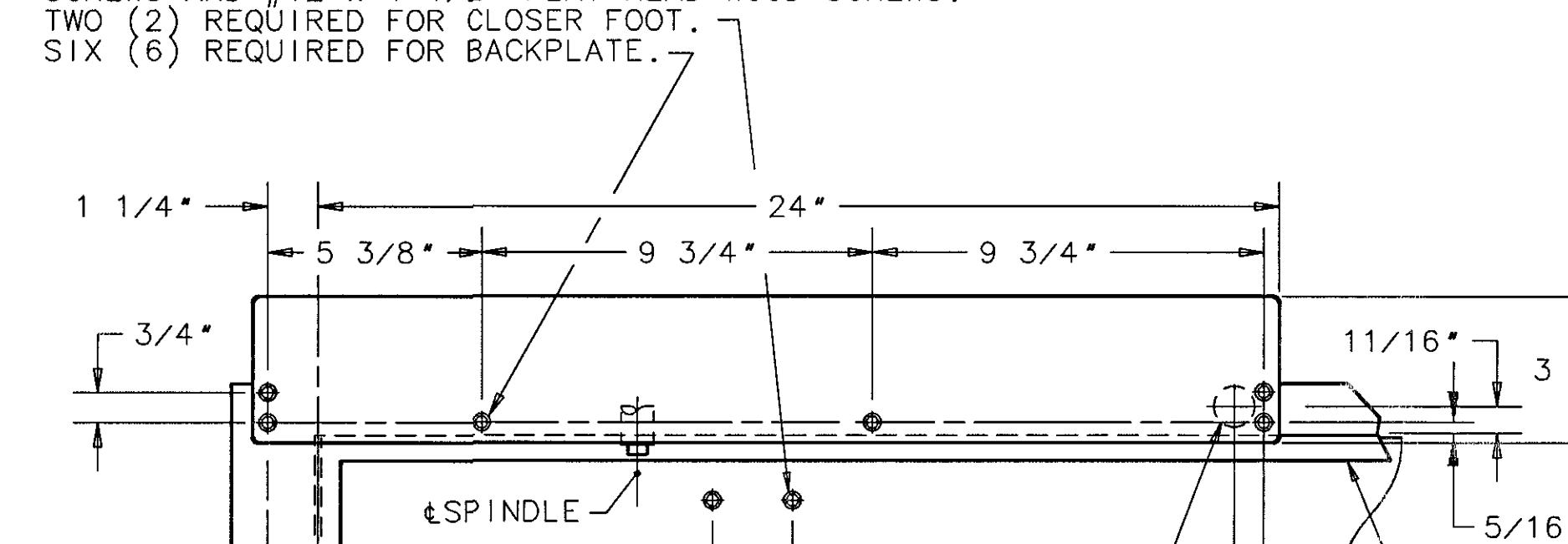

FURNISHED WITH " FLAT HEAD MACHINE SCREWS AND " FLAT HEAD WOOD SCREWS.
DIM "A"

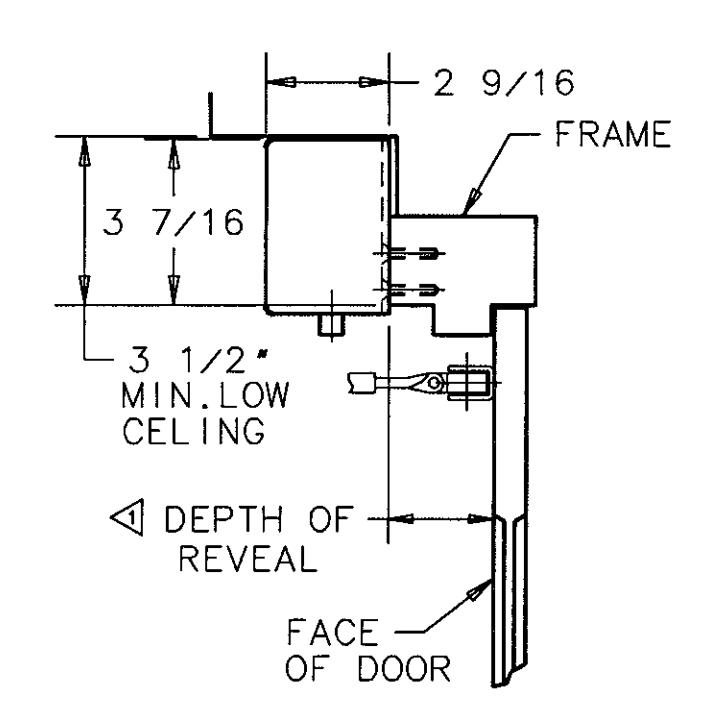

L HINGE PIVOT
(BUTTS OR OFFSET PIVOTS)
2-LEFT HAND DOOR SHOWN.
12 GAUGE MIN. REINFORCEMENTS REQUIRED FOR METAL DOORS AND FRAMES.
FOR CONCEALED WIRING ONLY: 1 1/8" DIA. HOLE IS REQUIRED FOR 3/4" CONDUIT FITTING. IT IS IMPORTANT THAT SPACE BE PROVIDED WITHIN THE FRAME FOR THE CONDUIT.
3/4"
3 5/8*
STOP
