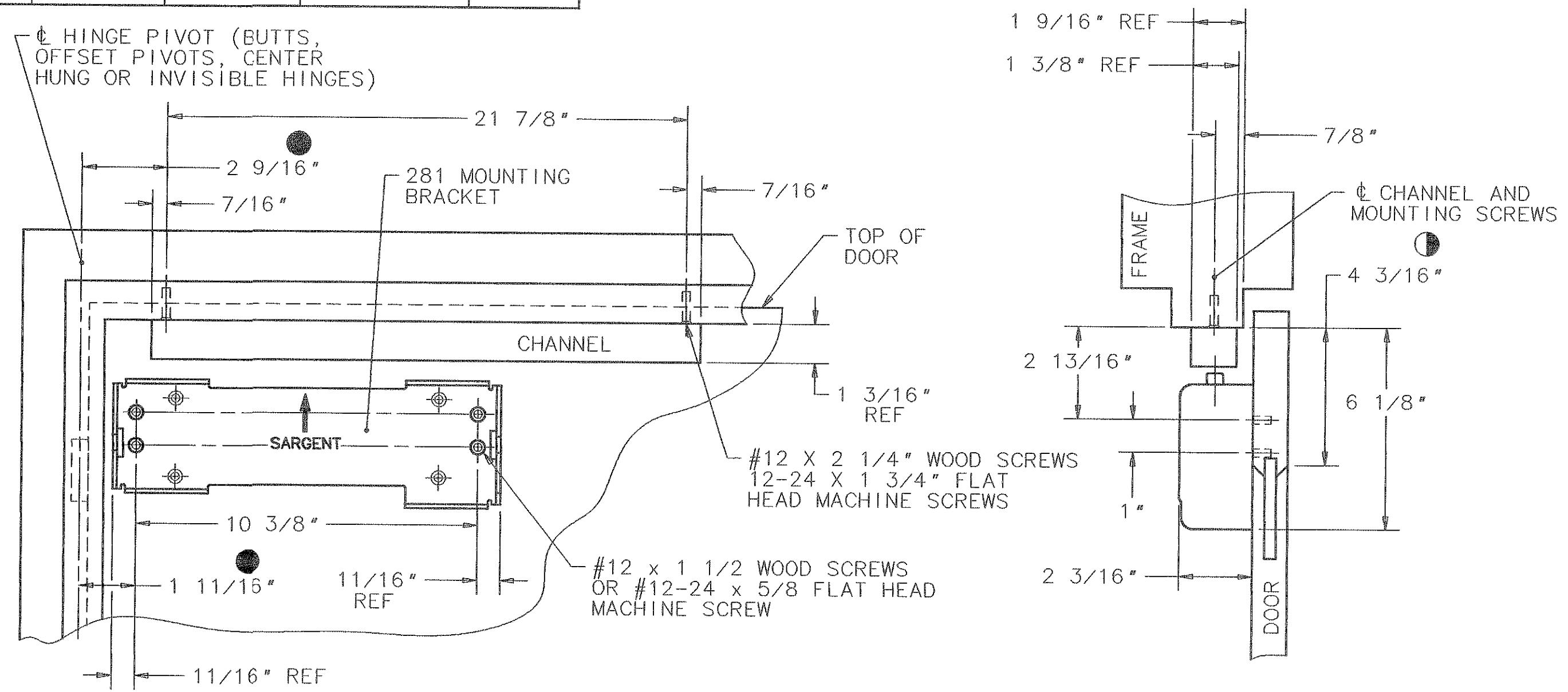

281 Series Closer x ‘POT, POTB & PHT, PHTB’ Track Type Arm Application (push side mounting)
Open the original PDF document
View PDF
- 3-L EDGE OF DOOR FOR INVISIBLE HINGES.
- LEFT HAND DOOR SHOWN, RIGHT 2- L HAND DOOR OPPOSITE.
- 12 GUAGE MIN. REINFORCEMENT REQUIRED FOR METAL DOORS AND FRAMES.
ON RAIL. IF SPACE IS LESS THAN SHOWN USE 281-D DROP PLATE. LSEE DATA SHEET A7244 FOR DETAILS.
| SARGENT MFG. COMPANY | NEW HAVEN, CONN. 06511 | |
|---|---|---|
| DATA SHEET: 281 SERIES TRACK TYPE APPLICATION | CLOSER | DEC. 98 |
| (PUSH SIDE MOUNTING) | TEMPLET NO. |

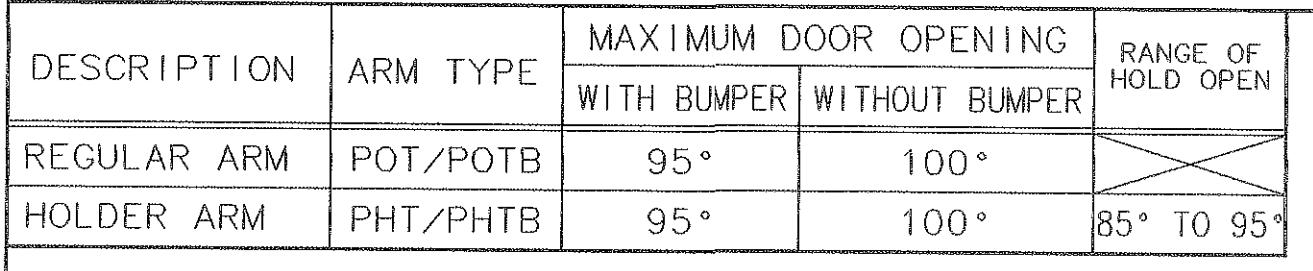

POT/POTB AND PHT/PHTB ARMS
A7235 A
