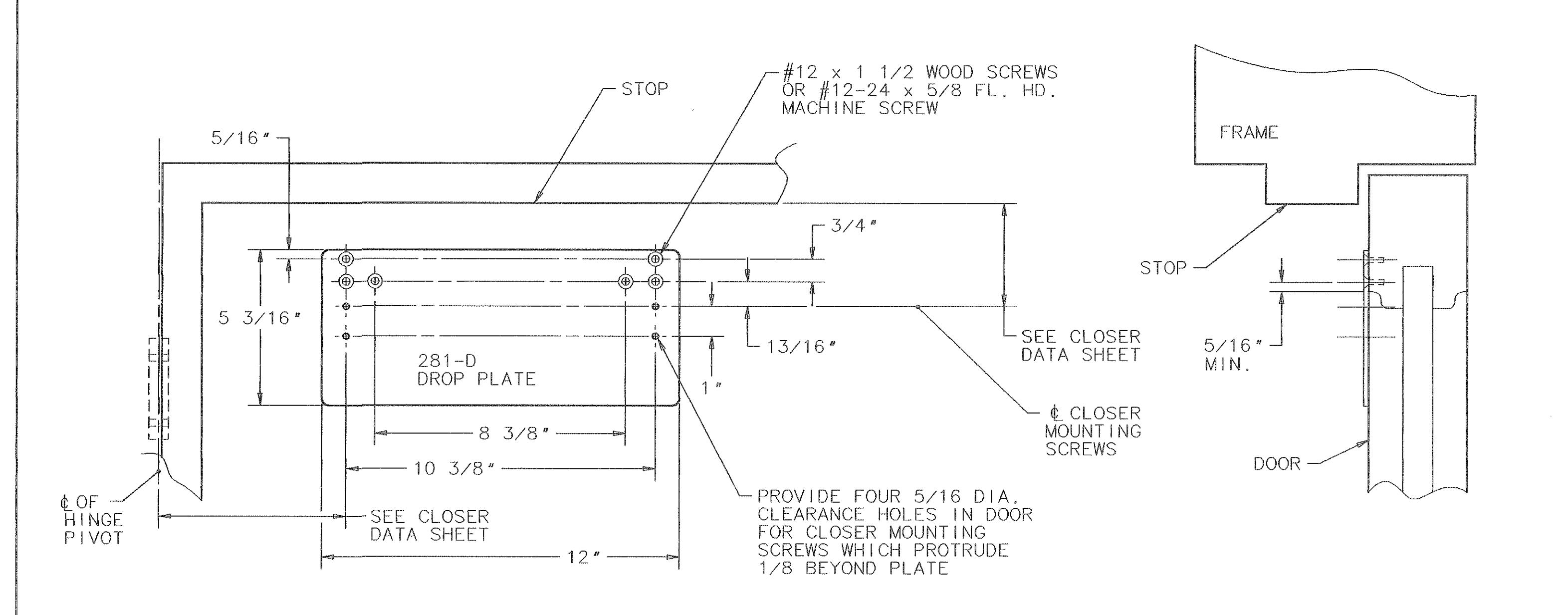

281-D Drop Plate (Parallel Arm Application)
Open the original PDF document
View PDF
2- 12 GUAGE MIN. REINFORCEMENTS REQUIRED FOR METAL DOORS AND FRAMES.
1-REFER TO DOOR CLOSER DATA SHEET FOR POSITION OF CLOSER ON DOOR.
SARGENT MANUFACTURING COMPANY
NEW HAVEN, CONN. 06511
DATA SHEET: 281-D DROP PLATE x PARALLEL ARM APPLICATION
DEC. 98
TEMPLET NO.
A7244 A
