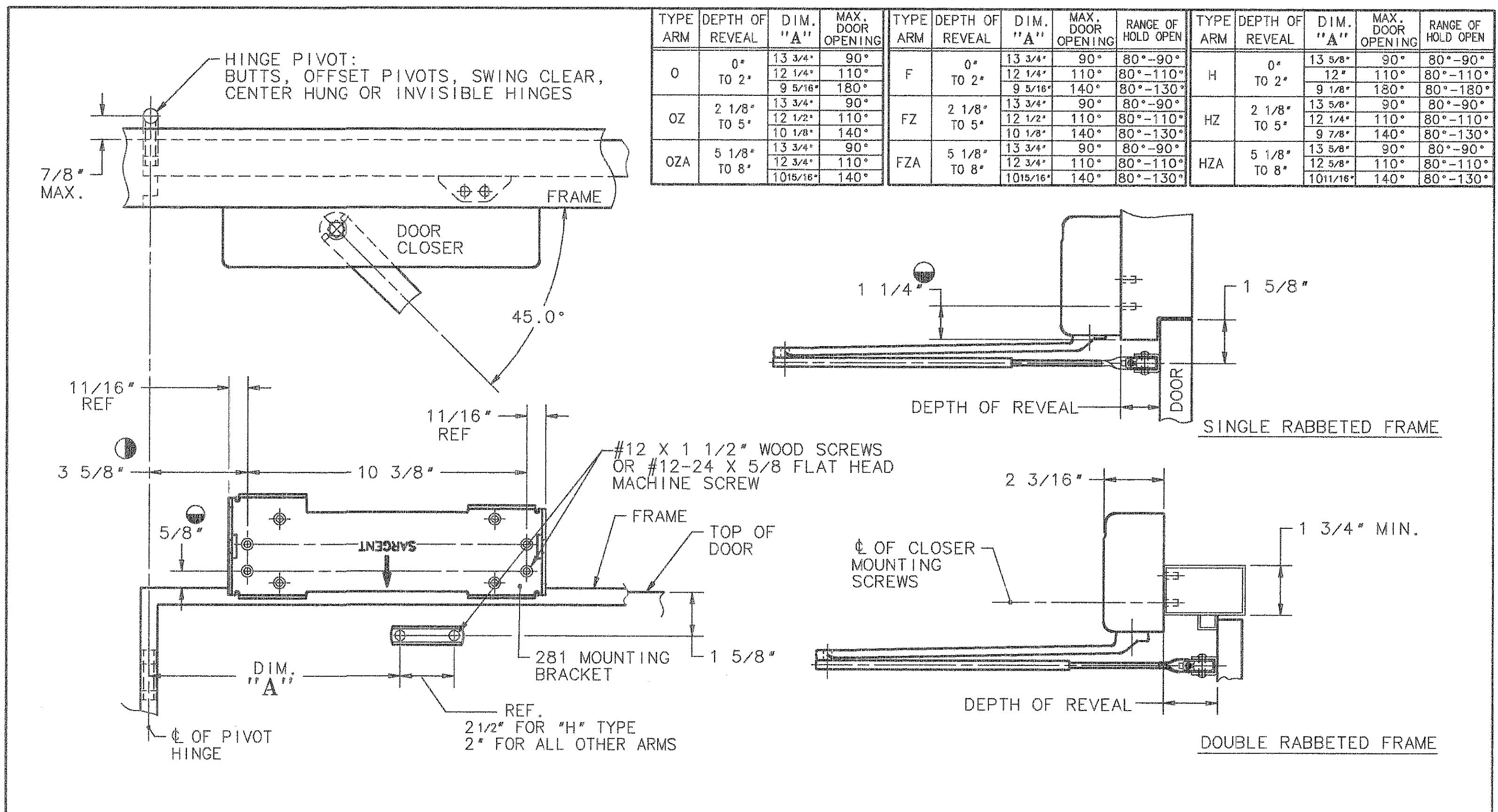

281 Closer x ‘O, OZ, OZA, H, HZ, HZA, F, FZ, FZA’ Arms – Rabbeted (Top Jamb Application)
Open the original PDF document
View PDF
- 3-LEFT HAND DOOR SHOWN, RIGHT HAND DOOR OPPOSITE.
- 2 MAXIMUM DOOR OPENINGS SHOWN IN CHARTS APPLY TO DOORS UP TO 2 1/4" THICK ONLY.
- 12 GAUGE MIN. REINFORCEMENTS REQUIRED FOR METAL DOORS AND FRAMES.
- THESE DIMENSIONS MAYBE REDUCED TO 3/8" MIN. IF RAIL ON TOP CASING IS NARROW OR LOW CEILING CONDITION EXISTS. CLOSER FOOT SHOULD BE MOVED ACCORDINGLY.
- 4-L THIS DIMENSION IS TAKEN FROM HINGE EDGE OF DOOR FOR INVISIBLE HINGES.
| SARGENT MANUFACTURING COMPANY | NEW HAVEN, CONN. 06511 |
|---|---|
|
DATA SHEET: 281
SERIES CLOSER x TOP JAMB |
EFFECTIVE DATE OCT 00 |
|
APPLICATION - O, H & F ARMS
FOR RABBETED FRAMES |
TEMPLET NO. A7247 C |
