28-D-TP Thumbpiece Trim
Open the original PDF document
View PDF

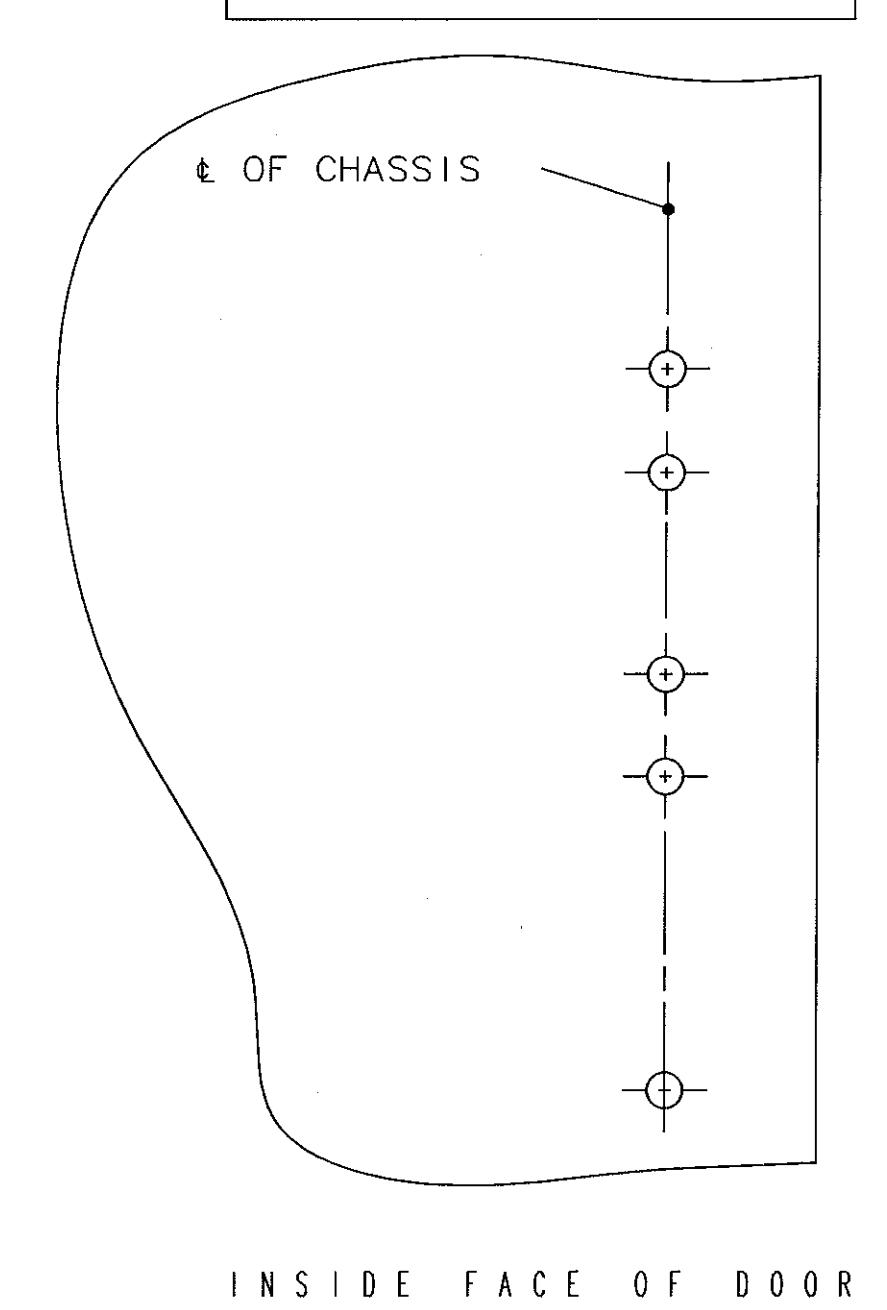

IMPORTANT: FOR ADDITIONAL CUTOUTS ON INSIDE OF DOOR, REFER TO EXIT DEVICE TEMPLATE

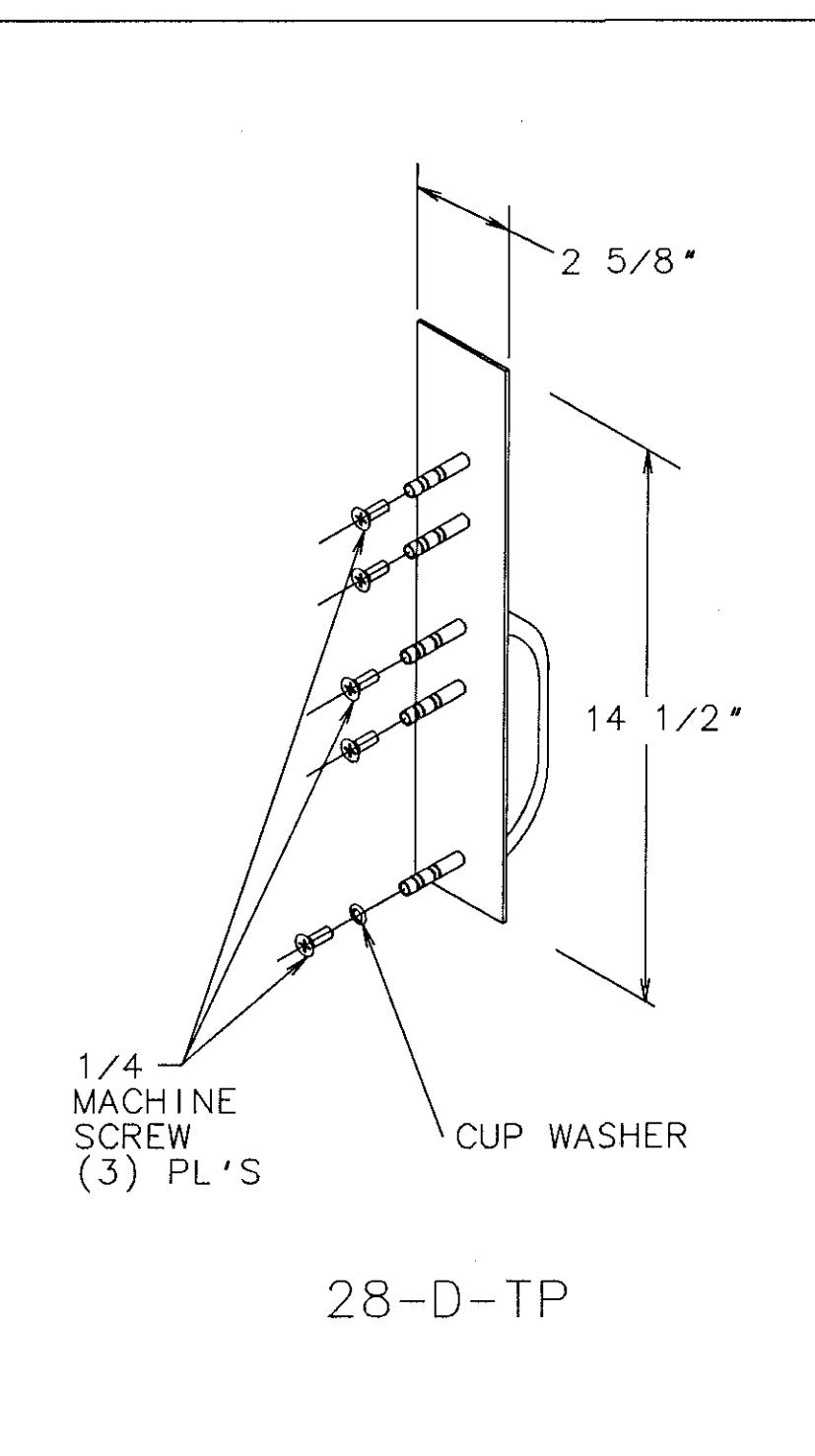

TEMPLATE: 28-D-TP THUMBPIECE TRIM FOR 20 & 30 SERIES TYPE EXIT DEVICES RELEASE DATE 4 APROD TEMPLET NO. 4522 A

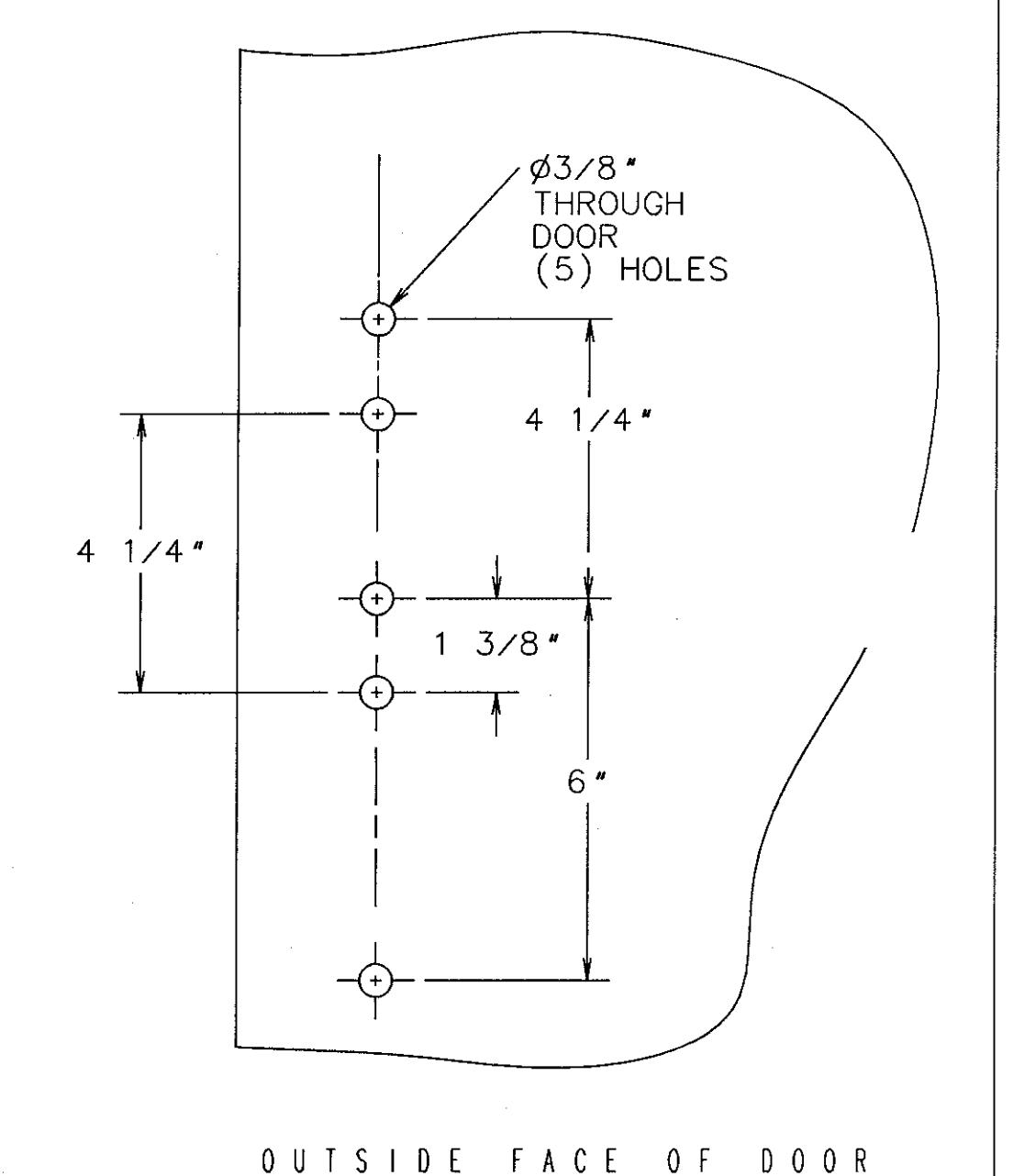

TREFER TO EXIT DEVICE TEMPLATE FOR LOCATION OF VERTICAL & HORIZONTAL CENTERLINES
